Name: Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A
Brand: Siemens
SKU: 1748484
Availability: BackOrder

Čierny stykač s viacerými prípojkami, namontovaný na bielej lište, je pohľadený z bočného, šikmého uhla.

Otvorená elektrická rozvodná skriňa s elektronickými komponentmi vedľa zasneženého okna, v pozadí industriálnej strojárskej krajiny.

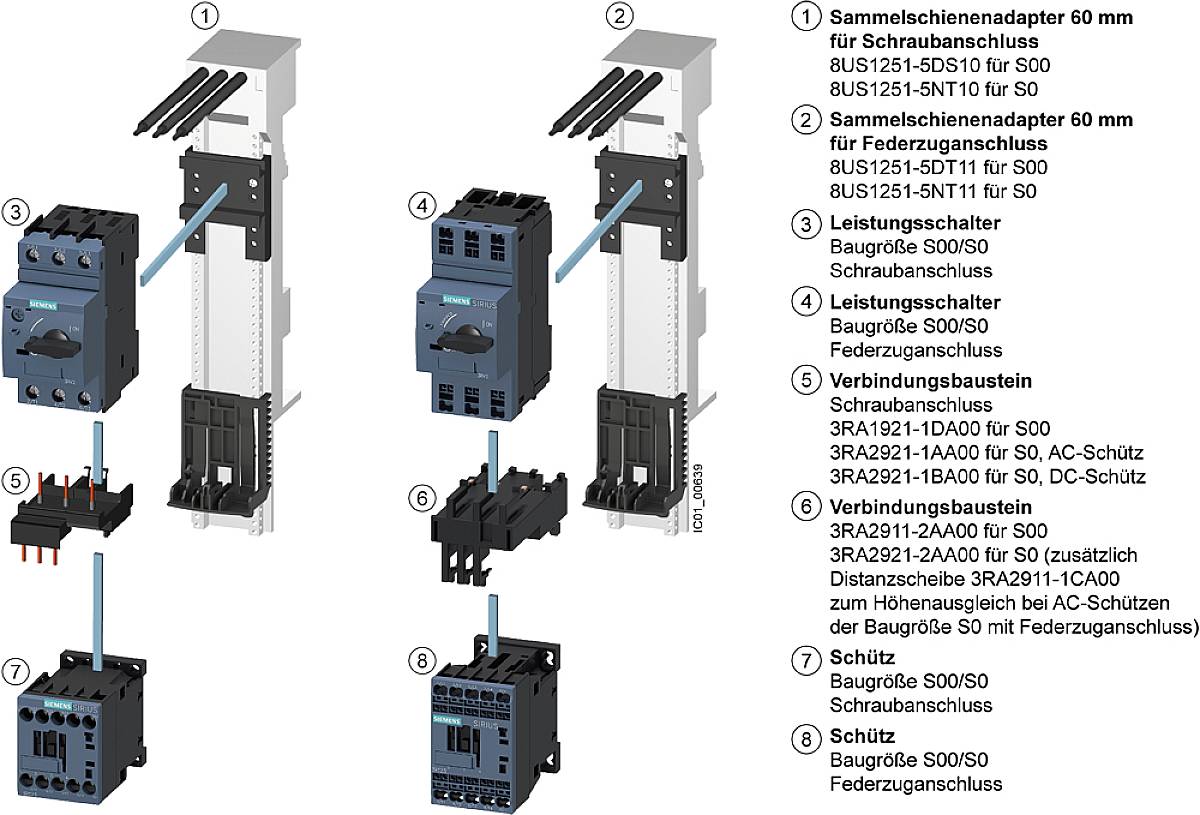

Prehľad elektrických komponentov pre rozvádzačovú inštaláciu vrátane zbernicového adaptéra, výkonových ističov a stýkačov.

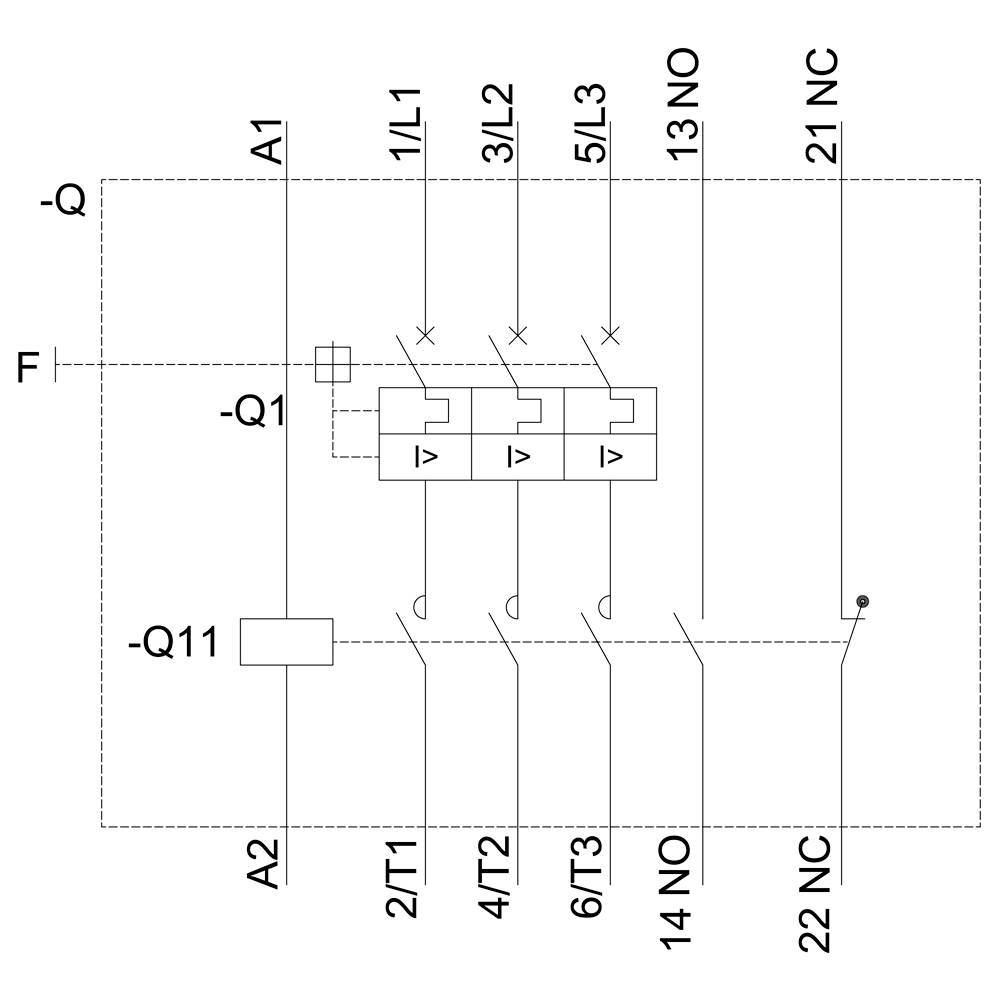

Schéma zapojenia stykačového spínača s označeniami: A1, A2, Q1, Q11, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO, 21 NC, 22 NC.

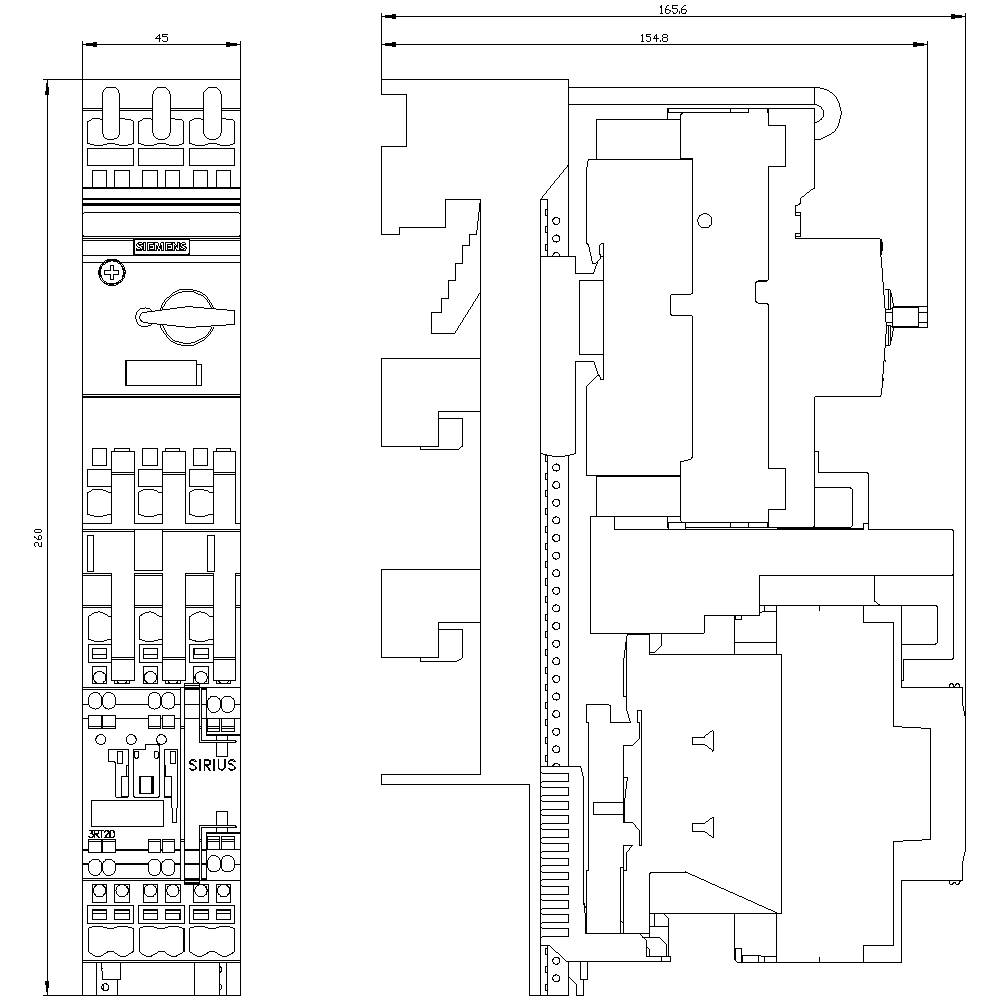

Technický výkres rozvodnej skrine: rozmery sú uvedené v milimetroch, zobrazuje podrobné usporiadanie poistiek a spínačov.

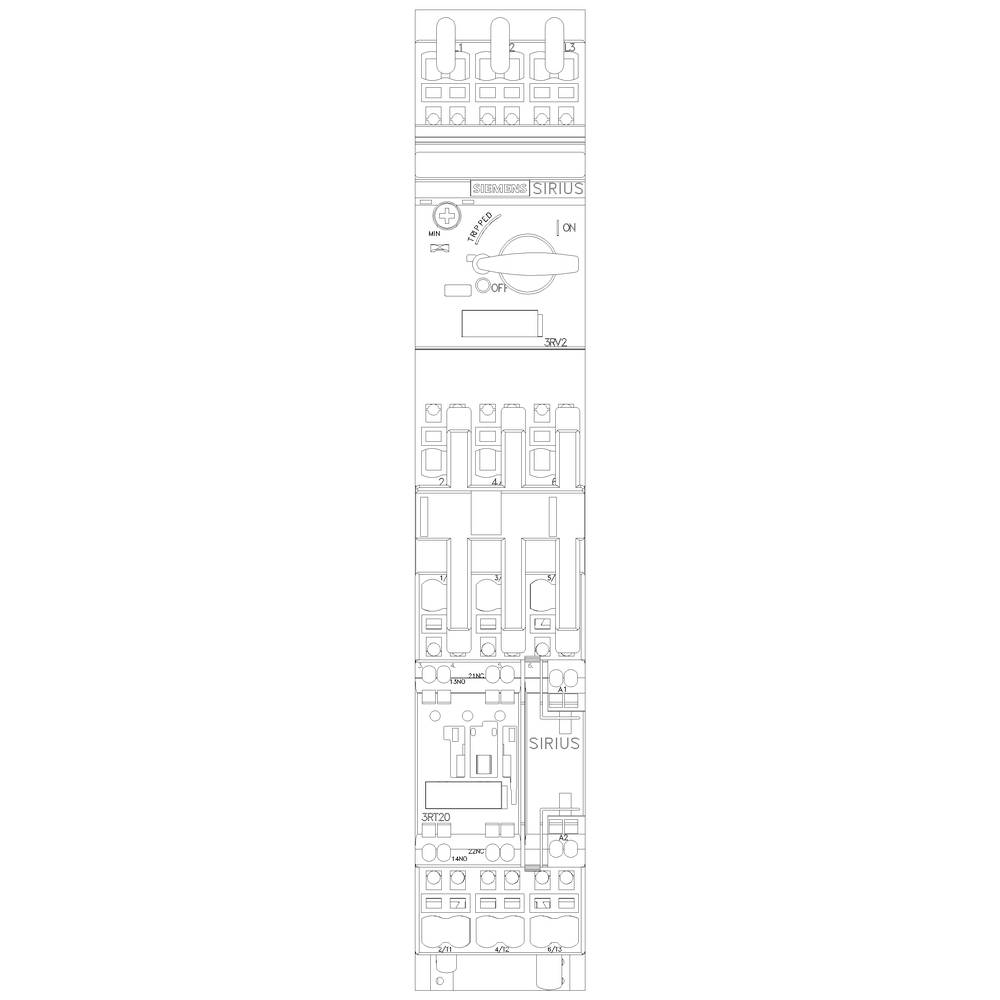

Technický výkres elektrického rozvádzača s rôznymi spínačmi, poistkami a elektrickým zapojením, usporiadaný zvrchu nadol.

1/6

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (455,00 € / kus)

455,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S0
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 28 A

Výkon motora pri 400 V: 15 kW

Menovité napätie: 690 V

Prevedenie: Typ upevnenia: Na zacvaknutie na 60 mm systém prípojníc

Číslo výrobcu: 3RA21204NH270AP0

Menovitý prúd: 28 A

Menovitý prúd - filter: 28 A

Typ: 3RA2120-4NH27-0AP0

Výkon motora pri 230 V / 400 V: 15 kW

Rozmer.: (š x v x h) 45 x 260 x 165 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 260 mm

Hĺbka: 165 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 45

: 260 mm

: 165 mm

: NIE

: 15 kW

: 1

: 28 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 28 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1748484

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

28 A

15 kW

Min.: 1

Násobky: 1

455,00 €^*

Siemens 3RA2120-4NA27-0AP0 3RA21204NA270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1742162

Doručenie: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

399,00 €^*

Siemens 3RA2120-4ND27-0AP0 3RA21204ND270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1742164

Doručenie: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

445,00 €^*

Siemens 3RA2120-4NE27-0AP0 3RA21204NE270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1742166

Doručenie: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

405,00 €^*

Siemens 3RA2130-4EA35-0AP0 3RA21304EA350AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 29 A

Objednávacie číslo:1702888

Doručenie: St 11. 11.

Conrad Electronic

29 A

15 kW

Min.: 1

Násobky: 1

379,00 €^*

Siemens 3RA2130-4JA37-0AP0 3RA21304JA370AP0 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 55 A

Objednávacie číslo:1702889

Doručenie: St 11. 11.

Conrad Electronic

55 A

30 kW

Min.: 1

Násobky: 1

549,00 €^*

Siemens 3RA2130-4KA38-0AP0 3RA21304KA380AP0 napájač pre spotrebiče Výkon motora pri 400 V 37 kW 690 V Menovitý prúd 65 A

Objednávacie číslo:1742171

Doručenie: St 11. 11.

Conrad Electronic

65 A

37 kW

Min.: 1

Násobky: 1

605,00 €^*

Siemens 3RA2130-4PA35-0AP0 3RA21304PA350AP0 napájač pre spotrebiče Výkon motora pri 400 V 18.5 kW 690 V Menovitý prúd 35 A

Objednávacie číslo:1742173

Doručenie: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

389,00 €^*

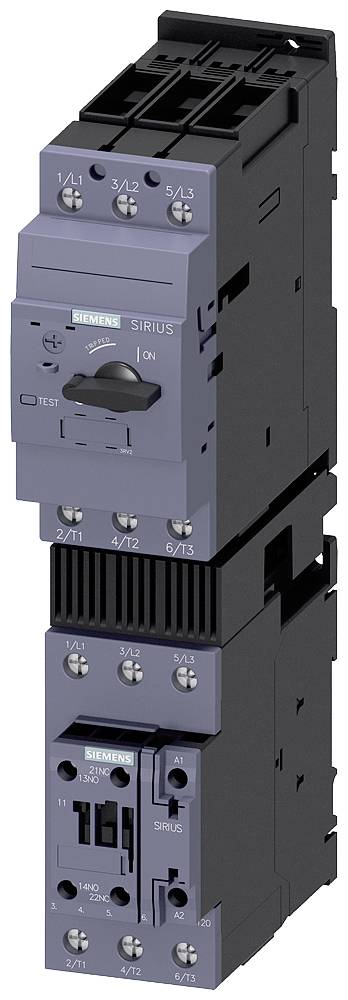

Siemens 3RA2130-4UA35-0AP0 3RA21304UA350AP0 napájač pre spotrebiče Výkon motora pri 400 V 18.5 kW 690 V Menovitý prúd 35 A

Objednávacie číslo:1742174

Doručenie: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

405,00 €^*

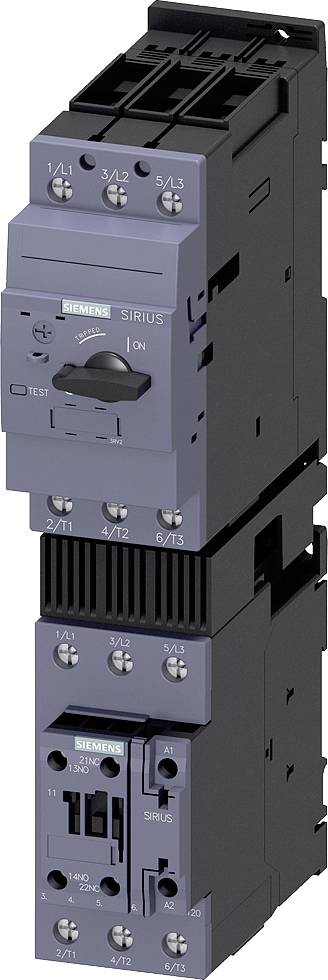

Siemens 3RA2130-4VA36-0AP0 3RA21304VA360AP0 napájač pre spotrebiče Výkon motora pri 400 V 22 kW 690 V Menovitý prúd 41 A

Objednávacie číslo:1742175

Doručenie: St 11. 11.

Conrad Electronic

41 A

22 kW

Min.: 1

Násobky: 1

465,00 €^*

Na stiahnutie

Datasheet

Datasheet 1748484 Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1748484 Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Popis

Poistkový podávač záťaže, priame spustenie 400 V AC, veľkosť S0 23,0 ... 28,0 A 230 V AC pružinové pripojenie pre 60 mm prípojnicové systémy (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NO + 1NC (stýkač) SIRIUS 3RA21 priamy štartér na ochranu a naštartovanie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
