Name: Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 65 A
Brand: Siemens
SKU: 1742181
Availability: BackOrder

Elektrický stykač, namontovaný vertikálne, s čiernym a sivým krytom. Primárne používaný na ovládanie vysokonapäťových zariadení.

Elektrický rozvádzač s otvorenými dverami odhaľuje elektrické komponenty, pričom cez okno je viditeľné dažďové priemyselné prostredie.

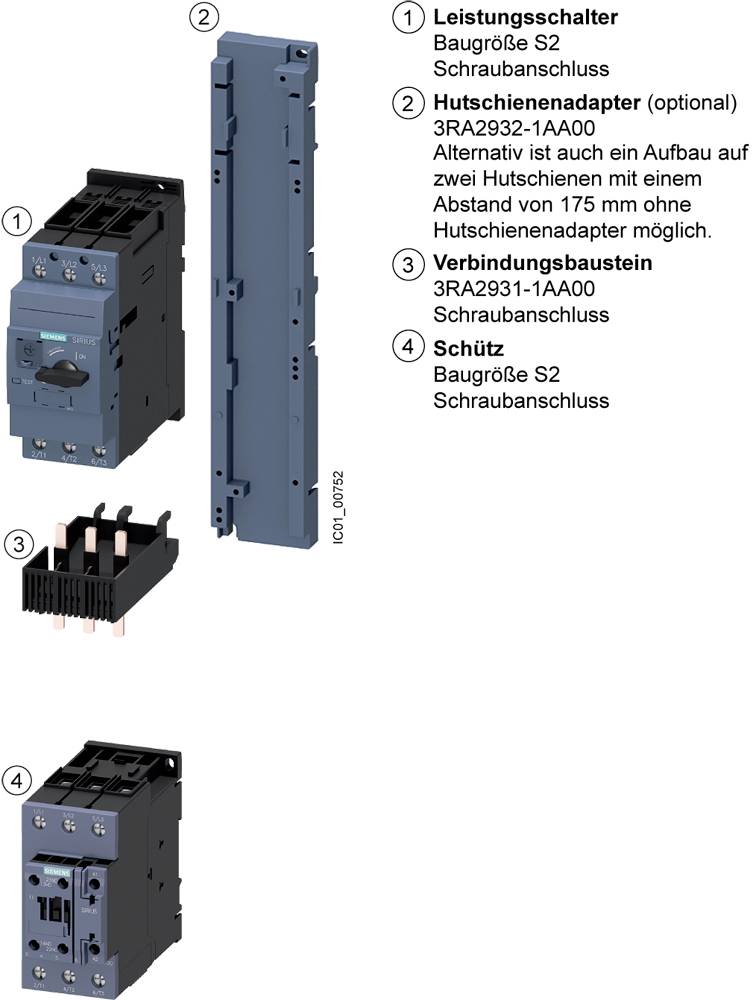

Výkonový istič so skrutkovým pripojením, adaptér na DIN lištu, prepájací modul, stýkač. Znázornenie elektrických komponentov.

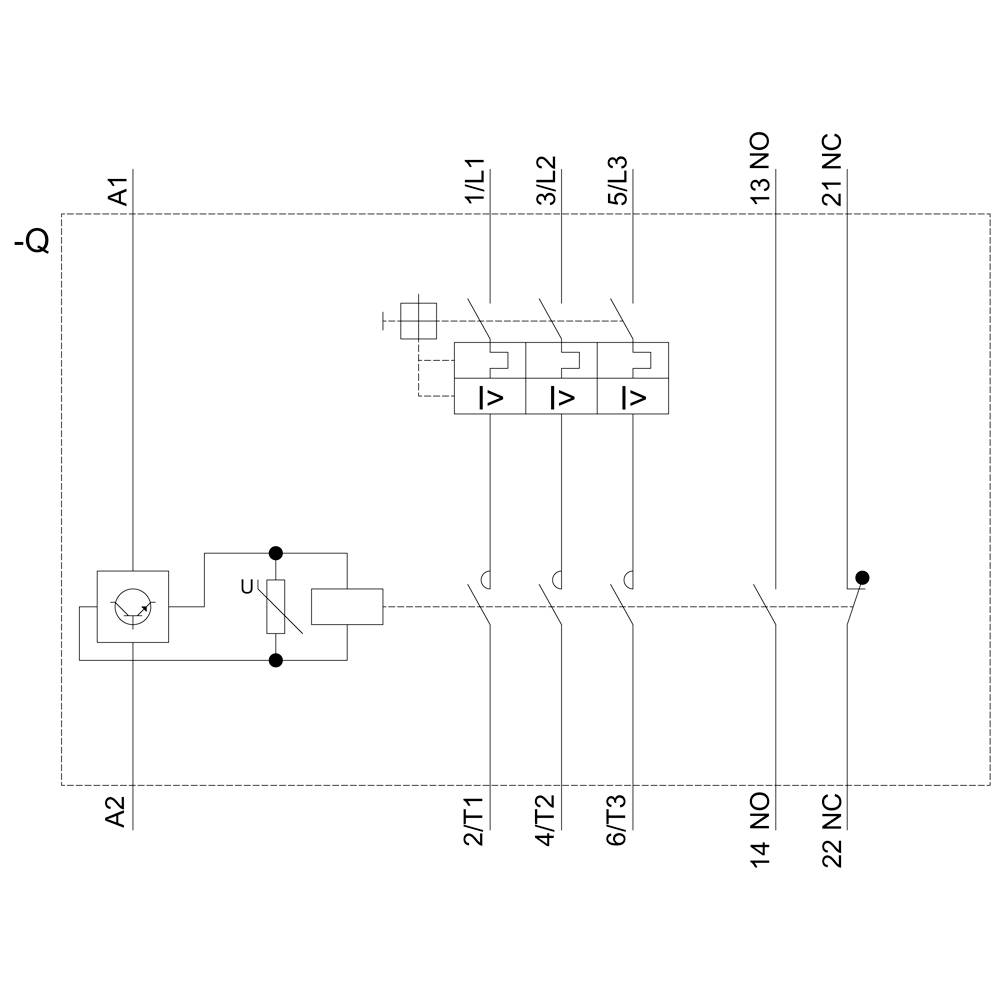

'Schéma stykača: Riadiaci obvod motora so cievkou, relé a kontaktmi. A1, A2 sú vstupy cievky. L1, L2, L3 sú prípojky fáz, T1-T3 sú výstupy.'

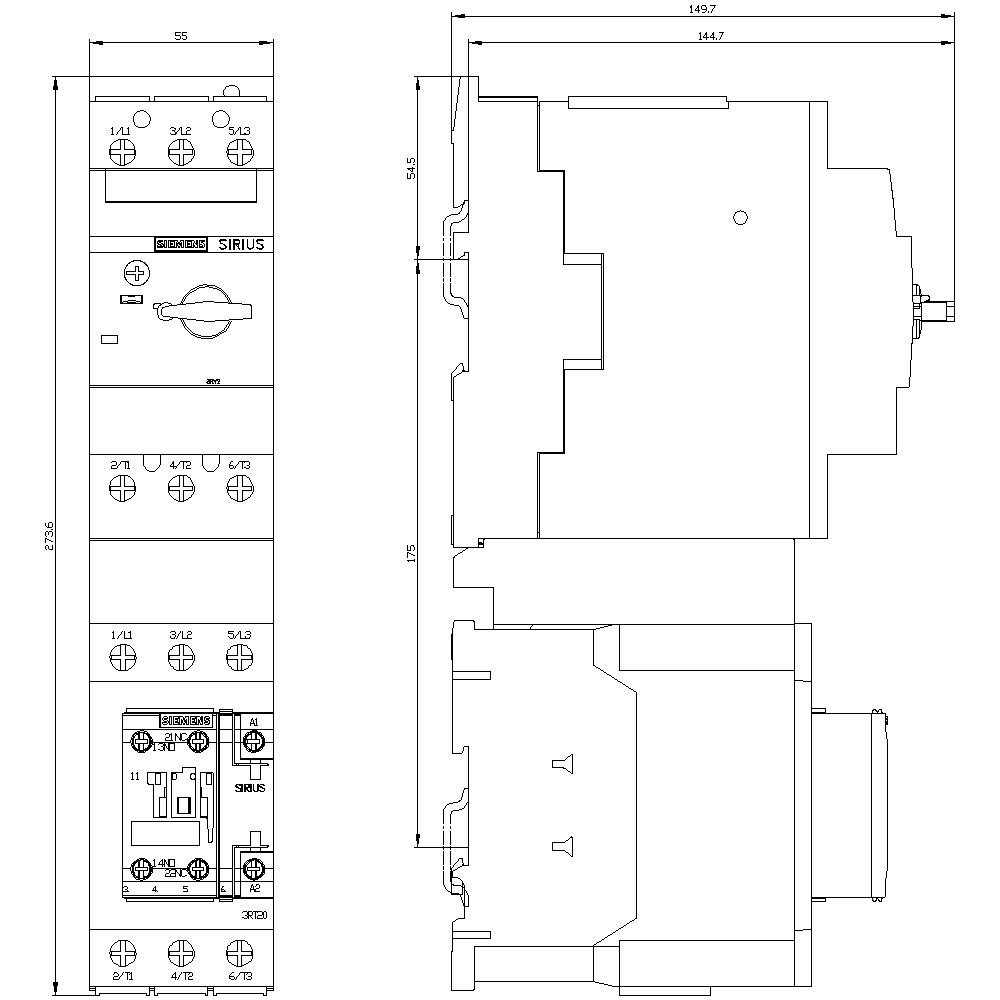

Čelný a bočný technický výkres elektrického spínacieho zariadenia značky Siemens Sirius, zobrazujúci rozmery a pripojenia.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (805,00 € / kus)

805,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: skrutkové pripojenie
Veľkosť podávača bremena: S2
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V/AC

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 65 A

Výkon motora pri 400 V: 30 kW

Menovité napätie: 690 V

Prevedenie: Typ zapínania: zapínanie na skrutky a zacvaknutia na 2 lišty 35 mm

Číslo výrobcu: 3RA21504JA370NB3

Menovitý prúd: 65 A

Menovitý prúd - filter: 65 A

Typ: 3RA2150-4JA37-0NB3

Výkon motora pri 230 V / 400 V: 30 kW

Rozmer.: (š x v x h) 55 x 274 x 150 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 274 mm

Hĺbka: 150 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 55

: 274 mm

: 150 mm

: NIE

: 30 kW

: 1

: 65 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Screw connection

: Screw connection

: AC/DC

: Other

: 65 A

: 60 °C

: 150000

: 150000

: 30000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 65 A

Objednávacie číslo:1742181

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

65 A

30 kW

Min.: 1

Násobky: 1

805,00 €^*

Siemens 3RA2130-4EA35-0NB3 3RA21304EA350NB3 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 29 A

Objednávacie číslo:1742169

Doručenie: St 11. 11.

Conrad Electronic

29 A

15 kW

Min.: 1

Násobky: 1

455,00 €^*

Siemens 3RA2130-4JA37-0NB3 3RA21304JA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 55 A

Objednávacie číslo:1742170

Doručenie: St 11. 11.

Conrad Electronic

55 A

30 kW

Min.: 1

Násobky: 1

675,00 €^*

Siemens 3RA2130-4KA38-0NB3 3RA21304KA380NB3 napájač pre spotrebiče Výkon motora pri 400 V 37 kW 690 V Menovitý prúd 65 A

Objednávacie číslo:1742172

Doručenie: St 11. 11.

Conrad Electronic

65 A

37 kW

Min.: 1

Násobky: 1

719,00 €^*

Siemens 3RA2130-4PA35-0NB3 3RA21304PA350NB3 napájač pre spotrebiče Výkon motora pri 400 V 18.5 kW 690 V Menovitý prúd 35 A

Objednávacie číslo:1702890

Doručenie: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

455,00 €^*

Siemens 3RA2130-4UA35-0NB3 3RA21304UA350NB3 napájač pre spotrebiče Výkon motora pri 400 V 18.5 kW 690 V Menovitý prúd 35 A

Objednávacie číslo:1751358

Doručenie: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

479,00 €^*

Siemens 3RA2130-4VA36-0NB3 3RA21304VA360NB3 napájač pre spotrebiče Výkon motora pri 400 V 22 kW 690 V Menovitý prúd 41 A

Objednávacie číslo:1748485

Doručenie: St 11. 11.

Conrad Electronic

41 A

22 kW

Min.: 1

Násobky: 1

559,00 €^*

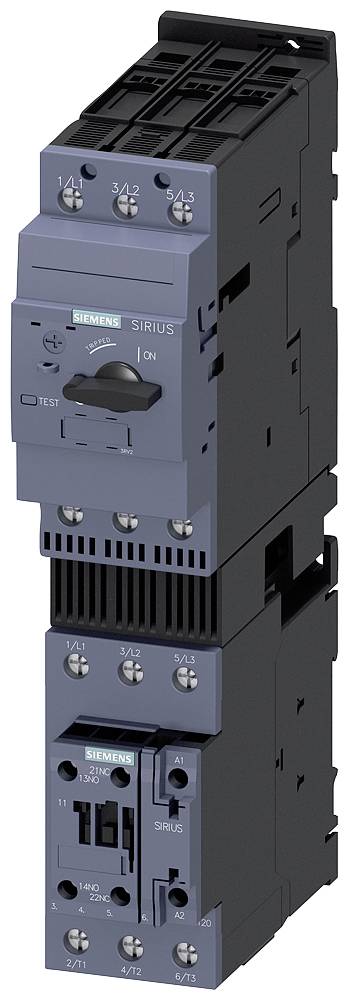

Siemens 3RA2130-4WA36-0NB3 3RA21304WA360NB3 napájač pre spotrebiče Výkon motora pri 400 V 22 kW 690 V Menovitý prúd 41 A

Objednávacie číslo:1742176

Doručenie: St 11. 11.

Conrad Electronic

41 A

22 kW

Min.: 1

Násobky: 1

569,00 €^*

Siemens 3RA2130-4XA37-0NB3 3RA21304XA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 55 A

Objednávacie číslo:1742178

Doručenie: St 11. 11.

Conrad Electronic

55 A

30 kW

Min.: 1

Násobky: 1

675,00 €^*

Siemens 3RA2150-4EA35-0NB3 3RA21504EA350NB3 napájač pre spotrebiče Výkon motora pri 400 V 18.5 kW 690 V Menovitý prúd 32 A

Objednávacie číslo:1742180

Doručenie: St 11. 11.

Conrad Electronic

32 A

18.5 kW

Min.: 1

Násobky: 1

539,00 €^*

Na stiahnutie

Datasheet

Datasheet 1742181 Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 65 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742181 Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 65 A

Popis

Poistkový podávač záťaže, priamy štart AC 400 V, veľkosť S2 54 ... 65 A AC / DC 20 ... 33 V skrutkové pripojenie na montáž na DIN lištu (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NO + 1NC (stýkač) s obvodmi (integrovaný) priamy štartér SIRIUS 3RA21 na ochranu a spustenie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
