Name: Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napájač pre spotrebiče Výkon motora pri 400 V 22 kW 690 V Menovitý prúd 45 A
Brand: Siemens
SKU: 1742187
Availability: BackOrder

Priemyselné spínacie zariadenie na bielom pozadí; pravouhlá, sivá štruktúra so skrutkami a spínačmi. Používa sa v elektrických systémoch.

Pohľad do priemyselnej strojnej linky s otvorenými rozvádzačmi, viditeľnými káblami a výrobnou halou v pozadí. Dážď na sklenenej ploche.

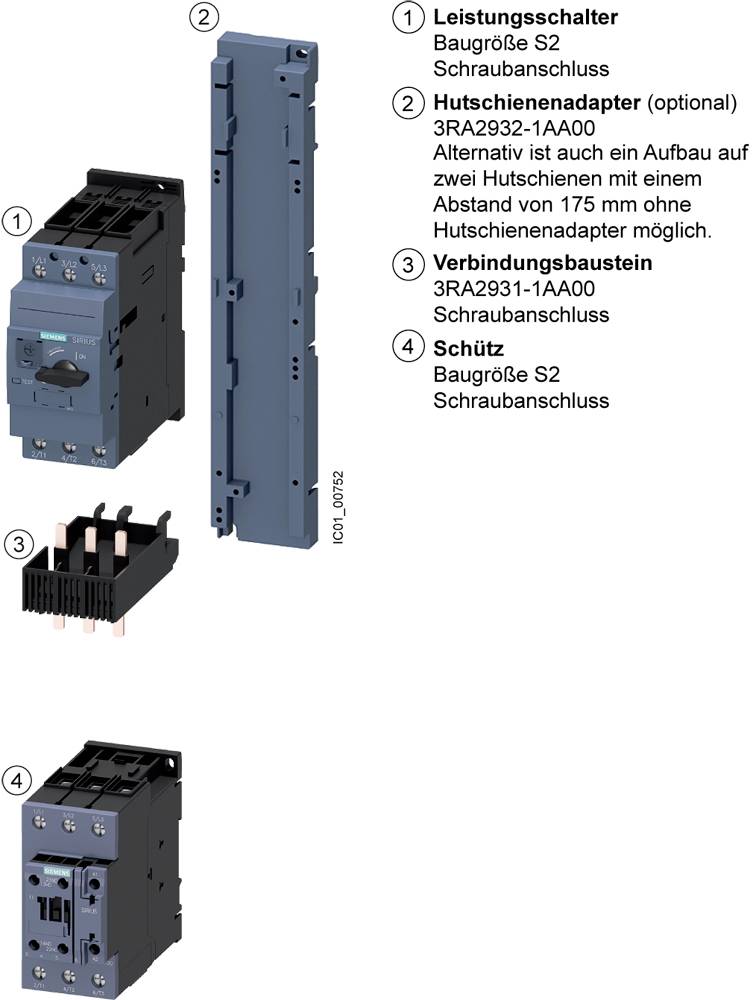

'Grafik elektrických komponentov: 1) Výkonový vypínač, veľkosť S2, skrutkový spoj, 2) Adaptér na DIN lištu, 3) Prepojovací modul, 4) Stýkač.'

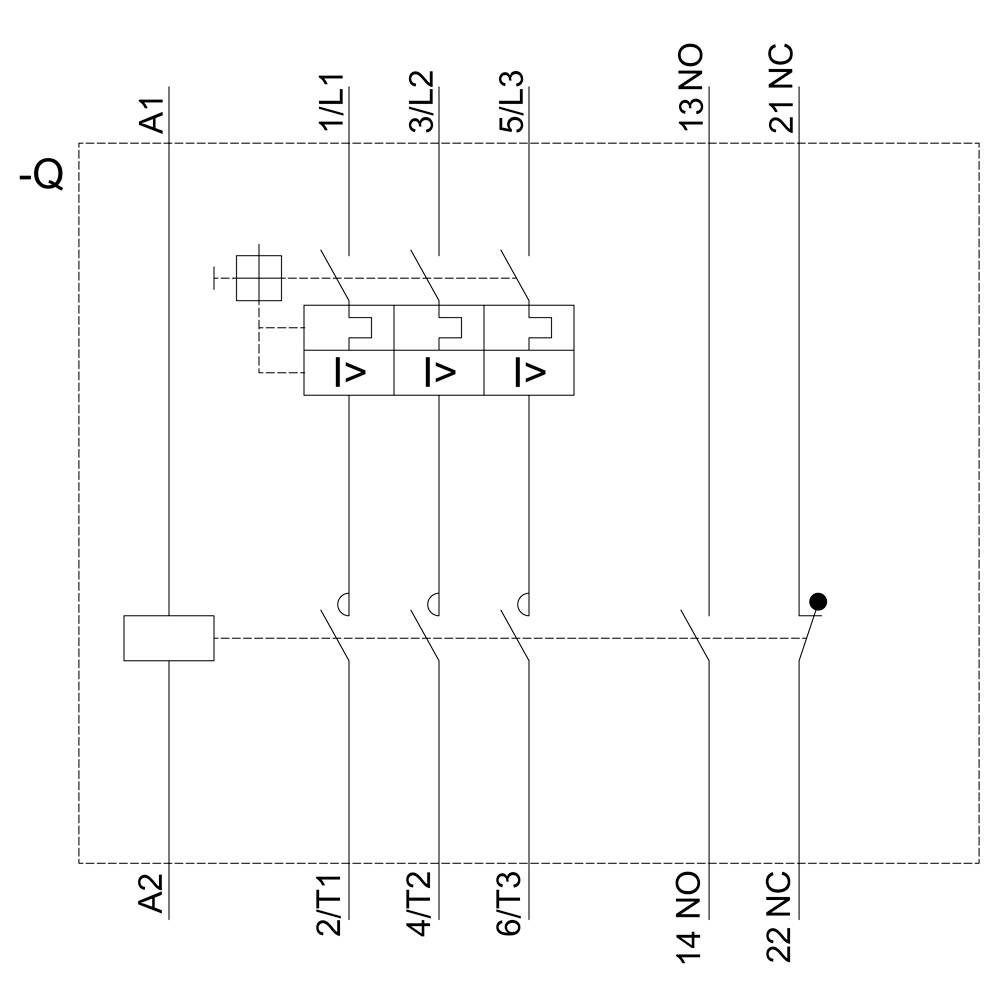

'Schéma elektrického zariadenia s tromi poistkami, jedným kontaktom a prepojovacími čiarami, znázornené v obdĺžnikovom diagrame.'

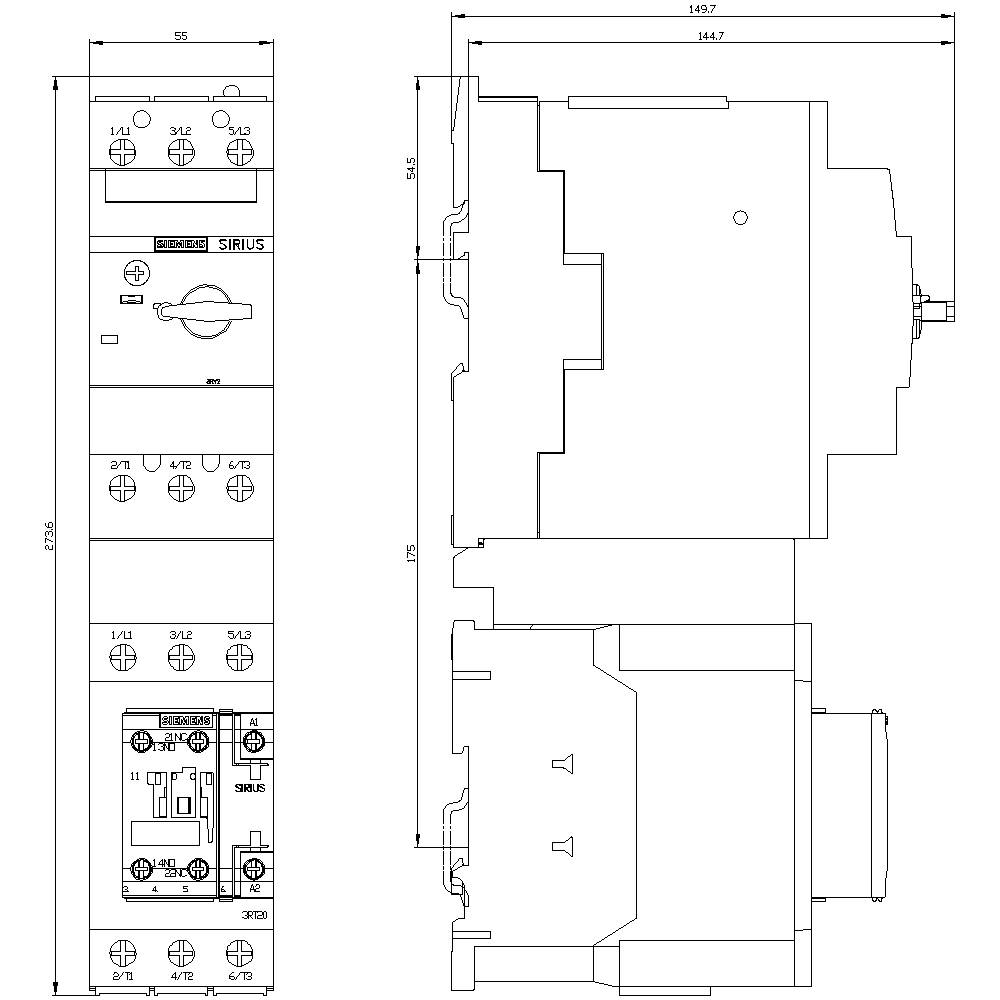

Technický výkres elektrického spínacieho zariadenia v dvoch pohľadoch: bočný a čelný pohľad, s podrobnými rozmermi.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (589,00 € / kus)

589,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: skrutkové pripojenie
Veľkosť podávača bremena: S2
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V/50 - 60 Hz

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 45 A

Výkon motora pri 400 V: 22 kW

Menovité napätie: 690 V

Prevedenie: Typ zapínania: zapínanie na skrutky a zacvaknutia na 2 lišty 35 mm

Číslo výrobcu: 3RA21504VA360AP0

Menovitý prúd: 45 A

Menovitý prúd - filter: 45 A

Typ: 3RA2150-4VA36-0AP0

Výkon motora pri 230 V / 400 V: 22 kW

Rozmer.: (š x v x h) 55 x 274 x 150 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 274 mm

Hĺbka: 150 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 55

: 274 mm

: 150 mm

: NIE

: 22 kW

: 1

: 45 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Screw connection

: Screw connection

: AC

: Other

: 45 A

: 60 °C

: 150000

: 150000

: 100000

: 22000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napájač pre spotrebiče Výkon motora pri 400 V 22 kW 690 V Menovitý prúd 45 A

Objednávacie číslo:1742187

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

45 A

22 kW

Min.: 1

Násobky: 1

589,00 €^*

Siemens 3RA2120-4NA27-0AP0 3RA21204NA270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1742162

Doručenie: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

399,00 €^*

Siemens 3RA2120-4ND27-0AP0 3RA21204ND270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1742164

Doručenie: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

445,00 €^*

Siemens 3RA2120-4NE27-0AP0 3RA21204NE270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1742166

Doručenie: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

405,00 €^*

Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 28 A

Objednávacie číslo:1748484

Doručenie: St 11. 11.

Conrad Electronic

28 A

15 kW

Min.: 1

Násobky: 1

455,00 €^*

Siemens 3RA2130-4EA35-0AP0 3RA21304EA350AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 29 A

Objednávacie číslo:1702888

Doručenie: St 11. 11.

Conrad Electronic

29 A

15 kW

Min.: 1

Násobky: 1

379,00 €^*

Siemens 3RA2130-4JA37-0AP0 3RA21304JA370AP0 napájač pre spotrebiče Výkon motora pri 400 V 30 kW 690 V Menovitý prúd 55 A

Objednávacie číslo:1702889

Doručenie: St 11. 11.

Conrad Electronic

55 A

30 kW

Min.: 1

Násobky: 1

549,00 €^*

Siemens 3RA2130-4KA38-0AP0 3RA21304KA380AP0 napájač pre spotrebiče Výkon motora pri 400 V 37 kW 690 V Menovitý prúd 65 A

Objednávacie číslo:1742171

Doručenie: St 11. 11.

Conrad Electronic

65 A

37 kW

Min.: 1

Násobky: 1

605,00 €^*

Siemens 3RA2130-4PA35-0AP0 3RA21304PA350AP0 napájač pre spotrebiče Výkon motora pri 400 V 18.5 kW 690 V Menovitý prúd 35 A

Objednávacie číslo:1742173

Doručenie: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

389,00 €^*

Siemens 3RA2130-4UA35-0AP0 3RA21304UA350AP0 napájač pre spotrebiče Výkon motora pri 400 V 18.5 kW 690 V Menovitý prúd 35 A

Objednávacie číslo:1742174

Doručenie: St 11. 11.

Conrad Electronic

35 A

18.5 kW

Min.: 1

Násobky: 1

405,00 €^*

Na stiahnutie

Datasheet

Datasheet 1742187 Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napájač pre spotrebiče Výkon motora pri 400 V 22 kW 690 V Menovitý prúd 45 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742187 Siemens 3RA2150-4VA36-0AP0 3RA21504VA360AP0 napájač pre spotrebiče Výkon motora pri 400 V 22 kW 690 V Menovitý prúd 45 A

Popis

Poistkový podávač záťaže, priame spustenie 400 V AC, veľkosť S2 35 ... 45 A 230 V AC, 50 Hz skrutkové pripojenie pre montáž na DIN lištu (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NO + 1NC (stýkač) priamy štartér SIRIUS 3RA21 na ochranu a Štartovanie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
