Name: Siemens 3RA2220-4CH27-0BB4 3RA22204CH270BB4 napájač pre spotrebiče Výkon motora pri 400 V 11 kW 690 V Menovitý prúd 22 A
Brand: Siemens
SKU: 1744486
Availability: BackOrder

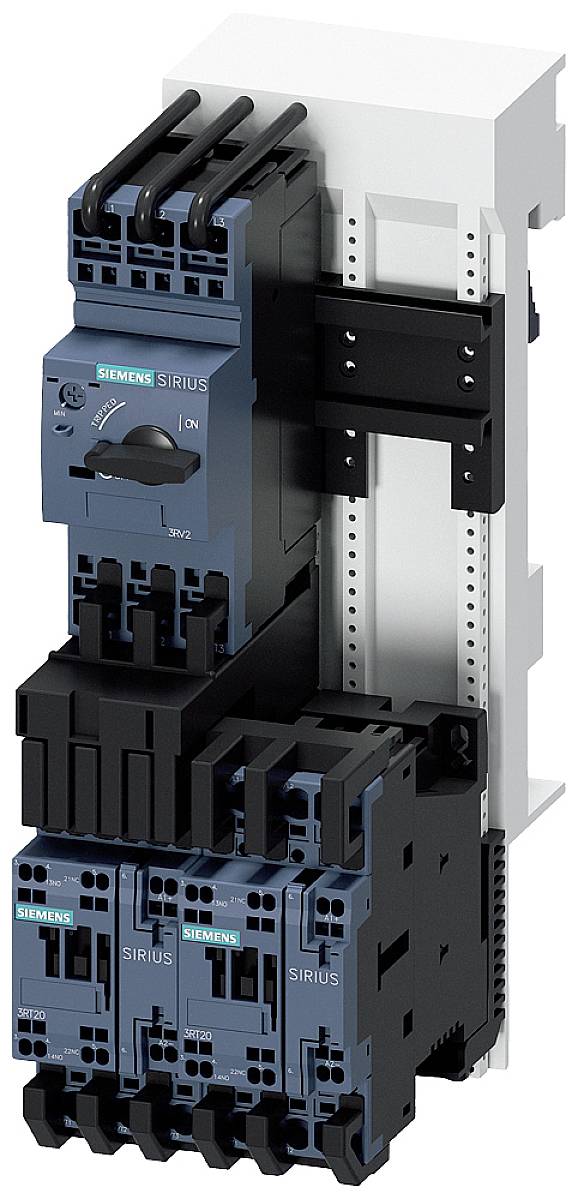

Montážne zariadenie 'Siemens Sirius' na DIN lište, podporuje výkonné riadenie motorov v priemyselných aplikáciách.

Otvorená rozvodná skriňa s množstvom káblov a komponentov vedľa dažďom zmáčaného okna, cez ktoré sú nejasne viditeľné stroje.

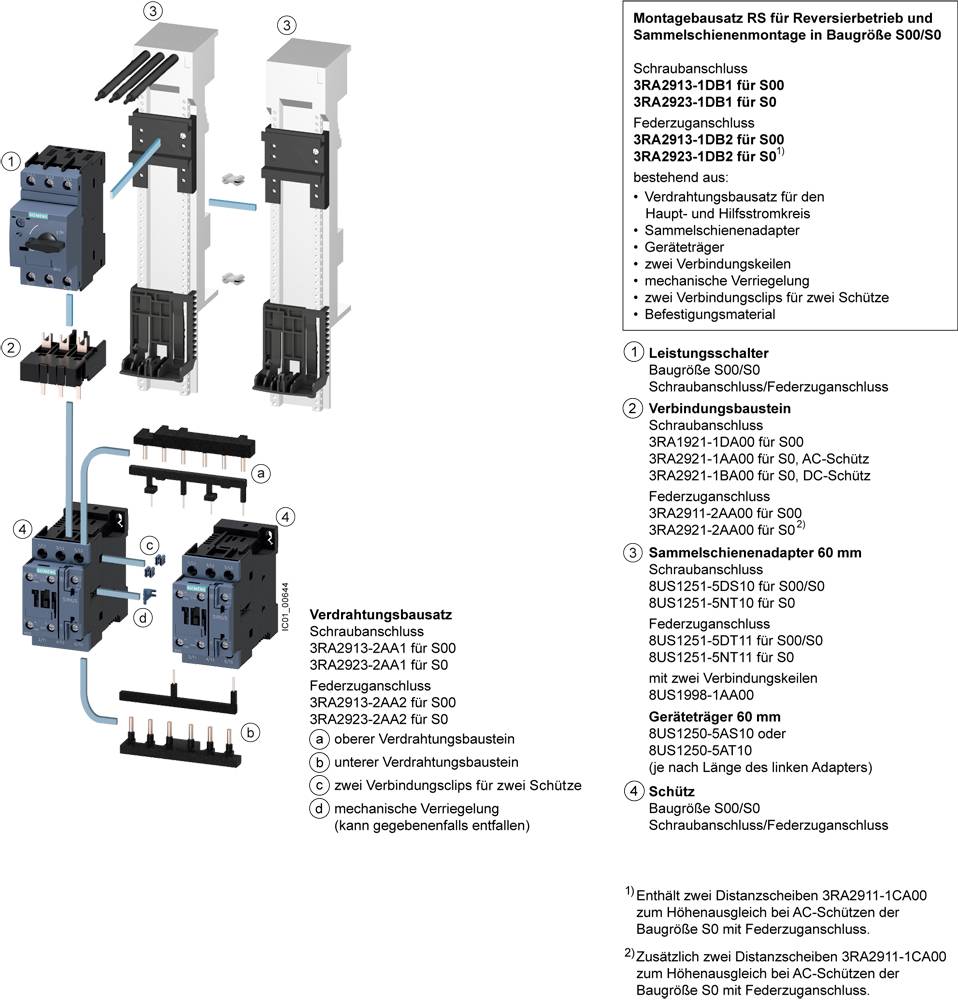

Montážna súprava RS pre revíznu prevádzku a zbernicové systémy vo veľkosti S00/S0. Diagram znázorňuje komponenty vrátane skrutkových a pružinových prípojok, ako aj súpravy na zapojenie.

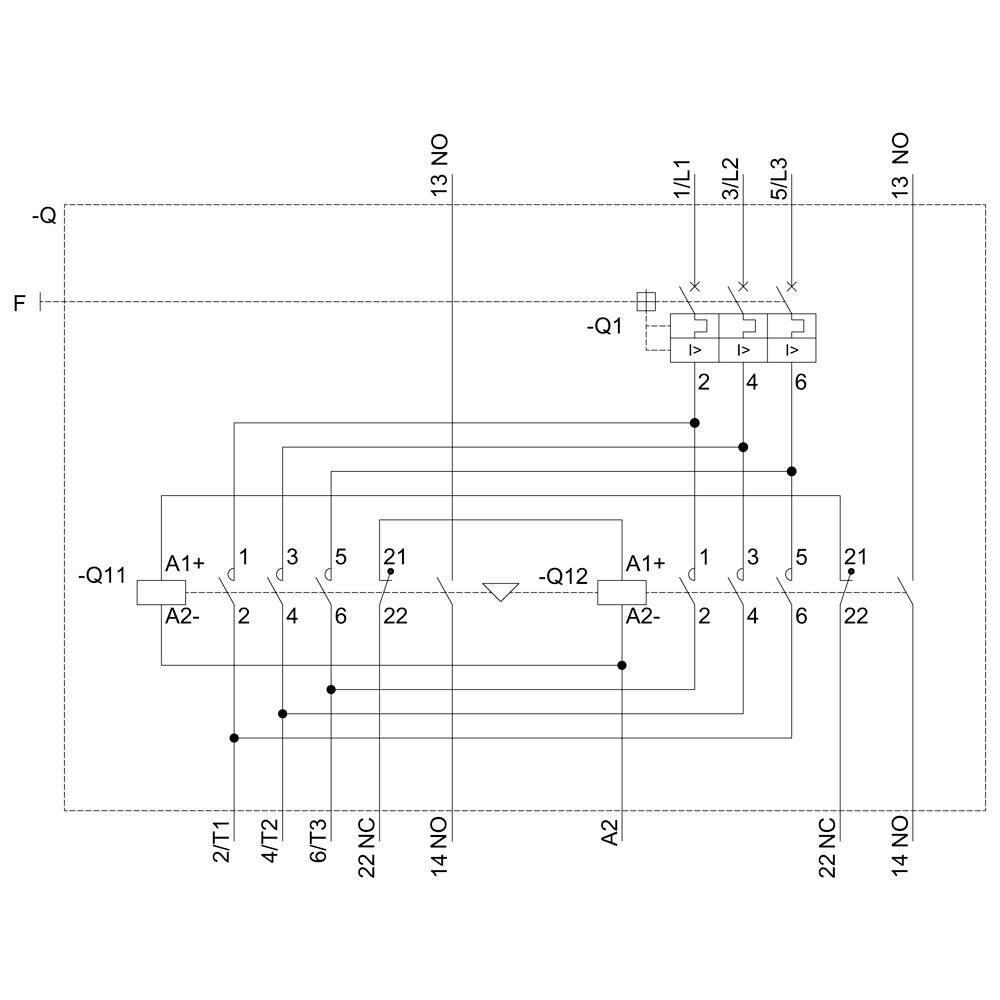

Elektrický schematický plán so stykačom, tlačidlom a relé. Prepojenia a kontakty sú očíslované. Zobrazuje ovládací obvod a spínaciu logiku.

'Technický výkres elektrického schématu s označením komponentov a rozmermi pre inštaláciu do krytu.'

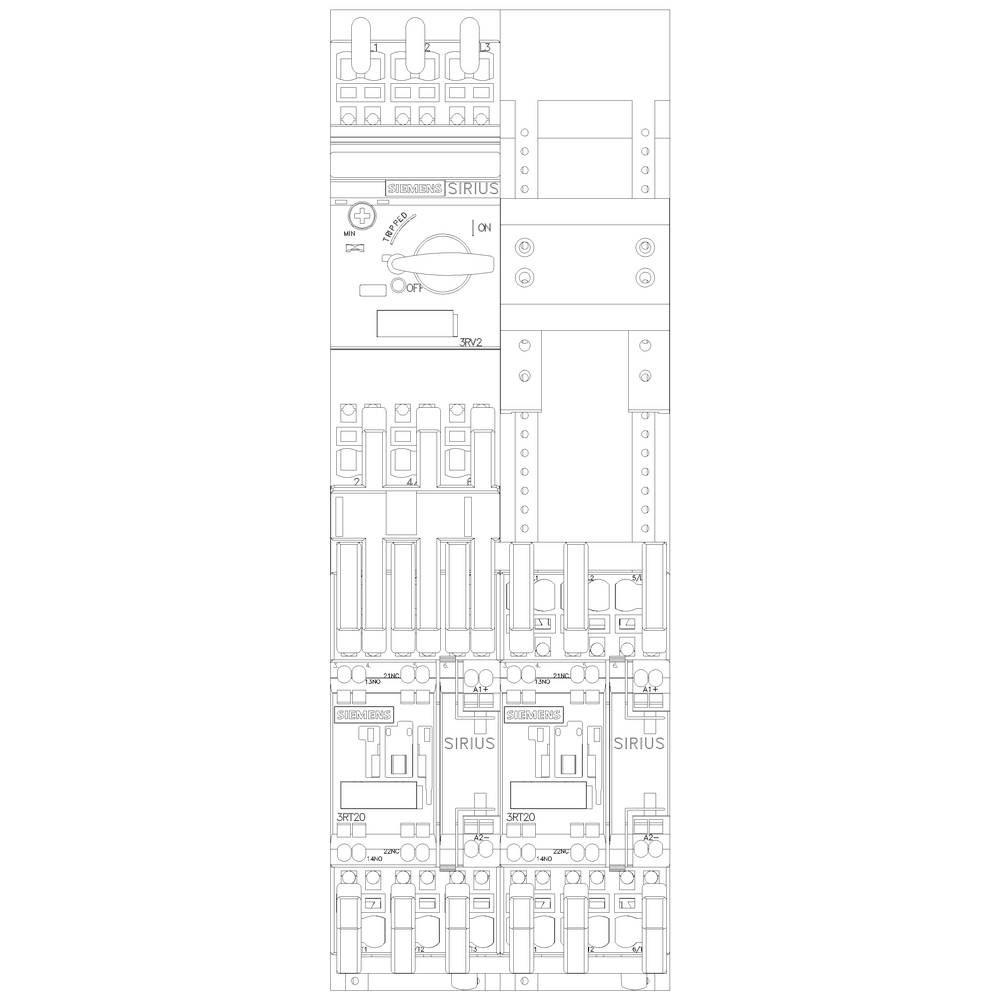

Detailný technický výkres zobrazuje vnútorné usporiadanie elektrického rozvádzača s rôznymi spínačmi a poistkami.

1/6

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (595,00 € / kus)

595,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: pružinové pripojenie
Veľkosť podávača bremena: S0
Pracovná frekvencia: 50/60 Hz

Napätie motora: 400 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 22 A

Výkon motora pri 400 V: 11 kW

Menovité napätie: 690 V

Prevedenie: Typ upevnenia: Na zacvaknutie na 60 mm systém prípojníc

Číslo výrobcu: 3RA22204CH270BB4

Menovitý prúd: 22 A

Menovitý prúd - filter: 22 A

Typ: 3RA2220-4CH27-0BB4

Výkon motora pri 230 V / 400 V: 11 kW

Rozmer.: (š x v x h) 90 x 260 x 165 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 90 mm

V: 260 mm

Hĺbka: 165 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 260 mm

: 165 mm

: NIE

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: ÁNO

: NIE

: Spring clamp connection

: Spring clamp connection

: DC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1744453

Doručenie: Po 30. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

339,00 €^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1699317

Doručenie: St 11. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

389,00 €^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1744455

Doručenie: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1751364

Doručenie: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

389,00 €^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 napájač pre spotrebiče Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:1750695

Doručenie: St 11. 11.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

389,00 €^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 napájač pre spotrebiče Výkon motora pri 400 V 0.4 kW 690 V Menovitý prúd 8.5 A

Objednávacie číslo:1744459

Doručenie: St 11. 11.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 napájač pre spotrebiče Výkon motora pri 400 V 0.4 kW 690 V Menovitý prúd 8.5 A

Objednávacie číslo:1704752

Doručenie: St 11. 11.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

389,00 €^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1744461

Doručenie: St 11. 11.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

345,00 €^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 napájač pre spotrebiče Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 11.5 A

Objednávacie číslo:1749446

Doručenie: St 11. 11.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

385,00 €^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1744464

Doručenie: St 11. 11.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

435,00 €^*

Na stiahnutie

Datasheet

Datasheet 1744486 Siemens 3RA2220-4CH27-0BB4 3RA22204CH270BB4 napájač pre spotrebiče Výkon motora pri 400 V 11 kW 690 V Menovitý prúd 22 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744486 Siemens 3RA2220-4CH27-0BB4 3RA22204CH270BB4 napájač pre spotrebiče Výkon motora pri 400 V 11 kW 690 V Menovitý prúd 22 A

Popis

Poistkový záťažový podávač, reverzný chod 400 V AC, veľkosť S0 16 ... 22 A 24 V DC pružinové pripojenie pre 60 mm prípojnicové systémy (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NO + 1NC (stýkač) reverzný štartér SIRIUS 3RA22 pre ochranu a spustenie motorov. Reverzný štartér 3RA22 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a dvoch stýkačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA22 nahrádzajú osvedčenú sériu 3RA12. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
