Name: Siemens 3RA2318-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 11 A Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1701501
Availability: BackOrder

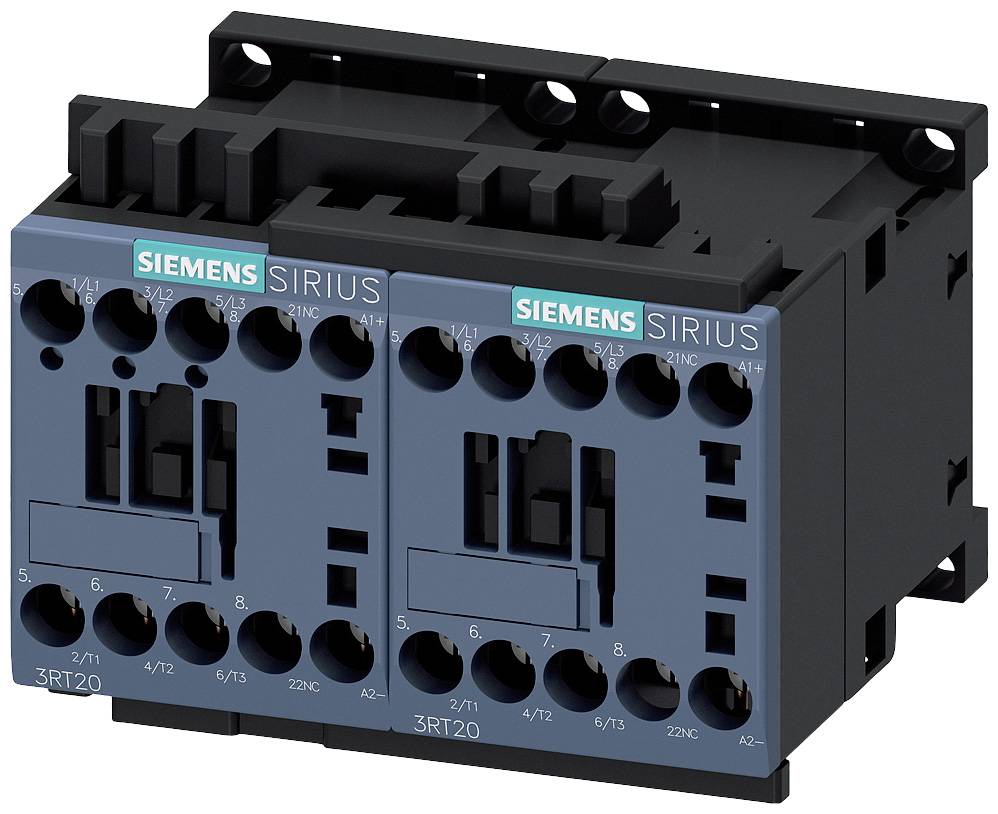

Dva čierne Siemens SIRIUS stýkače v elektrickom rozvádzači, každý s viacerými pripojovacími bodmi na prednej strane.

Otvorená rozvodná skriňa s rôznymi elektronickými komponentmi a kabelážou usporiadanými v radoch.

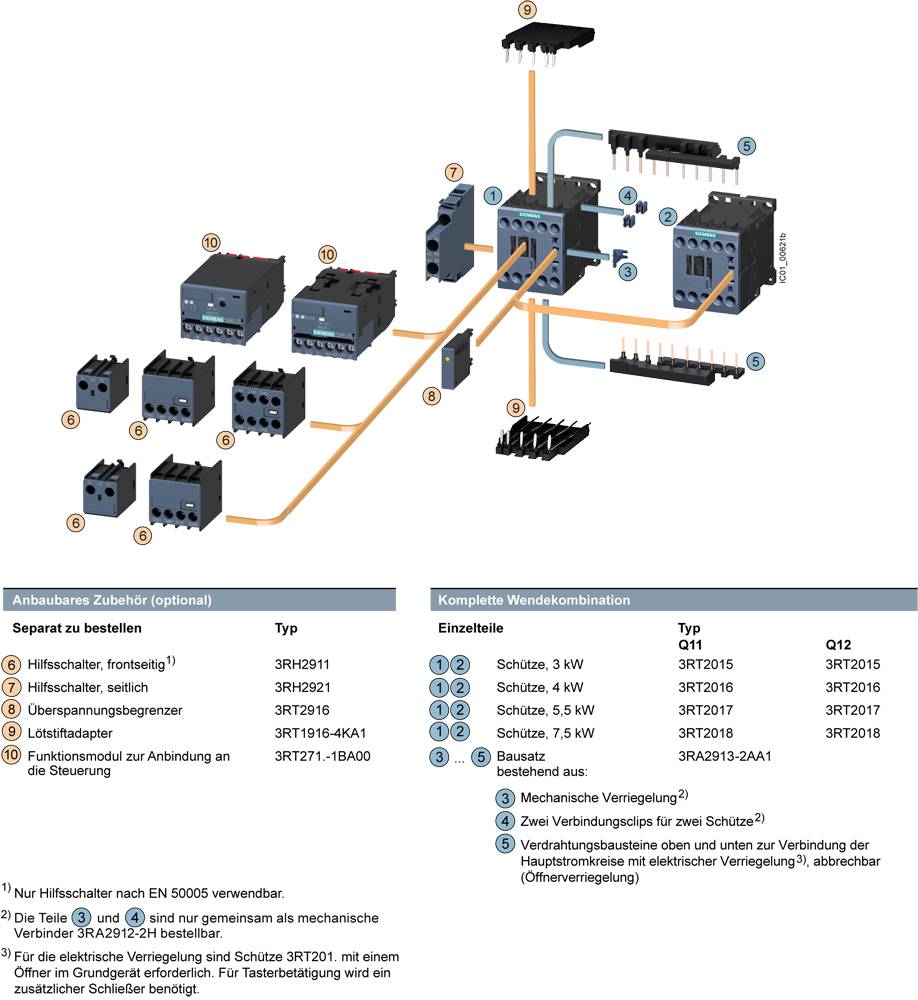

Diagram zapojenia reverznej kombinácie s príslušenstvom a jednotlivými komponentmi vrátane stýkača, pomocného spínača, nadprúdového relé a prepojení.

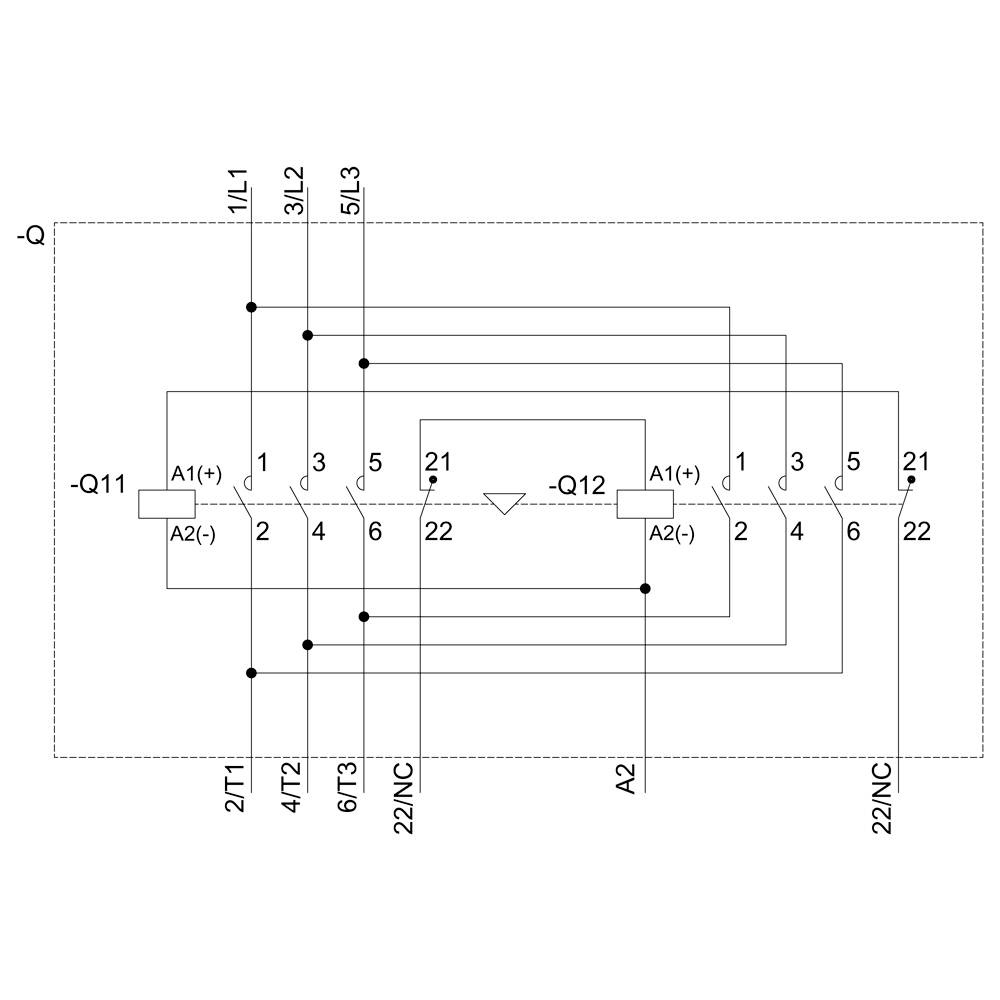

Schéma elektrického systému s rôznymi prepojeniami, relé a označeniami komponentov ako Q11, Q12, A1(+) a A2(-).

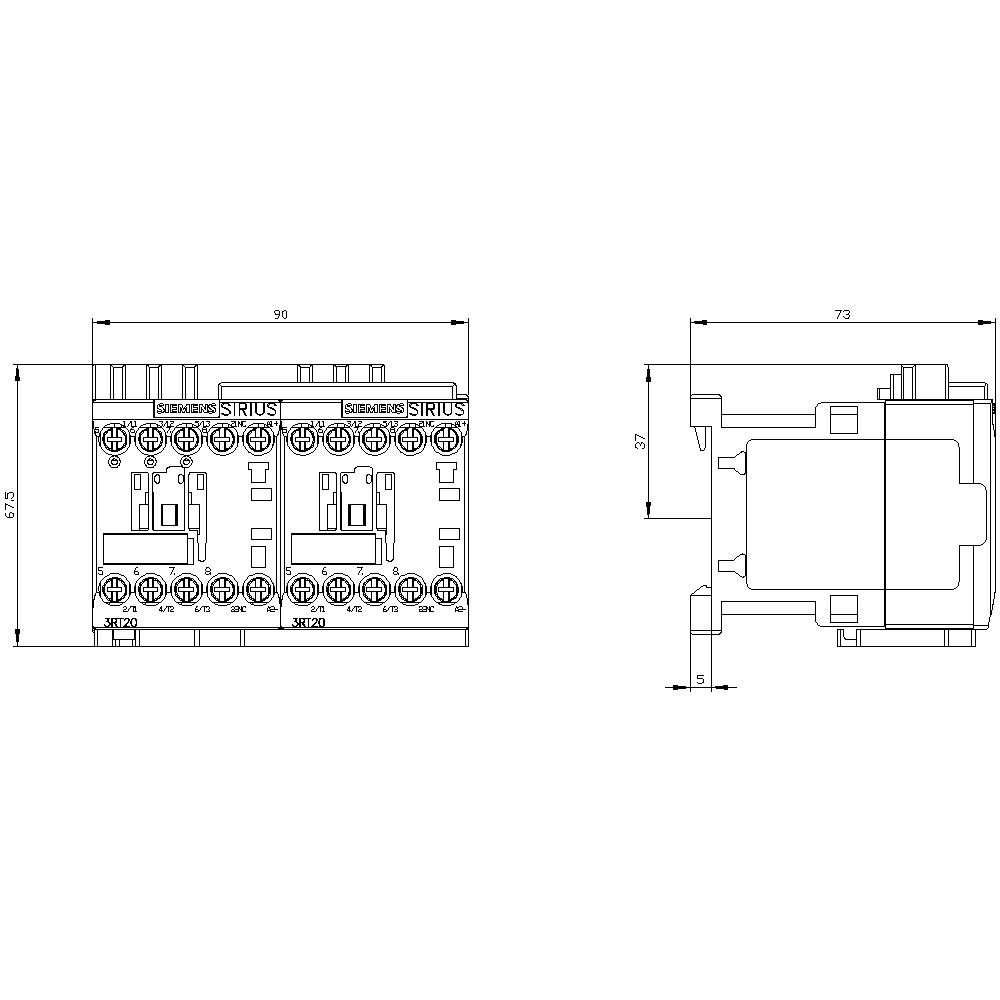

'Technický výkres elektrického stykača s rozmermi: 90 mm šírka, 67,5 mm výška. Bočný pohľad ukazuje 73 mm dĺžku.'

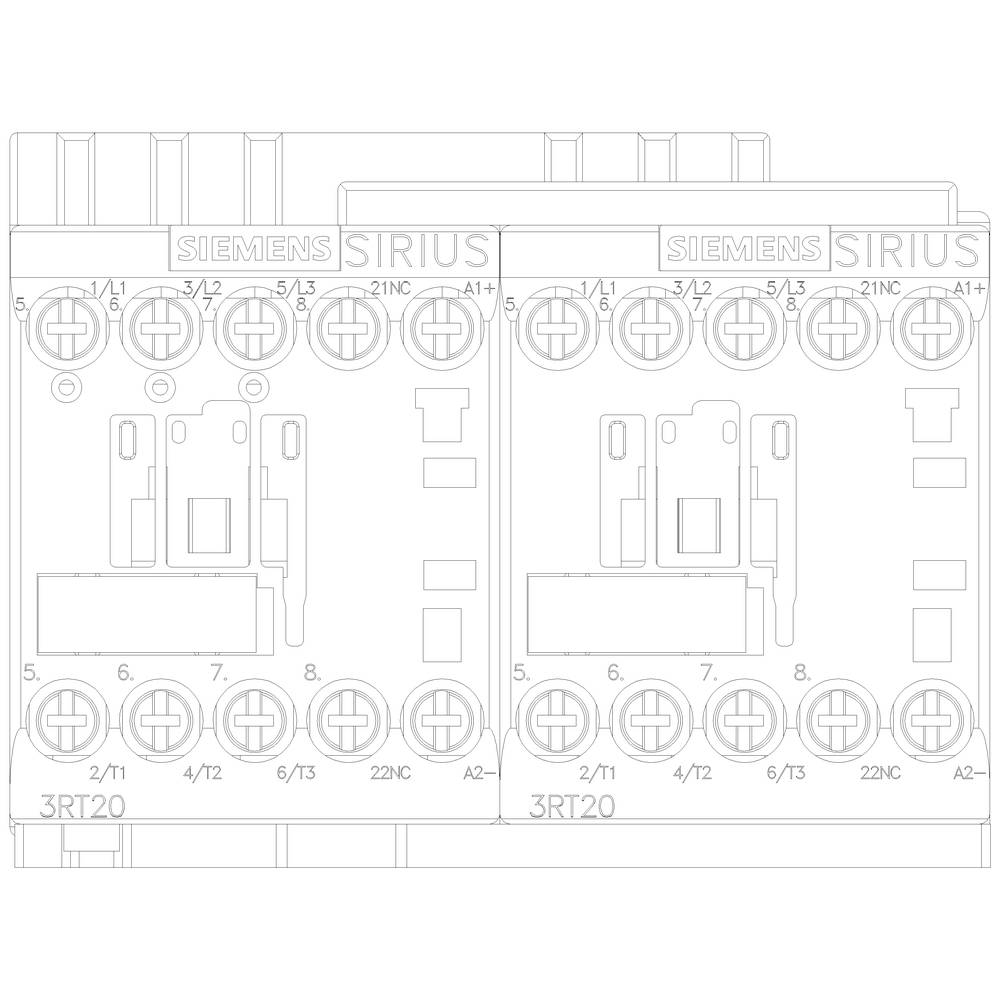

Technický výkres dvoch stykačov Siemens SIRIUS 3RT20, vrátane pripojení a elektrických obvodov, detailný pohľad spredu.

1/6

Ilustračný obrázok

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Zaťažovací prúd

11 A

Pripojenie

skrutkovací

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (229,99 € / kus)

265,00 €

-13 %

229,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Cúvacia kombinácia s I / O-Link, AC3, 7,5kW / 400V, DC24V 3pol. S00

Dodatočné informácie:

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2318-8XE30-1BB4

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie

Menovité napätie: 690 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 16 A

Zaťažovací prúd: 11 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 90 mm

V: 68 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 90 x 68 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 7.5 kW

: 3

: 0

: 16 A

: 24-24 V

: IP20

: Screw connection

: DC

: Other

: 7.355

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Menovité napätie

Počet pólov

Výkon

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

3 kW

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

3 kW

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

3 kW

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: Pi 6. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

3 kW

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: Pi 6. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

3 kW

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

3 kW

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Ut 10. 11.

Conrad Electronic

reverzné kombinovaný stýkač

690 V/AC

3-pólové

3 kW

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Na stiahnutie

Datasheet

Datasheet 1701501 Siemens 3RA2318-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 11 A Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1701501 Siemens 3RA2318-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 11 A Vhodné pre značku (relé): Siemens 1 ks

Popis

Reverzná kombinácia pre 3RA27 AC-3, 7,5 kW / 400 V, DC 24 V 3-pólové, veľkosť S00 skrutkové spojenie elektrické a mechanické blokovanie s napäťovým kohútom Reverzačná kombinácia SIRIUS 3RA23 na spínanie motorov vrátane zmeny smeru otáčania.
Kombinácia cúvania 3RA23 je testovaná a vo výrobe namontovaná kombinácia dvoch stýkačov 3RT2 rovnakého výkonu, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie cúvania 3RA23 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie cúvania 3RA23 nahrádzajú osvedčenú sériu 3RA13.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
