Name: Siemens 3RA2415-8XE31-2BB4 kombinácia hviezda-trojuholník 3 spínacie 690 V/AC Vhodné pre značku (relé): Siemens Single 1
Brand: Siemens
SKU: 1741649
Availability: BackOrder

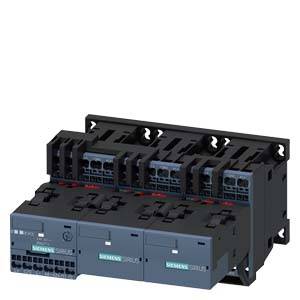

Elektrický spínací modul od spoločnosti Siemens, vhodný pre priemyselné aplikácie, zobrazuje niekoľko svoriek na ovládanie elektrického obvodu.

Osoba píli drevený doska kotúčovou pílou, pričom okolo lietajú drevené triesky. Dôraz je kladený na ruky a náradie.

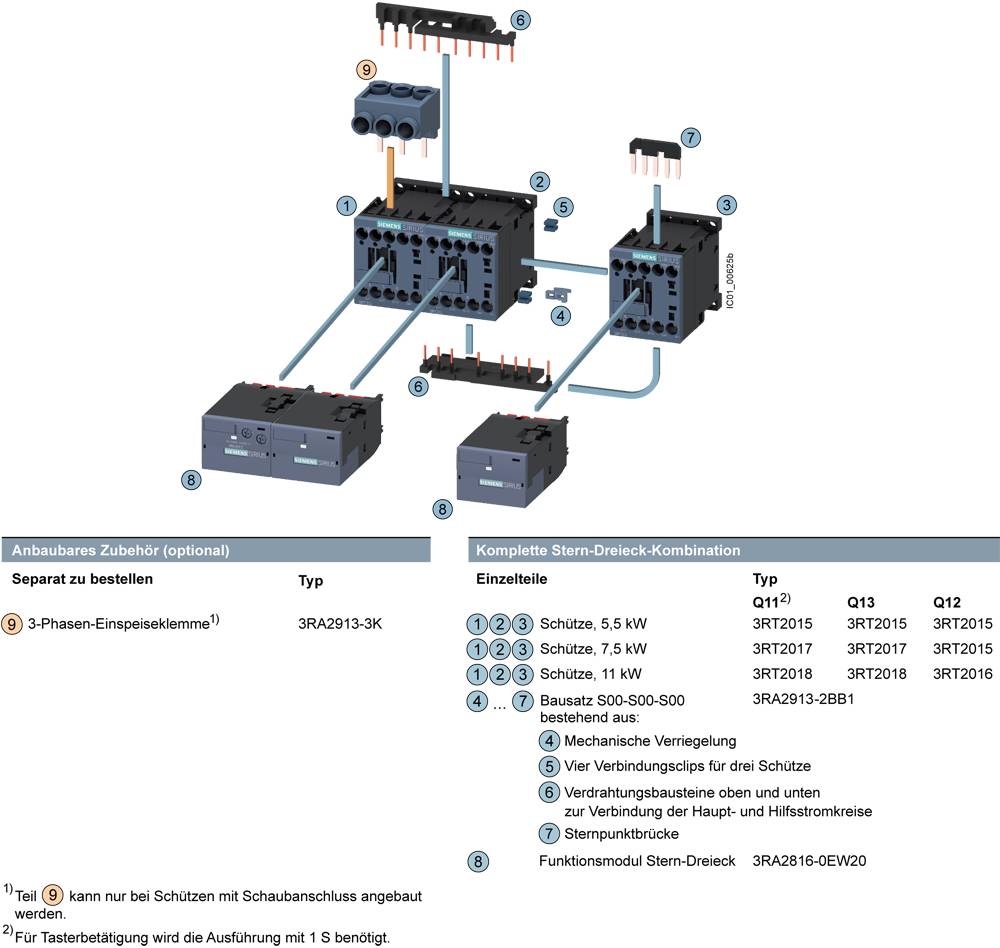

Diagram zapojenia elektrického obvodu s príslušenstvom. Znázorňuje typy stykačov, spojovacie komponenty a funkčné moduly s typovými označeniami.

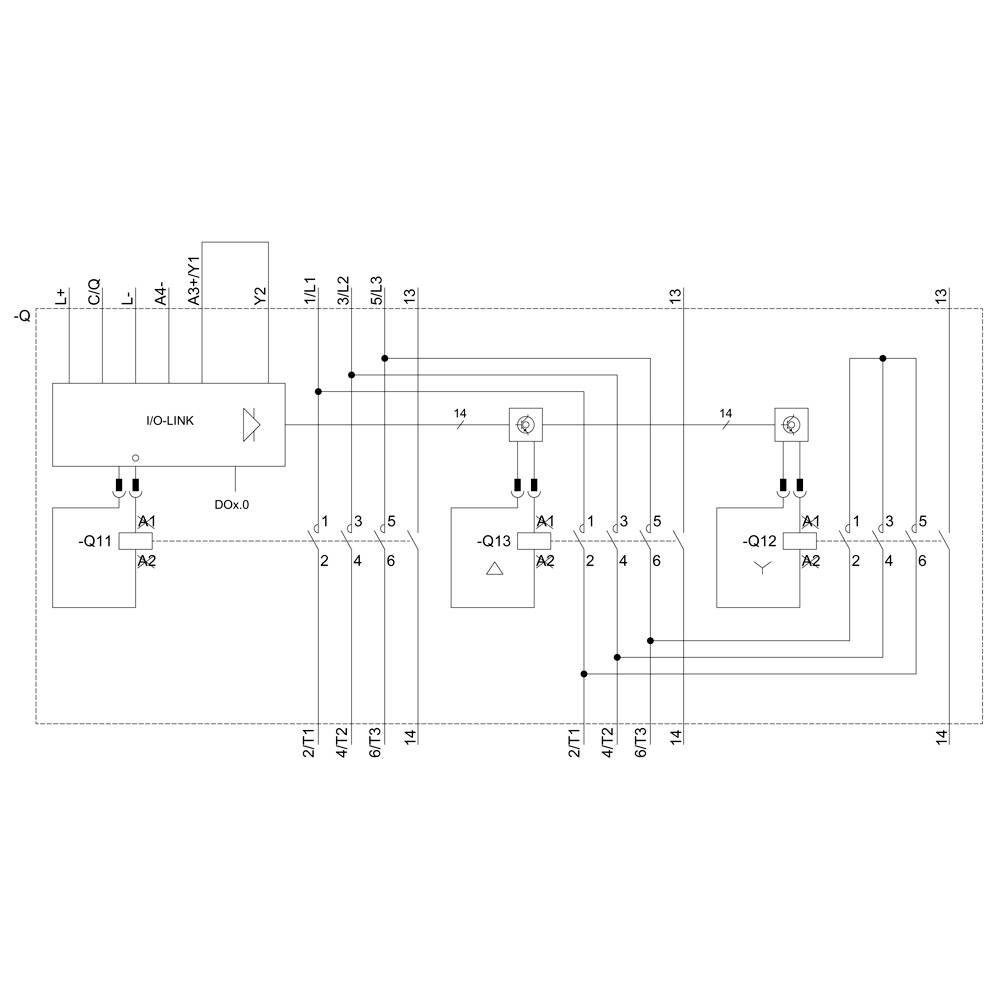

Schéma zapojenia s IO-Link modulom a relé Q11, Q12, Q13. Znázorňuje prepojenie medzi komponentmi a ich pripojenia.

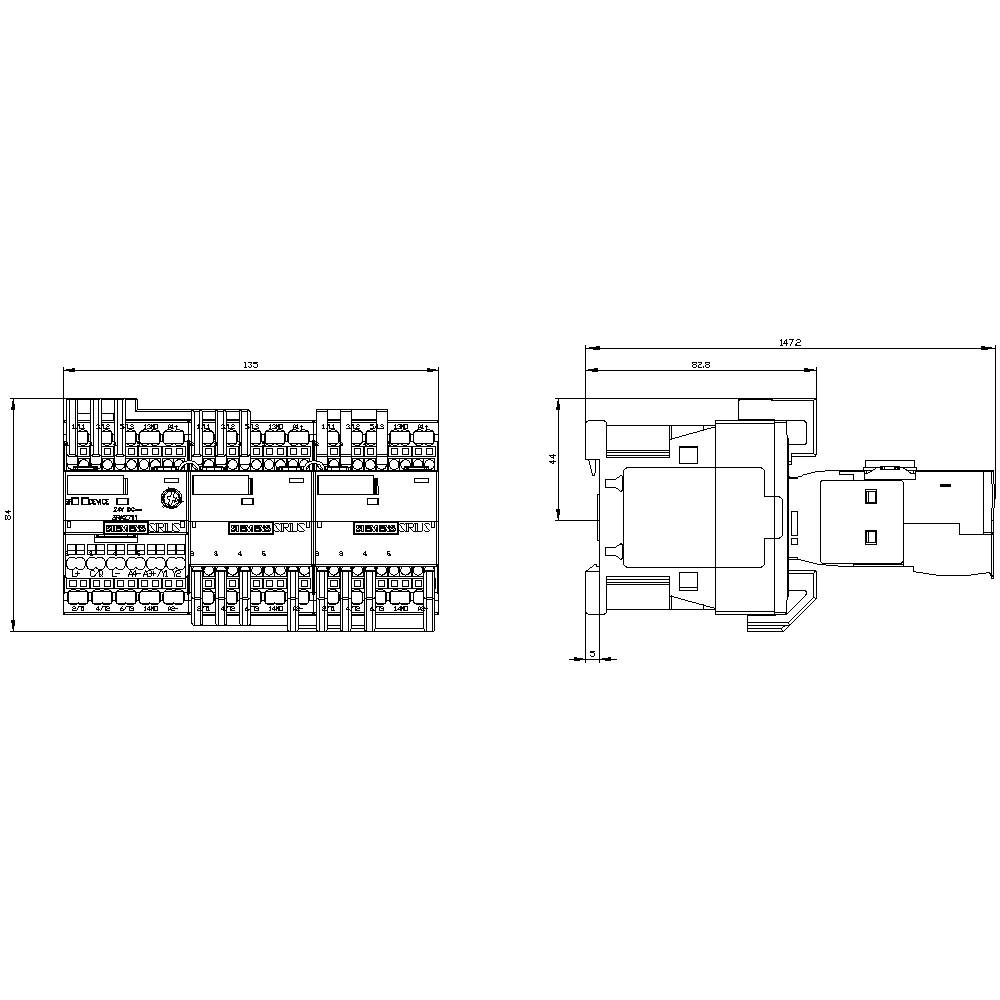

Technický výkres: Detailné stavebné plány elektrickej schémy s rozmermi v milimetroch. Zobrazuje predný a bočný pohľad.

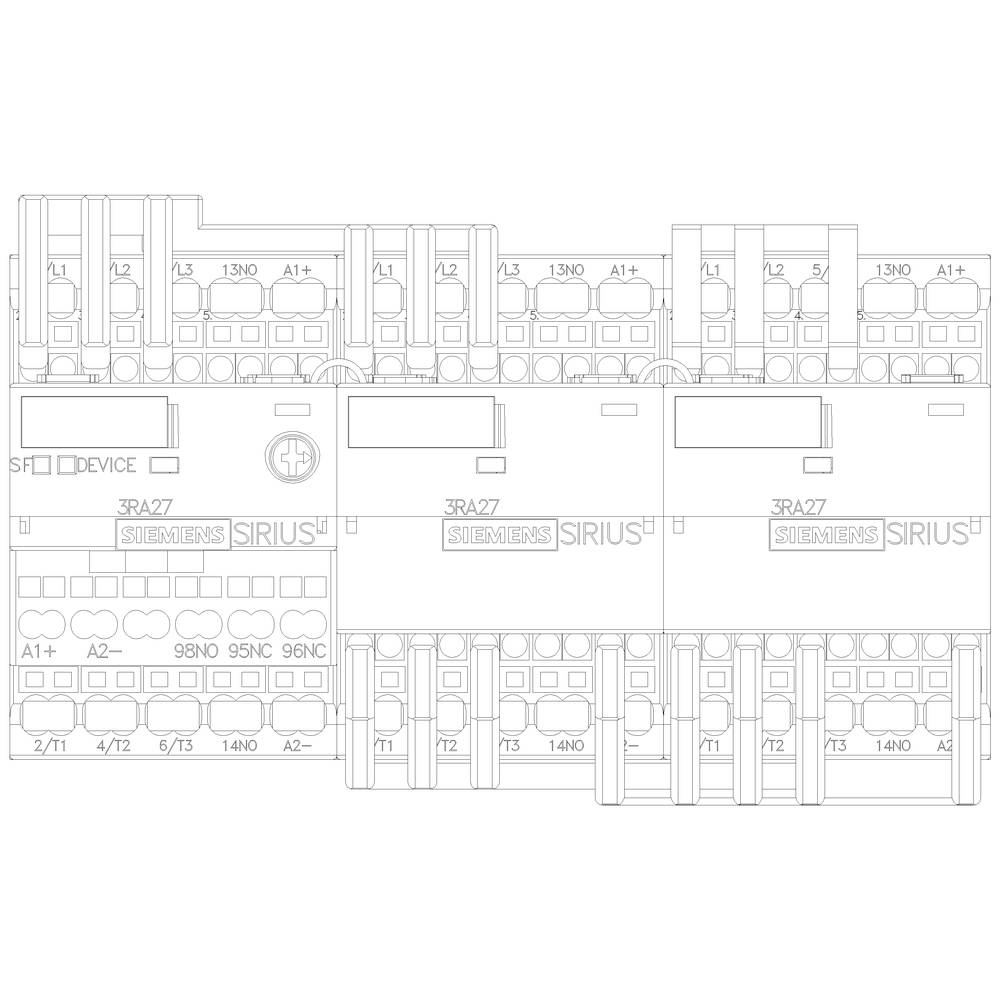

Lineárna kresba elektrického spínacieho zariadenia s viacerými komponentmi a prípojkami, označená ako 'SIRIUS' a '3RA27'.

1/6

Ilustračný obrázok

Kategória výrobku

kombinácia hviezda-trojuholník

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Single

Datasheety: (PDF)

Doručenie: Št 26. 11.

Počet

Celkom (435,00 € / kus)

509,00 €

-15 %

435,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Kombinácia hviezda-trojuholník s I / O-Link AC3, 5,5kW / 400V DC24V, 3pol. S00

Dodatočné informácie:

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Druh obalu: Single

Kategória výrobku: kombinácia hviezda-trojuholník

Typ: 3RA2415-8XE31-2BB4

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 690 V/AC

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 135 mm

V: 84 mm

Hĺbka: 145 mm

Rozmer.: (š x v x h) 135 x 84 x 145 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Star-delta contactor

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Spring clamp connection

: DC

: Other

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Kategória výrobku

Menovité napätie

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: Št 5. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: Št 5. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Na stiahnutie

Datasheet

Datasheet 1741649 Siemens 3RA2415-8XE31-2BB4 kombinácia hviezda-trojuholník 3 spínacie 690 V/AC Vhodné pre značku (relé): Siemens Single 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741649 Siemens 3RA2415-8XE31-2BB4 kombinácia hviezda-trojuholník 3 spínacie 690 V/AC Vhodné pre značku (relé): Siemens Single 1

Popis

Kombinácia hviezda-trojuholník, I / O-Link AC-3, 5,5 kW / 400 V, DC 24 V 3-pólové, veľkosť S00 Veľkosť S00, pružinové pripojenie elektrické a mechanické zamykanie 2 S integrovaná kombinácia hviezda-trojuholník SIRIUS 3RA24 pre jemné spustenie trojfázových asynchrónnych motorov.
Kombinácia hviezda-trojuholník 3RA24 je testovaná a výrobcom zostavená kombinácia troch stykačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Funkčný modul s integrovanou logikou riadenia a nastavením času, ktorý je súčasťou balenia, taktiež nahrádza kompletné zapojenie v riadiacom obvode. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie hviezda-trojuholník 3RA24 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami. K dispozícii sú aj varianty na pripojenie k rozhraniu IO-Link alebo AS-Interface.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie hviezda-trojuholník 3RA24 nahrádzajú osvedčenú sériu 3RA14.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
