Name: Siemens 3RA2415-8XH31-1BB4 kombinácia hviezda-trojuholník 3 spínacie 5.5 kW 690 V/AC Vhodné pre značku (relé): Siemens 1
Brand: Siemens
SKU: 1741658
Availability: BackOrder

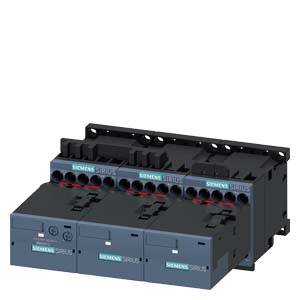

Tri elektrické riadiace jednotky s nápisom 'Siemens Sirius', namontované na kovovej doske. Vhodné pre priemyselné aplikácie.

Osoba píli drevený doska na kotúčovej píle, pričom okolo lietajú drevené triesky.

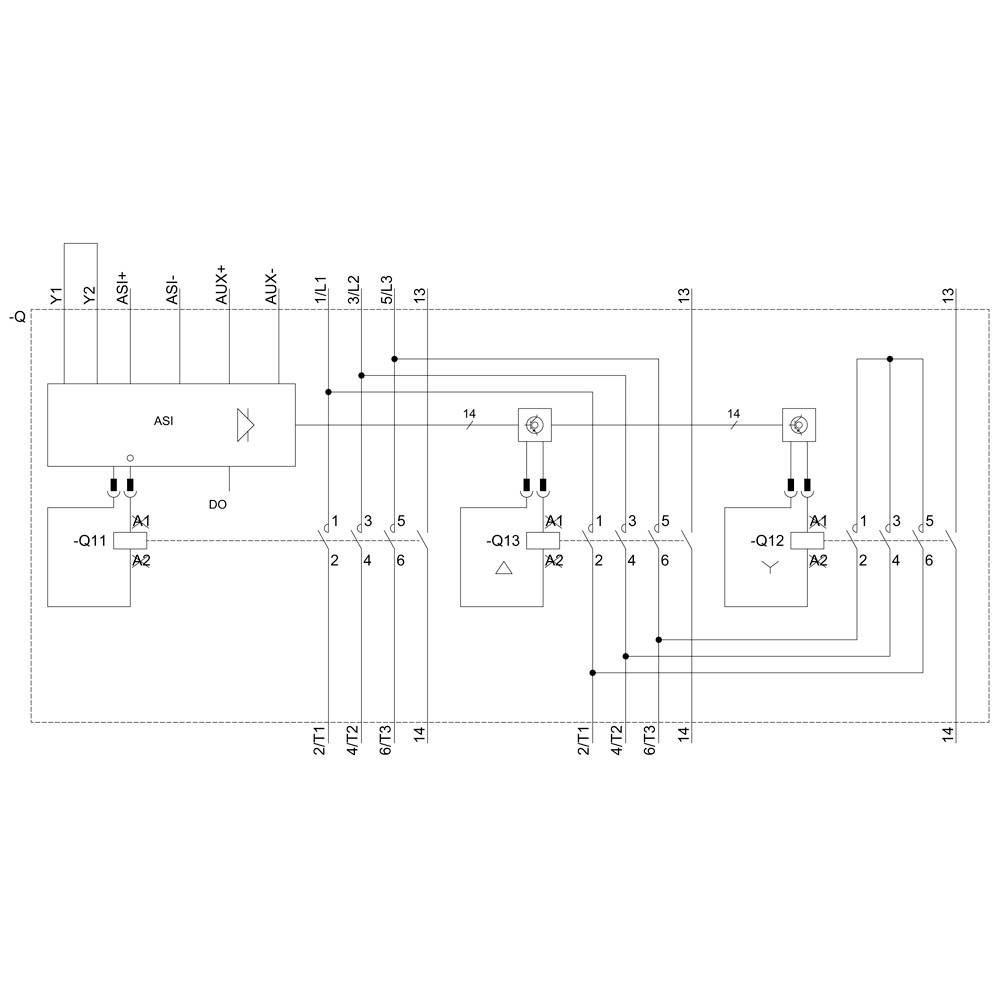

Schéma elektrického riadenia s komponentmi ako -Q11, -Q12 a -Q13, ktoré sú prepojené prostredníctvom svoriek a vedení.

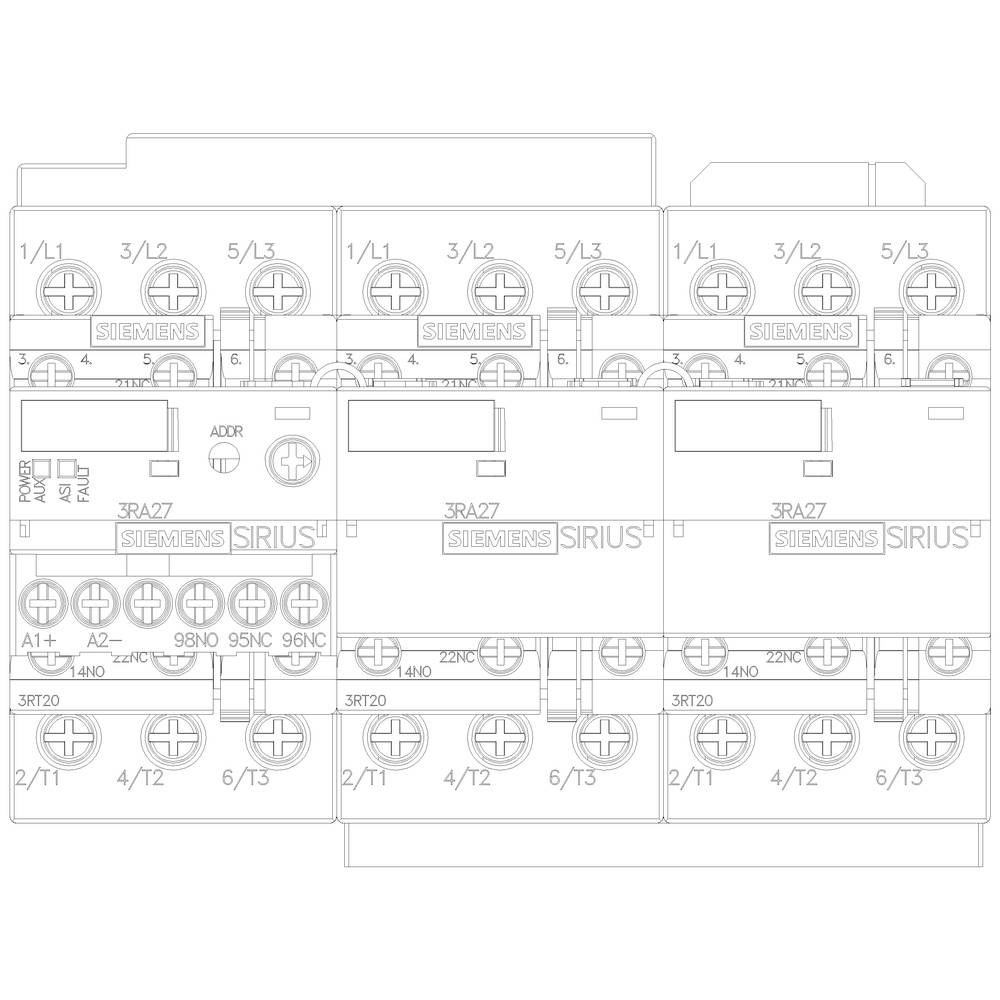

Výkres zariadenia Siemens SIRIUS s technickými detailmi a prípojkami, znázorňujúci elektrickú konfiguráciu.

1/4

Ilustračný obrázok

Kategória výrobku

kombinácia hviezda-trojuholník

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

5.5 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Št 26. 11.

Počet

Celkom (455,00 € / kus)

535,00 €

-15 %

455,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: kombinácia hviezda-trojuholník

Typ: 3RA2415-8XH31-1BB4

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 690 V/AC

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 135 mm

V: 68 mm

Hĺbka: 145 mm

Rozmer.: (š x v x h) 135 x 68 x 145 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Star-delta contactor

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Screw connection

: DC

: Other

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Kategória výrobku

Menovité napätie

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: Št 5. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: Št 5. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Na stiahnutie

Datasheet

Datasheet 1741658 Siemens 3RA2415-8XH31-1BB4 kombinácia hviezda-trojuholník 3 spínacie 5.5 kW 690 V/AC Vhodné pre značku (relé): Siemens 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741658 Siemens 3RA2415-8XH31-1BB4 kombinácia hviezda-trojuholník 3 spínacie 5.5 kW 690 V/AC Vhodné pre značku (relé): Siemens 1

Popis

Kombinácia hviezda-trojuholník, AS-i AC-3, 5,5 kW / 400 V, DC 24 V 3-pólové, veľkosť S00 skrutkové spojenie elektrické a mechanické zamykanie 3 S integrovaná kombinácia hviezda-trojuholník SIRIUS 3RA24 na jemné spustenie troch fázové asynchrónne motory.
Kombinácia hviezda-trojuholník 3RA24 je testovaná a výrobcom zostavená kombinácia troch stykačov 3RT2, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Funkčný modul s integrovanou logikou riadenia a nastavením času, ktorý je súčasťou balenia, taktiež nahrádza kompletné zapojenie v riadiacom obvode. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie hviezda-trojuholník 3RA24 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami. K dispozícii sú aj varianty na pripojenie k rozhraniu IO-Link alebo AS-Interface.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie hviezda-trojuholník 3RA24 nahrádzajú osvedčenú sériu 3RA14.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
