Name: Siemens 3RA6120-1CP32 3RA61201CP32 priamy štartér Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 4 A
Brand: Siemens
SKU: 2864765
Availability: BackOrder

Kompaktné elektronické zariadenie s nápisom 'Siemens Sirius', používané na monitorovanie a riadenie v elektrotechnických systémoch.

Vľavo je viditeľná elektrická rozvodná skriňa s otvorenými káblami a spínačmi. Vpravo mokré dažďové okno ukazuje priemyselné prostredie.

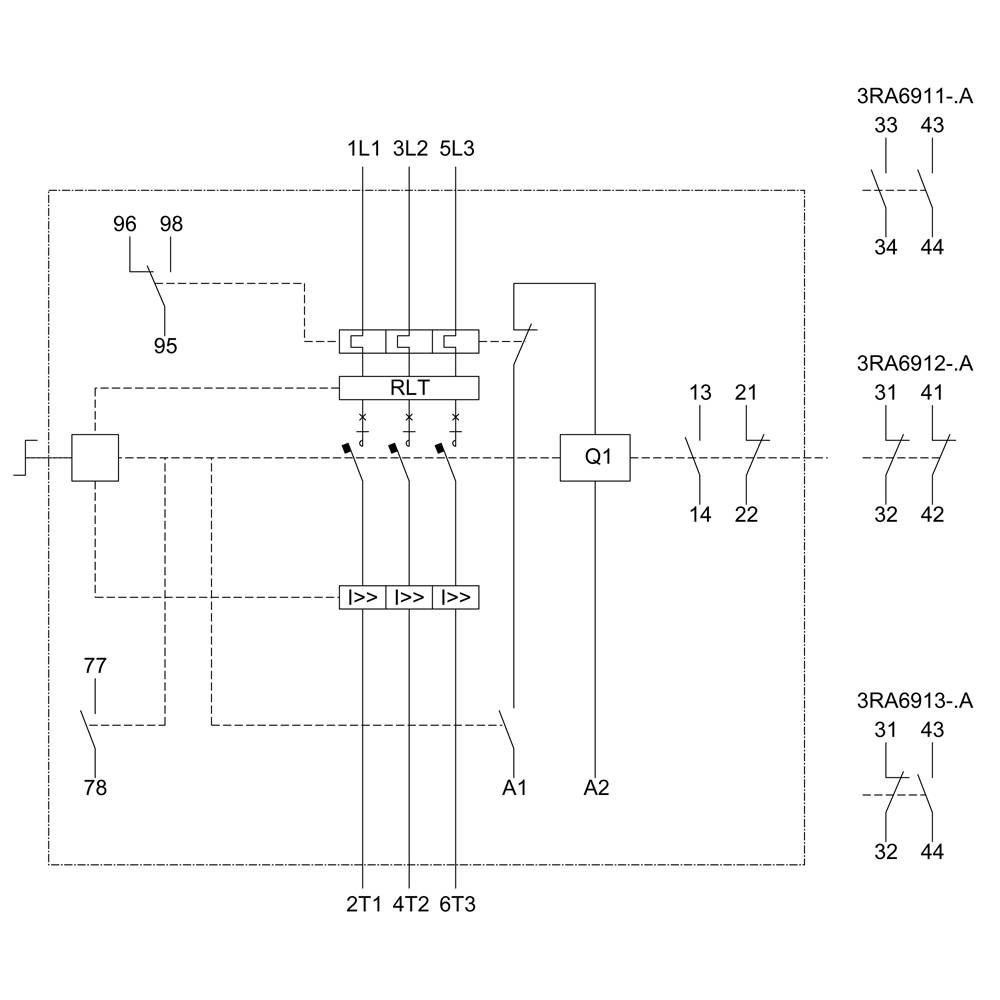

'Schéma elektrického riadiaceho obvodu s relé RLT, poistkami a spínacími bodmi 1L1, 3L2, 5L3. Obsahuje moduly 3RA6911-A, 3RA6912-A a 3RA6913-A.'

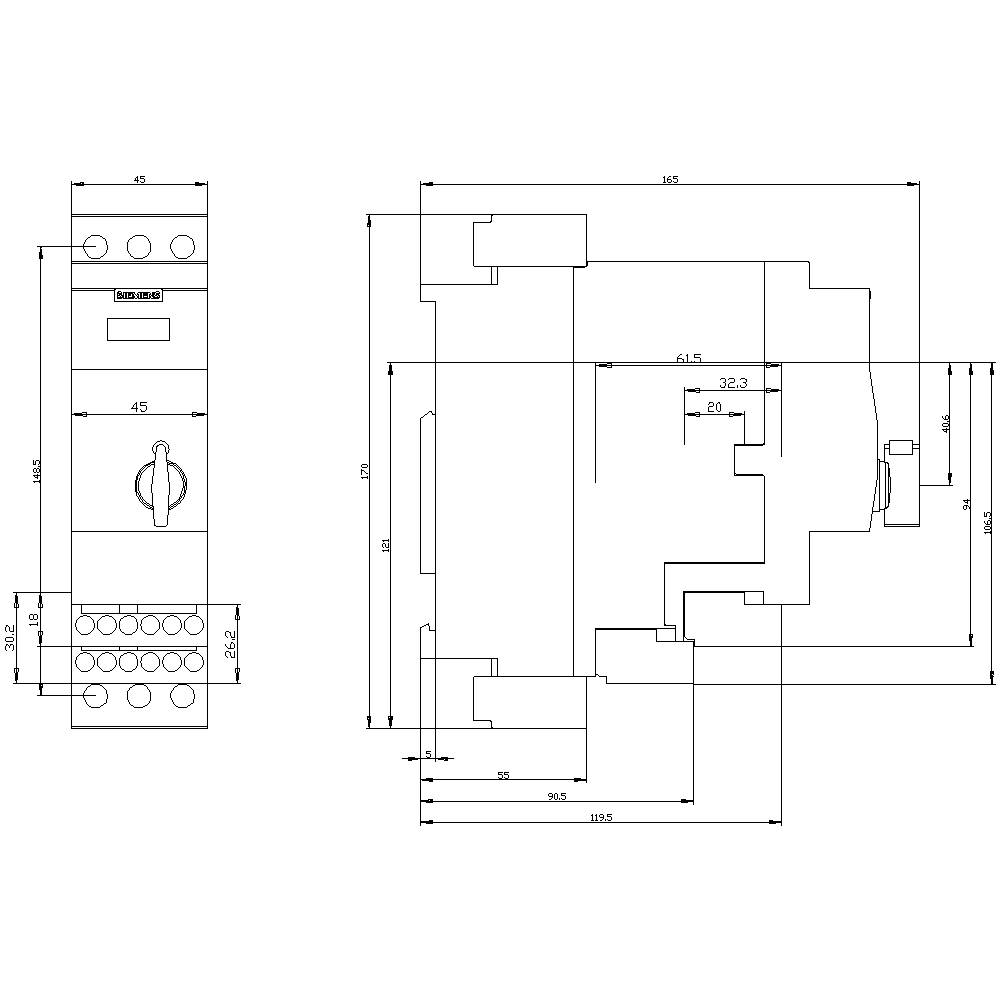

Schéma zapojenia zariadenia s pohľadom spredu a zboku. Rozmery sú uvedené v milimetroch. Zobrazuje detailné rozmery a pozície komponentov.

1/4

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 22. 12.

Počet

Set(y)

Celkom (565,00 € / kus)

565,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ zapínania: skrutkové a patentkové zapínanie
Počet palíc: 3
Počet uzáverov: 1
Počet otváračov: 1
Ochranný druh IP20
Izolačné napätie: 690V
Počet LED diód: 2

Napätie motora: 400 V

Kategória výrobku: priamy štartér

Pripojovacie prúd: 4 A

Výkon motora pri 400 V: 1.5 kW

Menovité napätie: 690 V

Číslo výrobcu: 3RA61201CP32

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Typ: 3RA6120-1CP32

Výkon motora pri 230 V / 400 V: 1.5 kW

Rozmer.: (d x š x v) 165 x 45 x 170 mm

Pripojenie: skrutkovací

Šírka: 45 mm

V: 170 mm

Dĺžka: 165 mm

Hĺbka: 165 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: IP20

Počet pólov: 3-pólové

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Výkon motora pri 400 V

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Siemens 3RA6120-1CP32 3RA61201CP32 priamy štartér Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 4 A

Objednávacie číslo:2864765

Doručenie: Ut 22. 12.

Conrad Electronic

Tento produkt

690 V

1.5 kW

4 A

1.5 kW

Min.: 1

Násobky: 1

565,00 €^*

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 priamy štartér Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:2864759

Doručenie: Št 12. 11.

Conrad Electronic

690 V

7.5 kW

15.5 A

7.5 kW

Min.: 1

Násobky: 1

234,99 €^*

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 priamy štartér Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:2864760

Doručenie: Št 12. 11.

Conrad Electronic

690 V

3 kW

6.5 A

3 kW

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RA6120-1BP32 3RA61201BP32 priamy štartér Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.25 A

Objednávacie číslo:2864764

Doručenie: Ut 22. 12.

Conrad Electronic

690 V

0.37 kW

1.25 A

0.37 kW

Min.: 1

Násobky: 1

515,00 €^*

Siemens 3RA6120-1DP32 3RA61201DP32 priamy štartér Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 12.4 A

Objednávacie číslo:2864766

Doručenie: Po 16. 11.

Conrad Electronic

690 V

5.5 kW

12.4 A

5.5 kW

Min.: 1

Násobky: 1

579,00 €^*

Siemens 3RK1308-0AA00-0CP0 3RK13080AA000CP0 priamy štartér Výkon motora pri 400 V 0.12 kW Výkon motora pri 230 V 0.16 kW 500 V Menovitý prúd 0.4 A

Objednávacie číslo:2864769

Doručenie: Št 12. 11.

Conrad Electronic

500 V

0.12 kW

400 mA

0.12 kW

Min.: 1

Násobky: 1

295,00 €^*

Siemens 3RK1308-0CA00-0CP0 3RK13080CA000CP0 priamy štartér Výkon motora pri 400 V 0.12 kW Výkon motora pri 230 V 0.16 kW 500 V Menovitý prúd 0.4 A

Objednávacie číslo:2864771

Doručenie: Po 16. 11.

Conrad Electronic

500 V

0.12 kW

400 mA

Min.: 1

Násobky: 1

389,00 €^*

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 priamy štartér Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:2263334

Nie je k dispozícii

Conrad Electronic

690 V

7.5 kW

15.5 A

Min.: 1

Násobky: 1

199,99 €^*

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 priamy štartér Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:2263335

Nie je k dispozícii

Conrad Electronic

690 V

3 kW

6.5 A

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RA6120-1BP32 3RA61201BP32 priamy štartér Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.25 A

Objednávacie číslo:2263339

Nie je k dispozícii

Conrad Electronic

690 V

0.37 kW

1.25 A

Min.: 1

Násobky: 1

489,00 €^*

Na stiahnutie

Datasheet

Datasheet 2864765 Siemens 3RA6120-1CP32 3RA61201CP32 priamy štartér Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 4 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864765 Siemens 3RA6120-1CP32 3RA61201CP32 priamy štartér Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 4 A

Popis

Kompaktný štartér SIRIUS DOL štartér 690 V AC/DC 110...240 V 50...60 Hz 1...4 A IP20 Pripojenie hlavného okruhu: skrutkové pripojenie Pripojenie pomocného okruhu: skrutkové pripojenie Kompaktný štartér SIRIUS 3RA61 pre priame spustenie troch -fázové štandardné motory do 32 A.
Zariadenia kombinujú funkcie ističov, stýkačov a elektronických nadprúdových relé a majú veľmi vysokú úroveň prevádzkovej bezpečnosti. Malá odchýlka zjednodušuje logistiku. Kompaktný dizajn šetrí miesto v rozvádzači. Vďaka odnímateľným svorkám je možná jednoduchá výmena. Zariadenia sú celosvetovo schválené (napr. IEC a UL/CSA).
Kompaktné štartéry sú k dispozícii ako priame alebo reverzné štartéry a sú k dispozícii s rôznymi rozsahmi nastavenia. Sú navrhnuté pre AC/DC prevádzku a sú dostupné so skrutkovými alebo pružinovými svorkami alebo bez svoriek.
Okrem komunikačného pripojenia cez AS-Interface je ako príslušenstvo k dispozícii systém napájania 3RA68 a pomocné kontakty, ako aj svorky.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
