Name: Siemens 3RA6120-1DP32 3RA61201DP32 priamy štartér Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 12.4 A
Brand: Siemens
SKU: 2864766
Availability: BackOrder

Ochranné relé Siemens Sirius so spínačmi a prípojkami, používané na monitorovanie a riadenie elektrických zariadení.

Otvorená rozvodná skriňa plná káblov a spínačov stojí vľavo. Vpravo je dažďom zmáčané okno, ktoré zobrazuje stroje v pozadí.

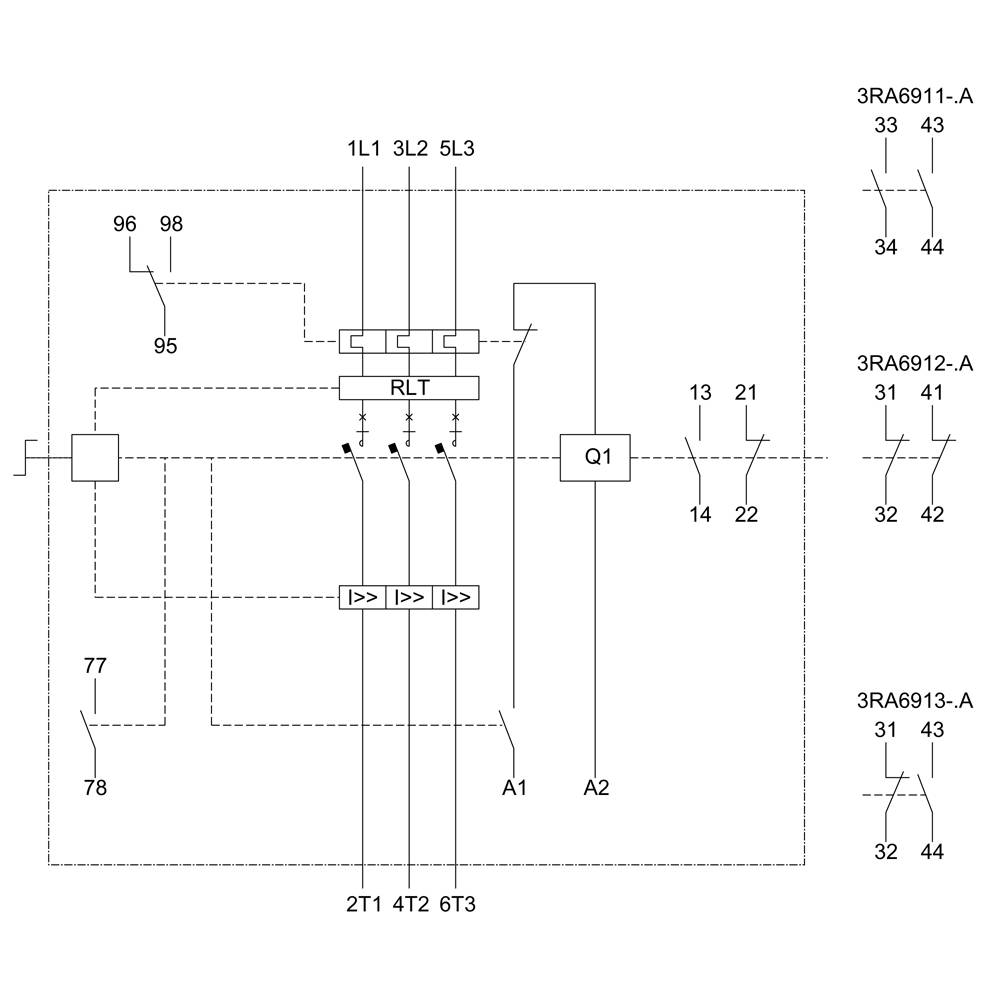

Schéma zapojenia znázorňuje elektrické prepojenia a komponenty ako 1L1, 2T1, RLT a Q1 v elektrickom systéme vrátane čísel súčiastok.

Technický výkres elektrického spínača s podrobnými rozmermi v milimetroch. Zobrazené sú predný a bočný pohľad.

1/4

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (579,00 € / kus)

579,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ zapínania: skrutkové a patentkové zapínanie
Počet palíc: 3
Počet uzáverov: 1
Počet otváračov: 1
Ochranný druh IP20
Izolačné napätie: 690V
Počet LED diód: 2

Napätie motora: 400 V

Kategória výrobku: priamy štartér

Pripojovacie prúd: 12.4 A

Výkon motora pri 400 V: 5.5 kW

Menovité napätie: 690 V

Aktívna fáza: 3

Číslo výrobcu: 3RA61201DP32

Menovitý prúd: 12.4 A

Menovitý prúd - filter: 12.4 A

Typ: 3RA6120-1DP32

Výkon motora pri 230 V / 400 V: 5.5 kW

Rozmer.: (d x š x v) 165 x 45 x 170 mm

Pripojenie: skrutkovací

Šírka: 45 mm

V: 170 mm

Dĺžka: 165 mm

Hĺbka: 165 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: IP20

Počet pólov: 3-pólové

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RA6120-1DP32 3RA61201DP32 priamy štartér Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 12.4 A

Objednávacie číslo:2864766

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

690 V

12.4 A

5.5 kW

Min.: 1

Násobky: 1

579,00 €^*

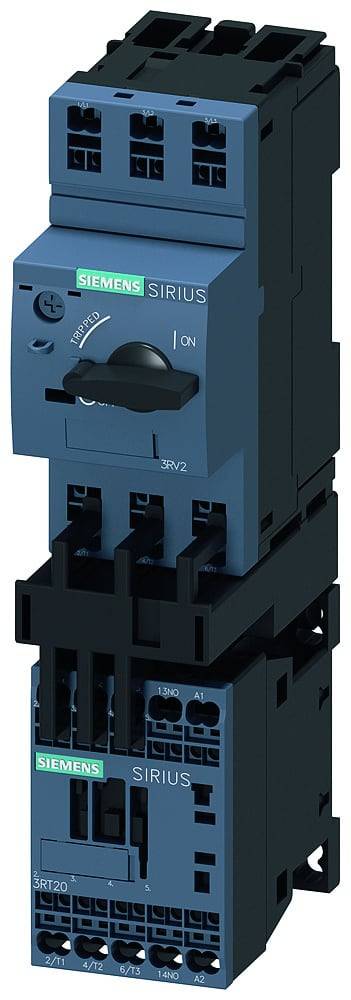

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 priamy štartér Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:2864759

Doručenie: St 11. 11.

Conrad Electronic

690 V

15.5 A

7.5 kW

Min.: 1

Násobky: 1

234,99 €^*

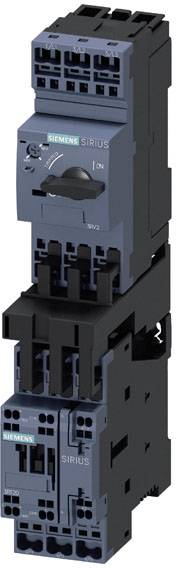

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 priamy štartér Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:2864760

Doručenie: St 11. 11.

Conrad Electronic

690 V

6.5 A

3 kW

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RA6120-1BP32 3RA61201BP32 priamy štartér Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.25 A

Objednávacie číslo:2864764

Doručenie: Št 17. 12.

Conrad Electronic

690 V

1.25 A

0.37 kW

Min.: 1

Násobky: 1

515,00 €^*

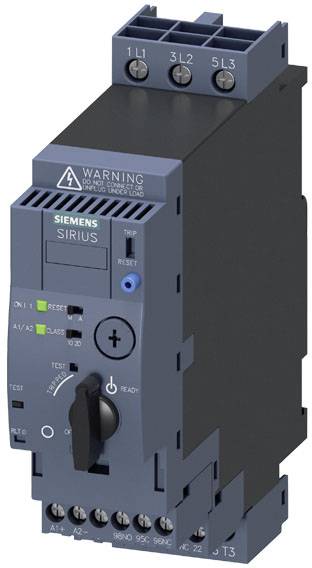

Siemens 3RA6120-1CP32 3RA61201CP32 priamy štartér Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 4 A

Objednávacie číslo:2864765

Doručenie: Št 17. 12.

Conrad Electronic

690 V

4 A

1.5 kW

Min.: 1

Násobky: 1

565,00 €^*

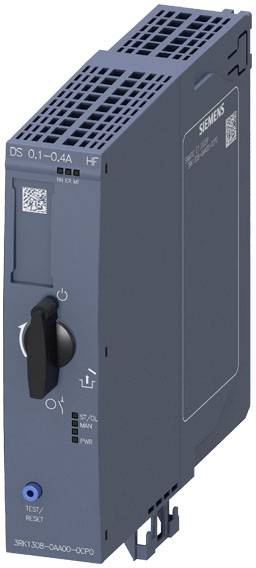

Siemens 3RK1308-0AA00-0CP0 3RK13080AA000CP0 priamy štartér Výkon motora pri 400 V 0.12 kW Výkon motora pri 230 V 0.16 kW 500 V Menovitý prúd 0.4 A

Objednávacie číslo:2864769

Doručenie: St 11. 11.

Conrad Electronic

500 V

400 mA

0.12 kW

Min.: 1

Násobky: 1

295,00 €^*

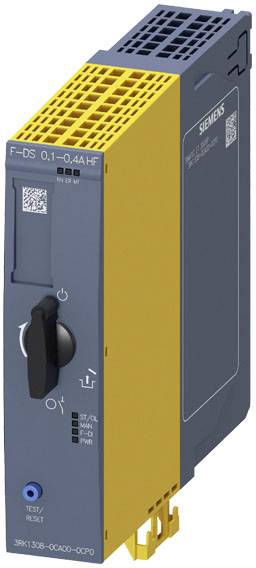

Siemens 3RK1308-0CA00-0CP0 3RK13080CA000CP0 priamy štartér Výkon motora pri 400 V 0.12 kW Výkon motora pri 230 V 0.16 kW 500 V Menovitý prúd 0.4 A

Objednávacie číslo:2864771

Doručenie: St 11. 11.

Conrad Electronic

500 V

400 mA

0.12 kW

Min.: 1

Násobky: 1

389,00 €^*

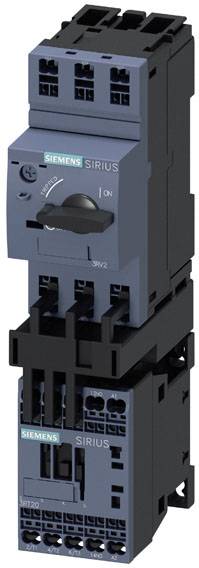

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 priamy štartér Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:2263334

Nie je k dispozícii

Conrad Electronic

690 V

15.5 A

7.5 kW

Min.: 1

Násobky: 1

199,99 €^*

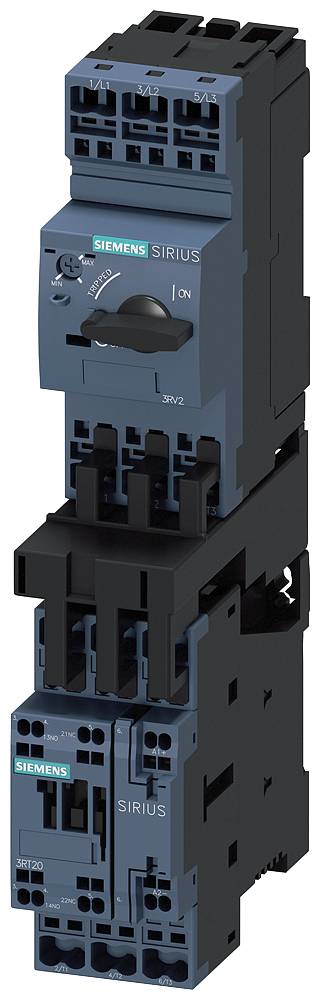

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 priamy štartér Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:2263335

Nie je k dispozícii

Conrad Electronic

690 V

6.5 A

3 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RA6120-1BP32 3RA61201BP32 priamy štartér Výkon motora pri 400 V 0.37 kW 690 V Menovitý prúd 1.25 A

Objednávacie číslo:2263339

Nie je k dispozícii

Conrad Electronic

690 V

1.25 A

0.37 kW

Min.: 1

Násobky: 1

489,00 €^*

Na stiahnutie

Datasheet

Datasheet 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 priamy štartér Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 12.4 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 priamy štartér Výkon motora pri 400 V 5.5 kW 690 V Menovitý prúd 12.4 A

Popis

Kompaktný štartér SIRIUS DOL štartér 690 V AC/DC 110...240 V 50...60 Hz 3...12 A IP20 Pripojenie hlavného okruhu: skrutkové pripojenie Pripojenie pomocného okruhu: skrutkové pripojenie Kompaktný štartér SIRIUS 3RA61 pre priame spustenie troch -fázové štandardné motory do 32 A.
Zariadenia kombinujú funkcie ističov, stýkačov a elektronických nadprúdových relé a majú veľmi vysokú úroveň prevádzkovej bezpečnosti. Malá odchýlka zjednodušuje logistiku. Kompaktný dizajn šetrí miesto v rozvádzači. Vďaka odnímateľným svorkám je možná jednoduchá výmena. Zariadenia sú celosvetovo schválené (napr. IEC a UL/CSA).
Kompaktné štartéry sú k dispozícii ako priame alebo reverzné štartéry a sú k dispozícii s rôznymi rozsahmi nastavenia. Sú navrhnuté pre AC/DC prevádzku, sú dostupné so skrutkovým alebo pružinovým pripojením alebo bez svoriek.
Okrem komunikačného pripojenia cez AS-Interface je ako príslušenstvo k dispozícii systém napájania 3RA68 a pomocné kontakty, ako aj svorky.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
