Name: Siemens 3RH1921-1EA02 pomocný spínač 2 rozpínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2862254
Availability: BackOrder

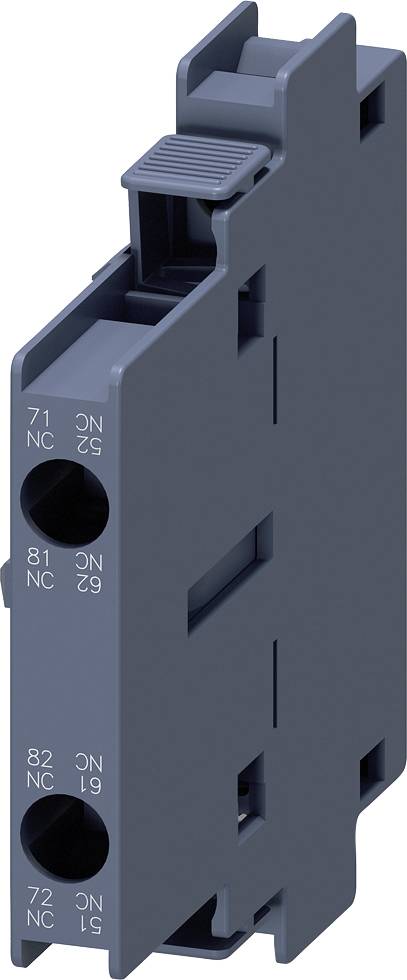

Sivý elektronický spínací modul s pripojovacími svorkami a označením '71, 81, 82, NC, ON'.

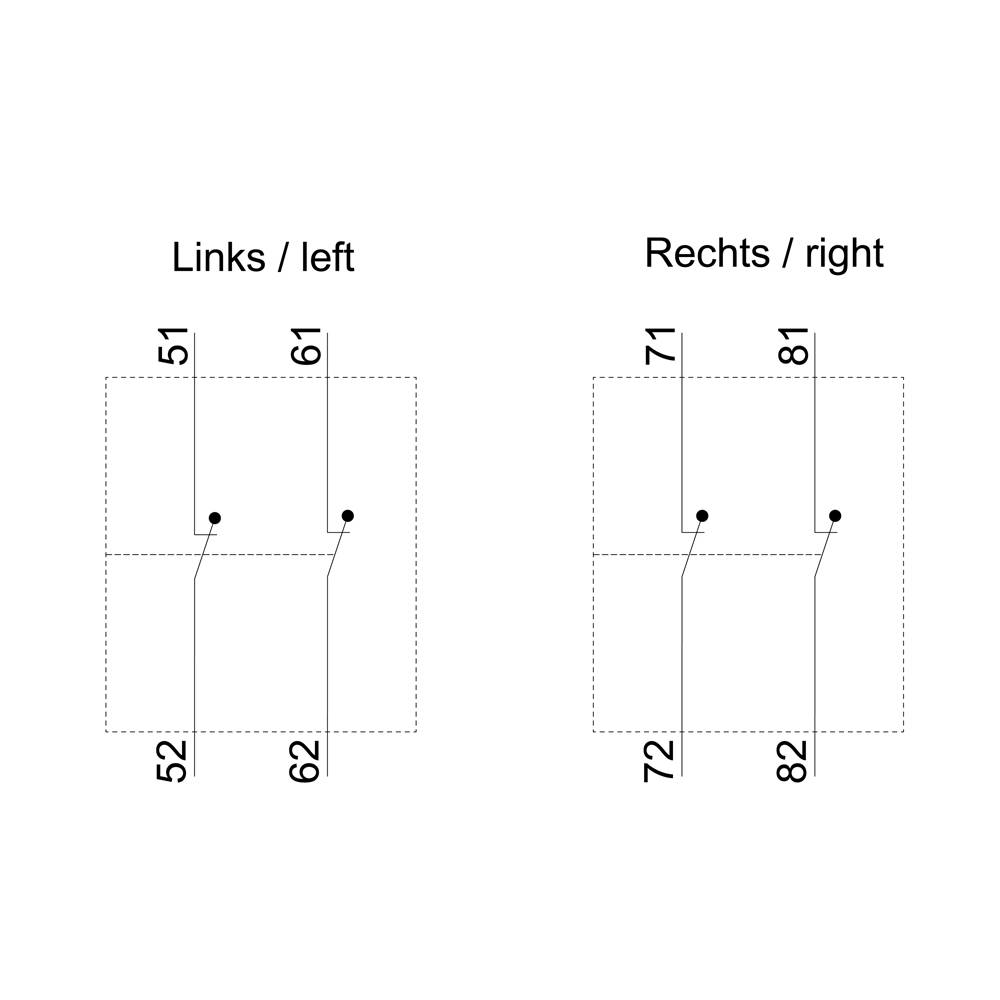

'Vľavo' zobrazuje dve zvislé línie s bodmi v polohách 51, 52, 61, 62. 'Vpravo' zobrazuje dve zvislé línie s bodmi v polohách 71, 72, 81, 82.

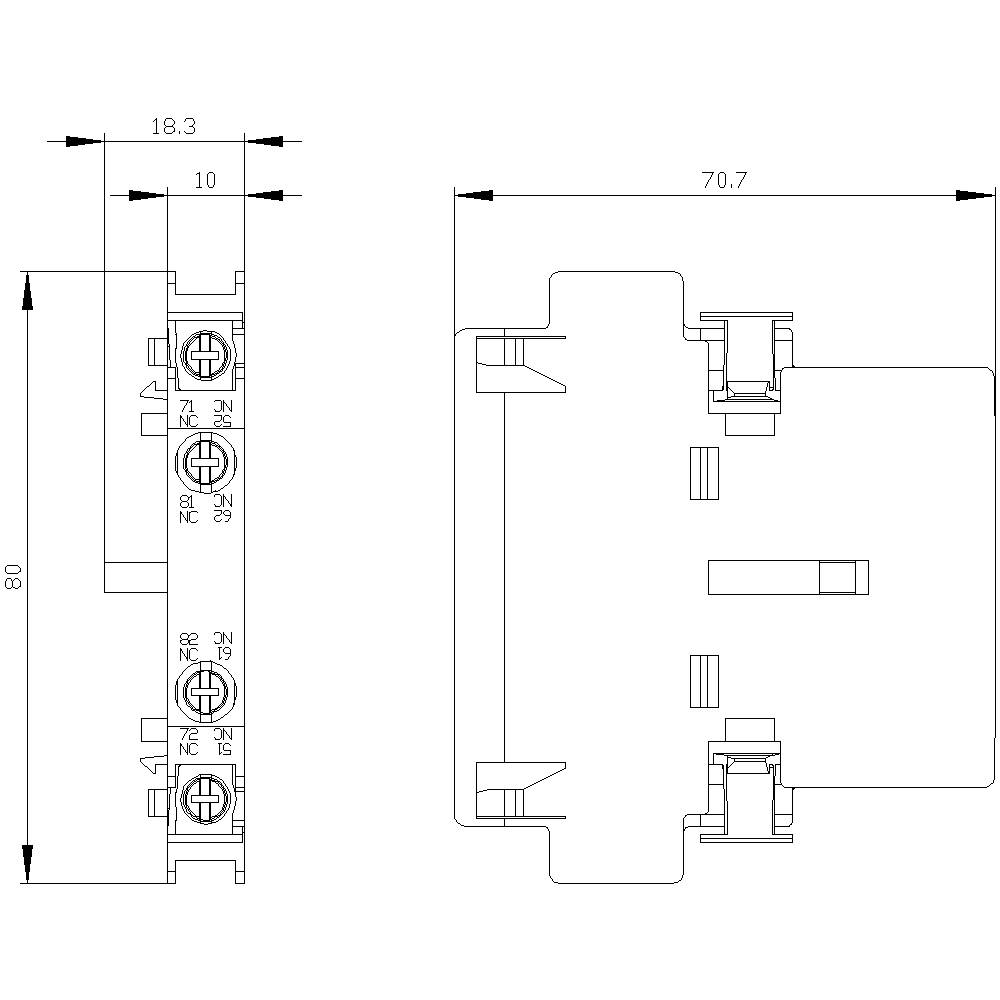

Technický výkres elektrického spínacieho zariadenia s rozmermi: šírka 18,3 mm, výška 80 mm, hĺbka 70,7 mm. Bočný a pohľad spredu.

1/3

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

skrutkovací

Typ

3RH1921-1EA02

Konštrukčná veľkosť

Typ kontaktu

2 rozpínacie

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (23,99 € / kus)

23,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Konštrukcia produktu: prvá strana montovateľná
Funkcia produktu / kontakt zrkadla: áno
Funkcia produktu / kontakt zrkadla, poznámka: s 3RT1
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť na použitie: Pomocný a silový stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Kategória výrobku: pomocný spínač

Typ: 3RH1921-1EA02

Konštrukčná veľkosť: S0

Typ kontaktu: 2 rozpínacie

Pomocný kontakt: 2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutkovací

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 10 mm

V: 80 mm

Hĺbka: 71 mm

Rozmer.: (š x v x h) 10 x 80 x 71 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2862254 Siemens 3RH1921-1EA02 pomocný spínač 2 rozpínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862254 Siemens 3RH1921-1EA02 pomocný spínač 2 rozpínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Popis

Prvý bočný pomocný spínač 2 kontakty NC, skrutkové pripojenie, pre stýkače 3RT1 Pomocné spínače SIRIUS 3RH19 na rozšírenie pomocných kontaktov v riadiacom obvode.
Tento pomocný spínač 3RH19 je možné namontovať na stýkače 3RT1 veľkosti S0-S12 bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
