Siemens 3RH2131-2AH00 pomocný stýkač 3 spínacie Piece 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:
Priemyselný stykač so štítkom 'Siemens Sirius', zobrazený v trojrozmernom pohľade, čierne puzdro, viaceré pripojovacie svorky.
Otvorený rozvádzač s rôznymi komponentmi a kabelážou.
Znázornenie pomocných strelcov a pomocných náhradných strelcov pre pomocné elektrické obvody vrátane pripájacích adaptérov, funkčného modulu a príslušenstva.

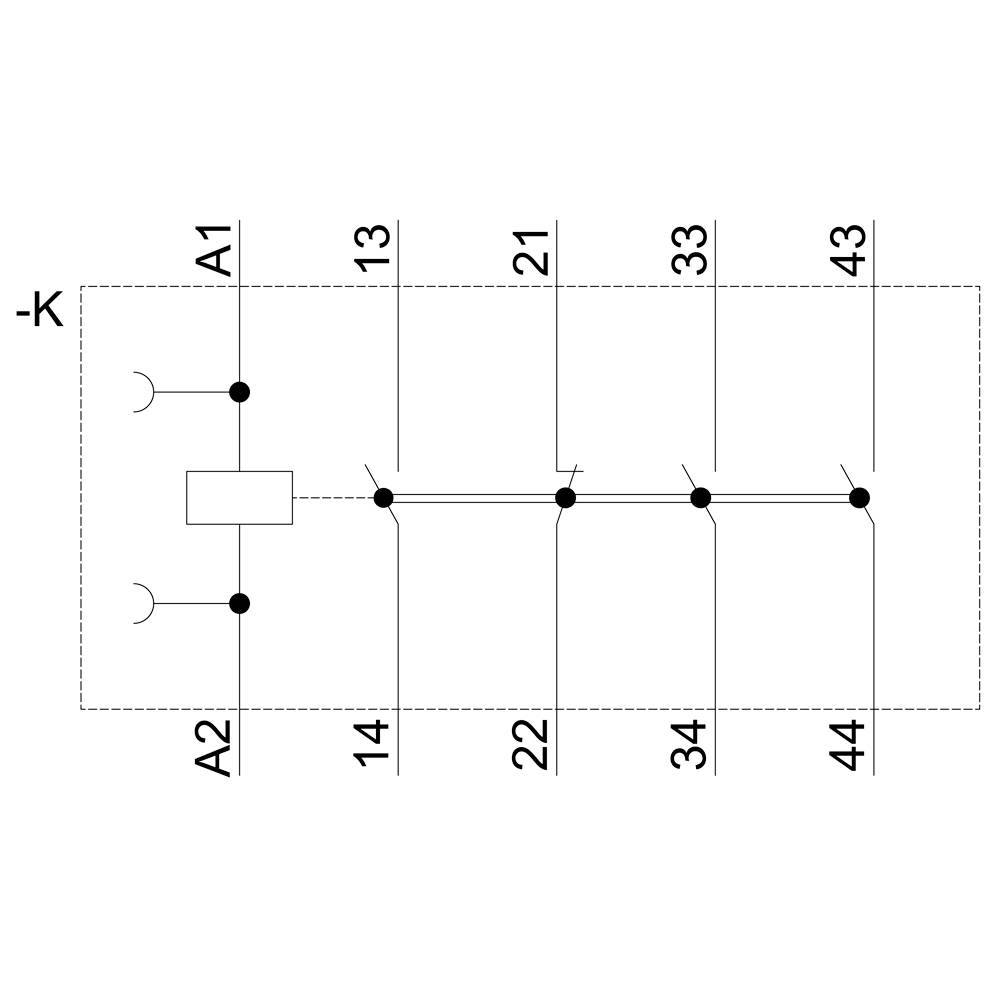

Schéma elektrického zapojenia s relé 'K'. Svorky: A1, A2; Prepojenia: 13-14, 21-22, 33-34, 43-44.
Technický výkres elektrického spínača s tromi pohľadmi: čelný pohľad, pohľad z boku a pohľad zhora so všetkými rozmermi.

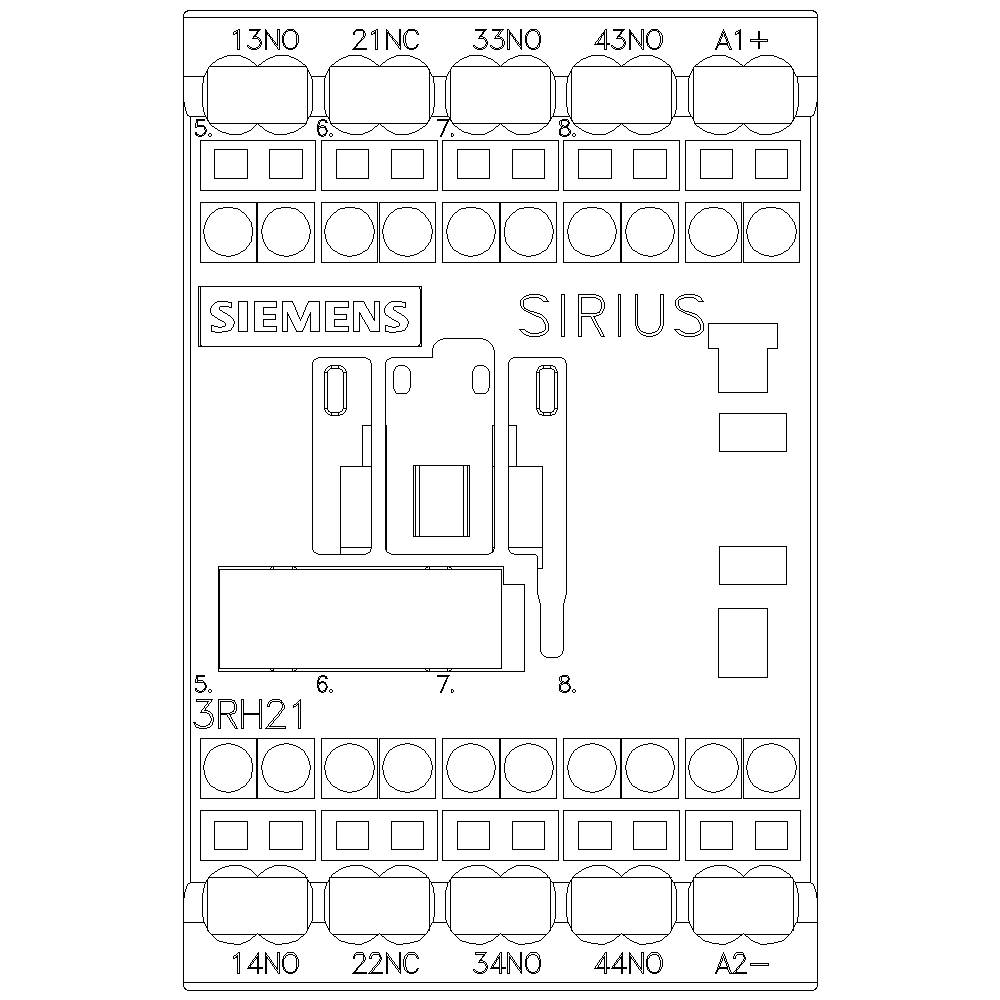

Technický výkres Siemens SIRIUS relé s rozložením svoriek a označeniami. Obsahuje svorky 13NO, 21NC, 33NO, 43NO.
1/6
Ilustračný obrázok
Kategória výrobku
pomocný stýkač
Počet pólov
4-pólové
Pripojenie
prípojka s pružinovým protiťahom
Druh obalu
Piece
Typ
3RH2131-2AH00
Datasheety: (PDF)
Doručenie: Št 5. 11.
Počet
Celkom (55,99 € / kus)
55,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Technické parametre

  • Typ napätia: AC
Druh obalu

Piece

Kategória výrobku

pomocný stýkač

Typ

3RH2131-2AH00

Konštrukčná veľkosť

S00

Počet pólov

4-pólové

Typ kontaktu

3 spínacie

Pomocný kontakt

1 rozpínací

3 spínacie

Riadiace napätie (max.)

48 V/AC

Rozsah riadiaceho napätia

48 V/AC (max)

Vhodné pre sériu

Siemens Sirius

Druh montáže

zaklapávacie uchytenie

upevnenie pomocou skrutiek

Pripojenie

prípojka s pružinovým protiťahom

Mechanická životnosť

30 000 000

IP20

Min. teplota

-25 °C

Max. teplota

+60 °C

Šírka

45 mm

V

70 mm

Hĺbka

73 mm

Rozmer.

(š x v x h) 45 x 70 x 73 mm

Obsah

1 ks

Spĺňa RoHS

áno

3

1

3 A

Spring clamp connection

AC

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1732545 Siemens 3RH2131-2AH00 pomocný stýkač 3 spínacie Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1732545 Siemens 3RH2131-2AH00 pomocný stýkač 3 spínacie Piece 1 ks

Popis

Relé stýkača, 3 Z + 1 V, 48 V AC, 50/60 Hz, veľkosť S00, pružinové pripojenie SIRIUS 3RH2 pomocný stýkač na spínanie riadiacich signálov v riadiacom obvode.
Relé stykačov SIRIUS 3RH2 má štandardizované označenie pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia stykačových relé je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahlu škálu príslušenstva pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Stykačové relé 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.
  • Upozornenie
    V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
