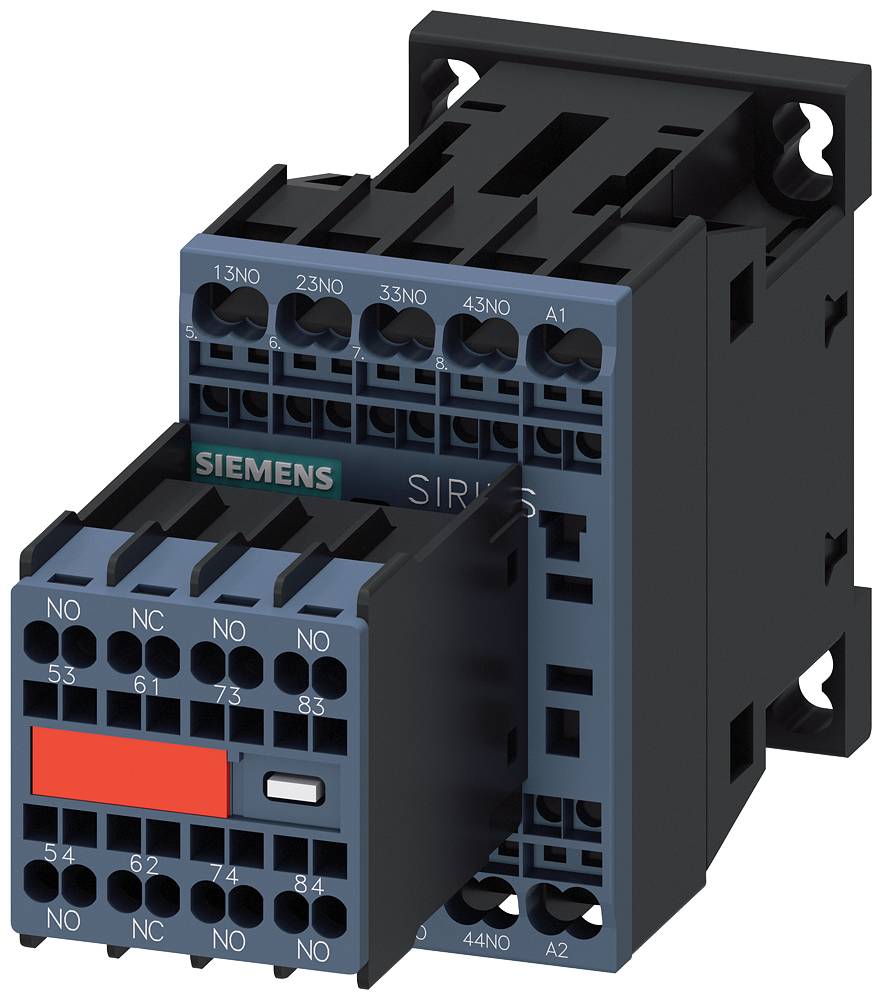

Name: Siemens 3RH2271-2BB40 pomocný stýkač 4 W Vhodné pre značku (relé): Siemens Single 1 ks
Brand: Siemens
SKU: 2862358
Availability: BackOrder

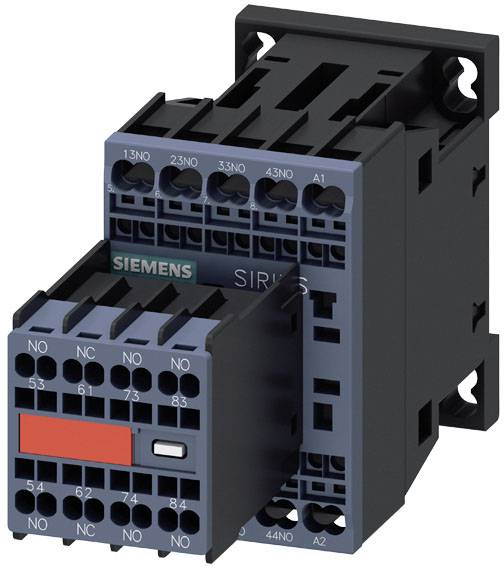

Na obrázku je Siemens SIRIUS stýkač, elektrické spínacie zariadenie používané v priemyselných aplikáciách na riadenie motorov.

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Výkon

4 W

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Single

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (114,99 € / kus)

114,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Percento nebezpečných porúch / pri vysokej miere dopytu: 73
Percento nebezpečných porúch / s nízkou mierou dopytu: 40
Nábehový výkon / magnetickej cievky / pri DC: 4 W
Prídržný výkon / magnetickej cievky / pri DC: 4 W
Nadmorská výška inštalácie / nad morom / maximum: 2000 m
Verzia poistkovej vložky / na ochranu pomocného spínača proti skratu / potrebná: poistka gL/gG: 10 A
Ochrana proti dotyku / na prednej strane: pri zvislom dotyku spredu je bezpečné pre prsty
Montážna poloha: otočná +/- 180° s vertikálnou montážnou rovinou, možno nakloniť dopredu a dozadu o +/- 22,5° s vertikálnou montážnou rovinou
Frekvencia spínania / pri AC-12 / maximálne [1/h]: 1000
Frekvencia spínania / pri AC-14 / maximálne [1/h]: 1000
Frekvencia spínania / pri AC-15 / maximálne [1/h]: 1000
Frekvencia spínania / pri DC-12 / maximálne [1/h]: 1000
Frekvencia spínania / pri DC-13 / maximálne [1/h]: 1000
Funkcia produktu / nútená prevádzka: áno
Oblasť použitia: na spínanie riadiacich signálov v riadiacom obvode
Odolné napätie: 6 kV
Stupeň znečistenia: 3
Prevedenie ističa / na skratovú ochranu pomocného obvodu / do 230 V: C charakteristika: 6 A; 0,4 kA
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 12)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 4 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 2,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lanka / bez opracovania koncov vodičov: 2x (0,5 ... 2,5 mm²)

Druh obalu: Single

Kategória výrobku: pomocný stýkač

Typ: 3RH2271-2BB40

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Pomocný kontakt: 7 spínacích kontaktov
1 rozpínací

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

: 4 W

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 1 000 000

Reakčná doba: 13 ms

Čas rozpadu: 100 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 121 mm

Rozmer.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862358 Siemens 3RH2271-2BB40 pomocný stýkač 4 W Vhodné pre značku (relé): Siemens Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862358 Siemens 3RH2271-2BB40 pomocný stýkač 4 W Vhodné pre značku (relé): Siemens Single 1 ks

Popis

Stýkačové relé, 7 NO + 1 NC, 24 V DC, veľkosť S00, pružinové pripojenie, neodpojiteľný pomocný spínač Stýkačové relé SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stýkačové relé SIRIUS 3RH2 majú označenie pripojenia v súlade so štandardom a spoľahlivú a časovo nenáročnú technológiu pripojenia. Výstupné násobenie umožňuje súčasné spínanie viacerých pomocných obvodov. Všetky kontakty sú dostupné aj ako SUVA varianty s pozitívnym vedením pre bezpečnostné aplikácie. Relé stýkačov sú odolné voči poveternostným vplyvom, majú vysokú spoľahlivosť kontaktov a sú vhodné na celosvetové použitie vďaka príslušným schváleniam (napr. IEC a UL/CSA).
Sú dostupné s AC alebo DC prevádzkou a sú dostupné so skrutkovou alebo pružinovou technológiou. Základné prevedenie pomocných stýkačov má 4 póly a možno ich rozšíriť na 8 pólov nacvaknutím pomocných spínačov.
Široký sortiment príslušenstva pre stýkače 3RT2 pre veľkosti S00 až S3 možno použiť aj pre stýkačové relé 3RH2.
Stýkačové relé 3RH2 nahrádzajú osvedčenú sériu 3RH1.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
