Siemens 3RH2344-2BB40 pomocný stýkač 4 spínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:
Elektrický stykač s viacerými pripojeniami, súčasť série Siemens SIRIUS, používaný v rozvádzačoch na ovládanie motorov.
Otvorená rozvodná skriňa s niekoľkými radmi elektrických komponentov a kabeláže. Hlavná súčasť priemyselných zariadení.
Diagram rôznych poistiek a adaptérov s farebnými legendami. Zobrazuje možnosti zapojenia a pripojenia pre pomocné a prepájacie poistky.

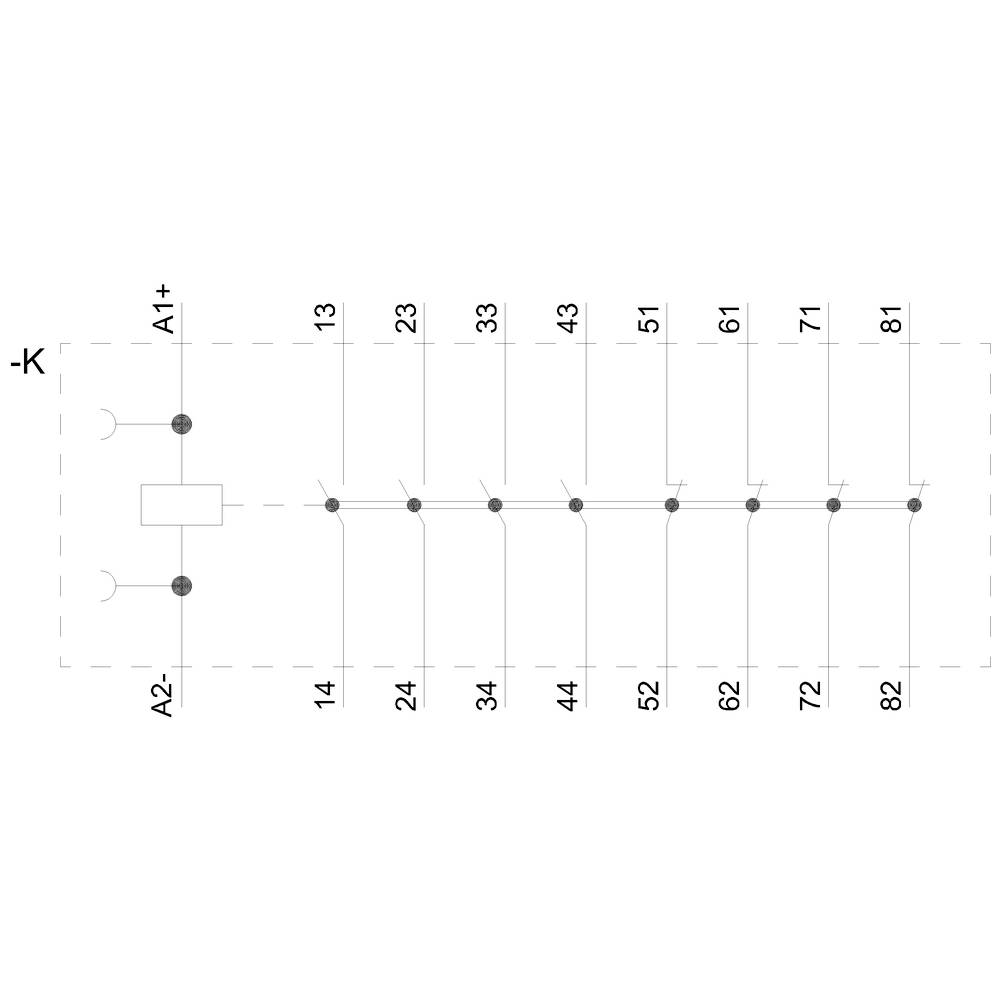

'Schéma svoriek elektrického zariadenia s číslovaním od 13 do 14 až 82, pripojenia a schematický symbol A1+ a A2-.'

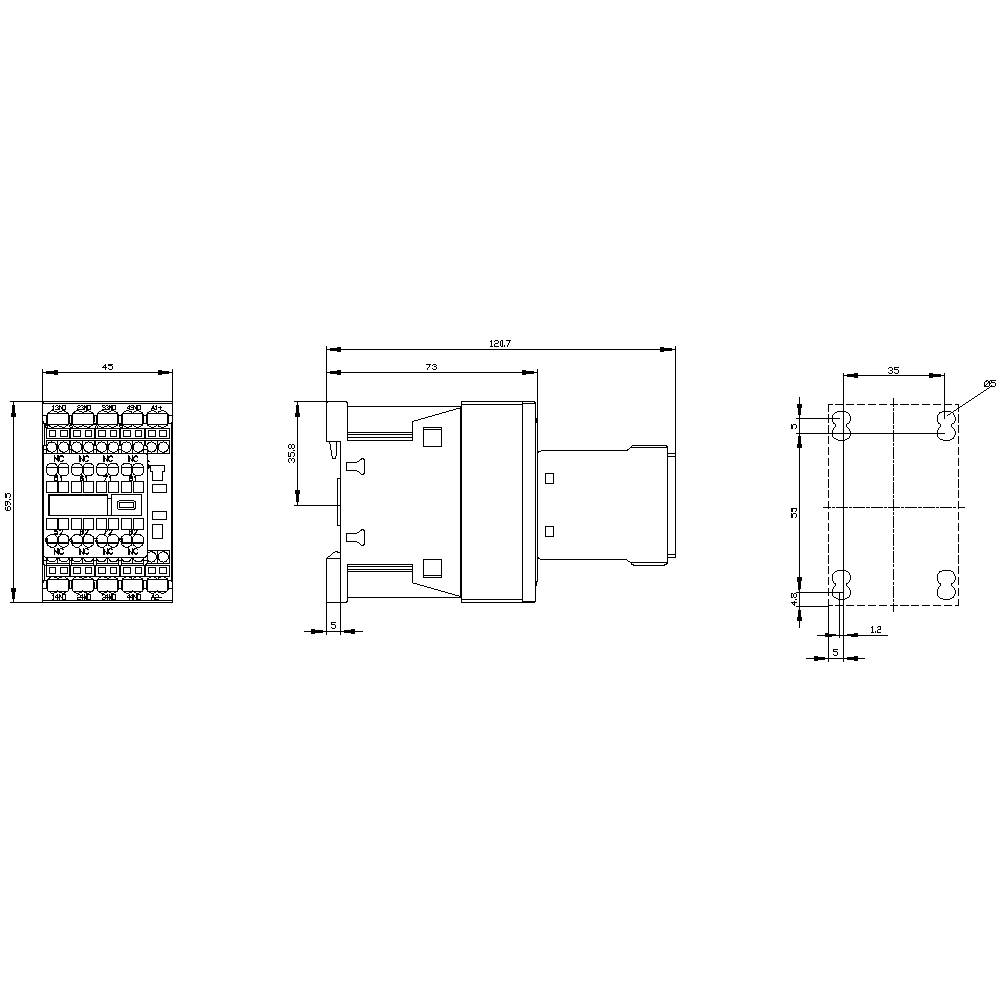

Technický výkres elektronickej súčiastky s tromi pohľadmi: Pohľad spredu zobrazuje elektrický obvod, bočný a horný pohľad ukazujú rozmery.

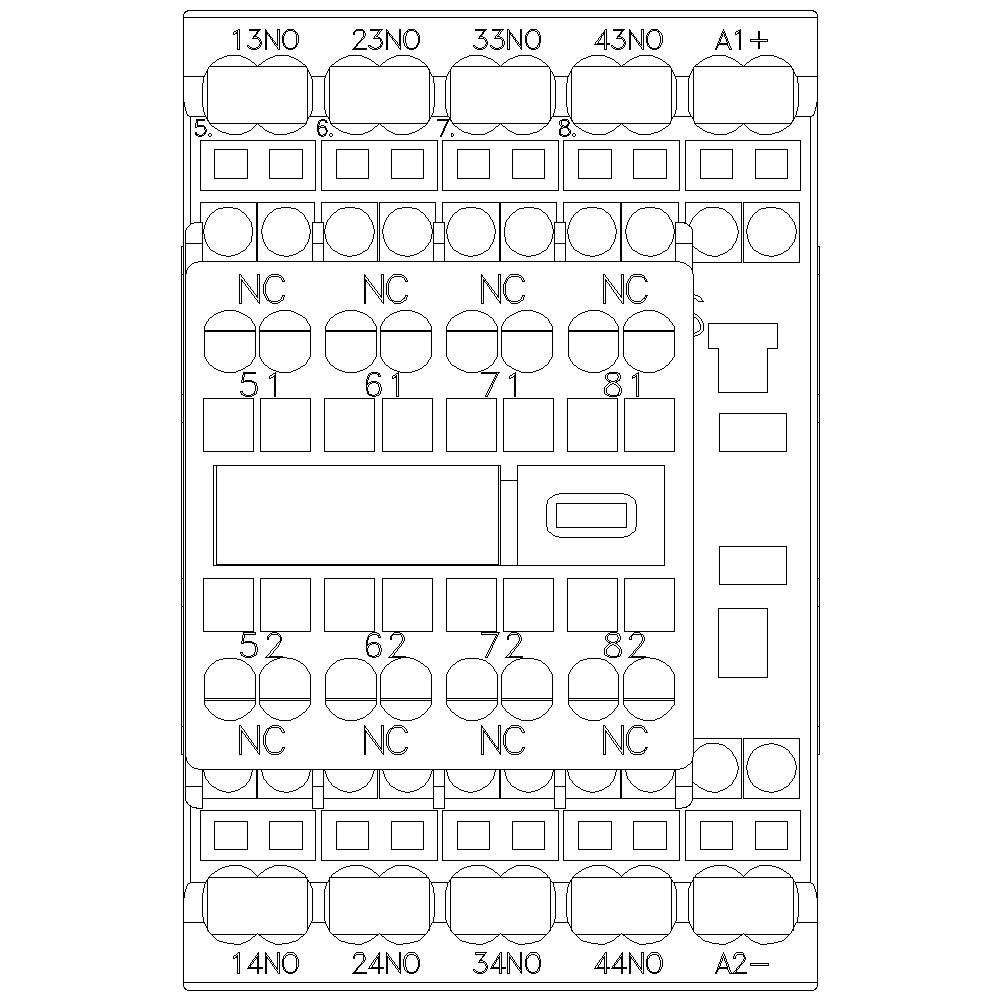

Elektrické prepínacie relé s viacerými kontaktmi, číslovanými od 13 do 83 a označenými ako 'NO' a 'NC'.
1/6
Ilustračný obrázok
Kategória výrobku
pomocný stýkač
Počet pólov
4-pólové
Pripojenie
prípojka s pružinovým protiťahom
Druh obalu
Piece
Typ
3RH2344-2BB40
Datasheety: (PDF)
Doručenie: Št 5. 11.
Počet
Celkom (67,99 € / kus)
67,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Technické parametre

  • Typ napätia: DC
Druh obalu

Piece

Kategória výrobku

pomocný stýkač

Typ

3RH2344-2BB40

Konštrukčná veľkosť

S00

Počet pólov

4-pólové

Typ kontaktu

4 spínacie

Pomocný kontakt

4 rozpínacie

4 spínacie

Riadiace napätie (min.)

24 V/DC

Riadiace napätie (max.)

24 V/DC

Rozsah riadiaceho napätia

24 - 24 V/DC

Vhodné pre značku

Siemens

Vhodné pre sériu

Siemens Sirius

Vlastnosti

s pomocným kontaktom

Druh montáže

zaklapávacie uchytenie

upevnenie pomocou skrutiek

Pripojenie

prípojka s pružinovým protiťahom

Mechanická životnosť

10 000 000

IP20

Min. teplota

-25 °C

Max. teplota

+60 °C

Šírka

45 mm

V

70 mm

Hĺbka

121 mm

Rozmer.

(š x v x h) 45 x 70 x 121 mm

Obsah

1 ks

Spĺňa RoHS

áno

4

4

3 A

Spring clamp connection

DC

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1742404 Siemens 3RH2344-2BB40 pomocný stýkač 4 spínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742404 Siemens 3RH2344-2BB40 pomocný stýkač 4 spínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Pomocný stýkač, 4Z + 4V, 24 V DC, veľkosť S00, pružinové pripojenie, odpojiteľný pomocný spínač Pomocný stýkač SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia relé stýkača je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahle príslušenstvo pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Relé stýkačov 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.
  • Upozornenie
    V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
