Name: Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siem
Brand: Siemens
SKU: 2863526
Availability: BackOrder

'Elektrický stykač Siemens zo série SIRIUS so štyrmi svorkami, typický komponent pre priemyselné aplikácie.'

Diagram zobrazuje drôtovo prepojené stykače 3RT1 od veľkosti S0 po S12 spolu s inštrukciami na pripojenie a príslušenstvom vrátane svorkovnicového adaptéra.

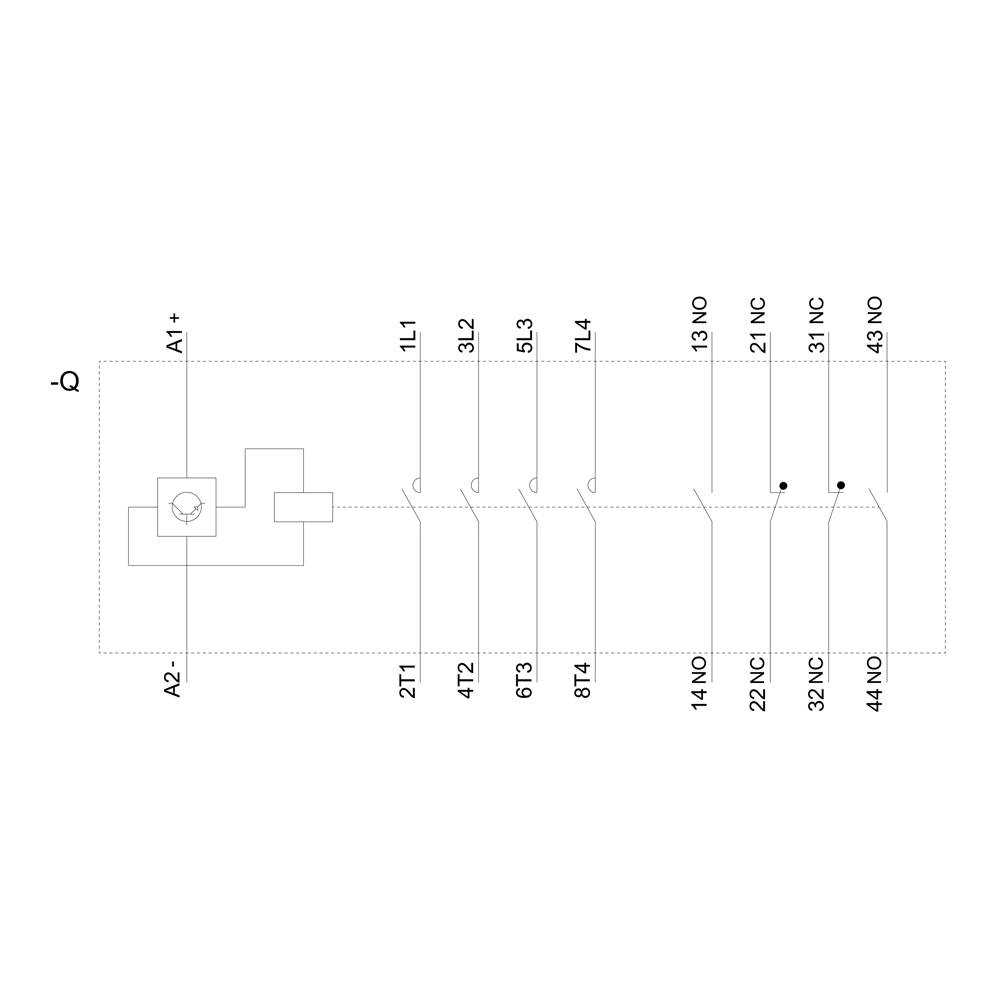

Schéma elektrického systému s viacerými komponentmi, označenými od 1L1 do 44 NO. Prepojenia sú znázornené čiarami.

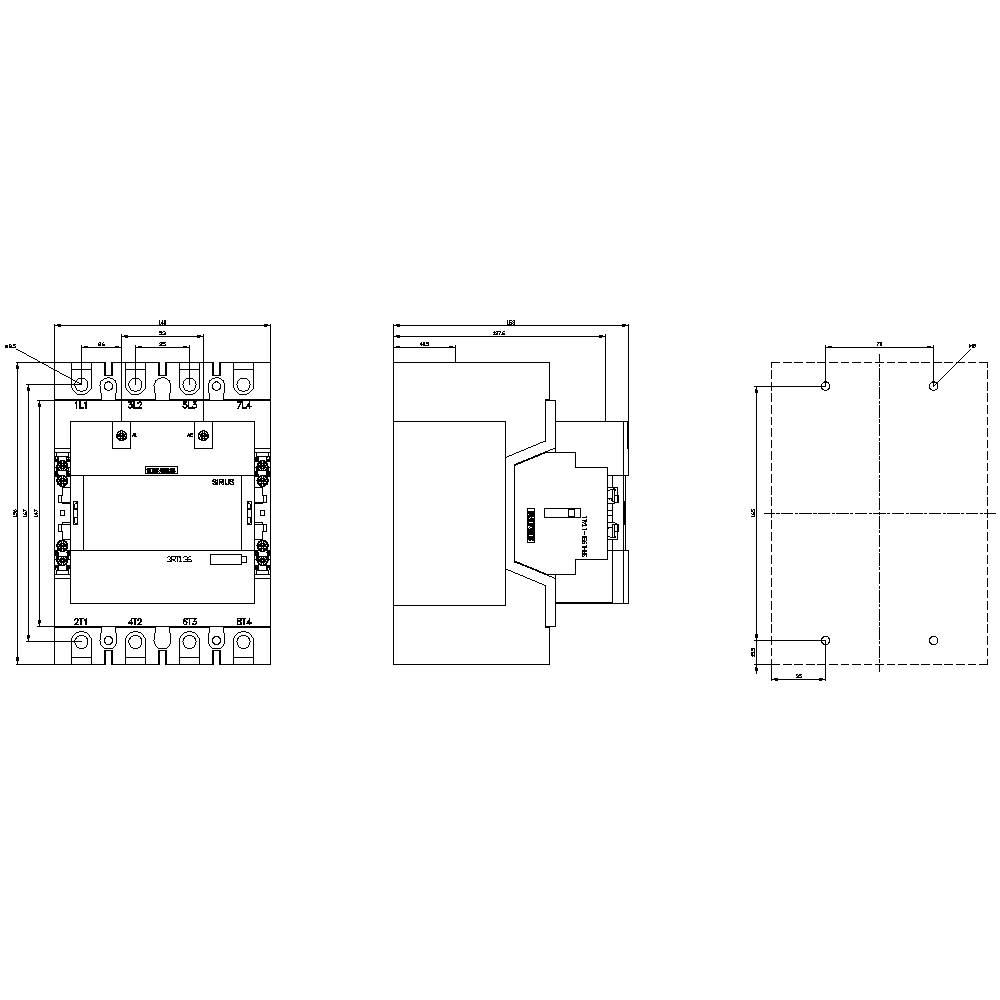

Technický výkres elektrického spínacieho zariadenia s pohľadom spredu, zboku a zhora. Sú uvedené rozmery a detaily pripojenia.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

1000 V

Výkon

90000 W

Pripojenie

skrutkovací

lištová prípojka

Datasheety: (PDF)

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (1 459,00 € / kus)

1 459,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet kontaktov NO / na stýkači / pre pomocné kontakty: 2
Počet nadviazaných kontaktov / pre hlavné kontakty: 4
Počet spínacích kontaktov / pre pomocné kontakty: 2
Počet kontaktov NO / pre pomocné kontakty / pripojiteľné: 2
Počet kontaktov NO / pre pomocné kontakty / okamžité spínanie: 2
Počet rozpínacích kontaktov / na stýkači / pre pomocné kontakty: 2
Počet vypínacích kontaktov / pre pomocné kontakty: 2
Počet NC kontaktov / pre pomocné kontakty / pripojiteľné: 2
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 2
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 275 A
Prevádzkový prúd pri AC-3 / pri 400 V: 190 A
Nábehový výkon magnetickej cievky pri DC: 190 W
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 1x (18 ... 14), 2x (18... 14)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana pred dotykom: Bezpečné pre prsty pri vertikálnom dotyku spredu s krabicovou svorkou/krytom
Izolačné napätie hlavného okruhu so stupňom znečistenia 3: 1000 V
Zrkadlový kontakt: áno
Stupeň krytia: IP20 na prednej strane s krytom
Odolné napätie hlavného obvodu: 8 kV
Rozšírenie produktu / pomocný spínač: áno

Kategória výrobku: stýkač

Typ: 3RT1363-6AP36

Konštrukčná veľkosť: S10

Počet pólov: 4-pólové

Typ kontaktu: 2 spínacie
2 rozpínacie

Menovité napätie: 1000 V

Riadiace napätie (min.): 100 V/AC
100 V/DC

Riadiace napätie (max.): 250 V/AC
250 V/DC

Rozsah riadiaceho napätia: 100, 100 - 250, 250 V/AC, V/DC

Max. spínací výkon: 90000 W

Konštantný prúd (max.): 275 A

: 90000 W

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: upevnenie pomocou skrutiek

Pripojenie: skrutkovací
lištová prípojka

Reakčná doba: 80 ms

Čas rozpadu: 60 ms

: IP00

Min. teplota: -40 °C

Max. teplota: +60 °C

Šírka: 140 mm

V: 196 mm

Hĺbka: 153 mm

Rozmer.: (š x v x h) 140 x 196 x 153 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Menovité napätie

Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
