Name: Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Sie
Brand: Siemens
SKU: 2863528
Availability: BackOrder

Elektrický stykač Siemens so štyrmi svorkami zhora. Označenie: '3RT136'. Zariadenie v sivej a čiernej farbe.

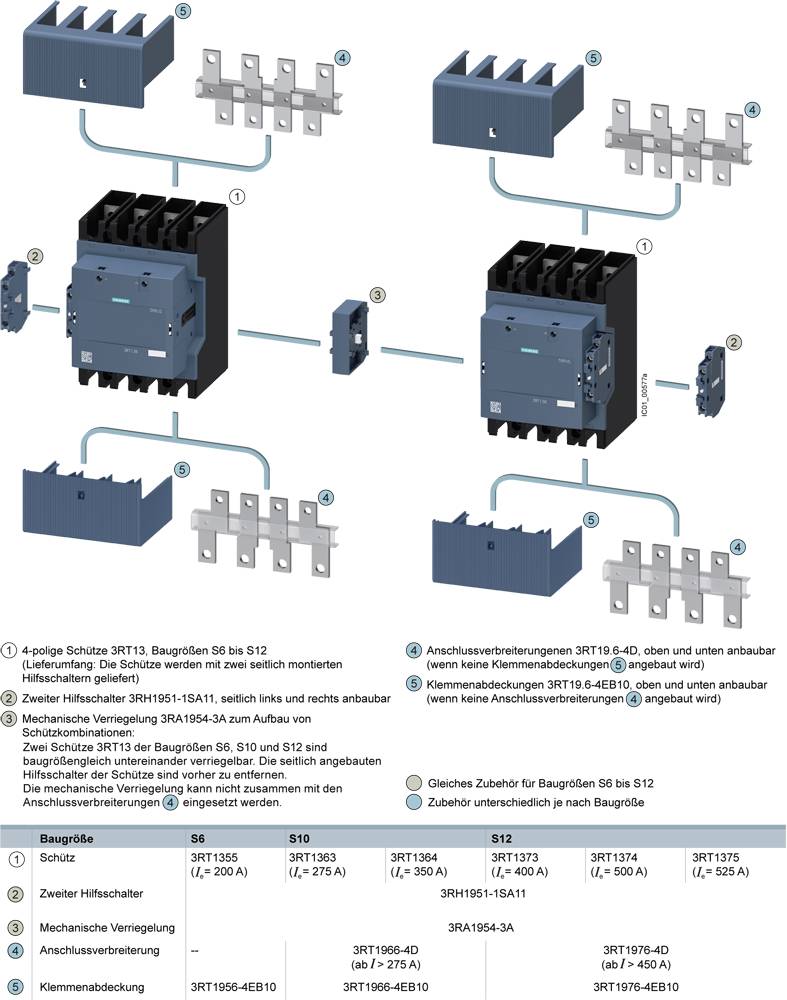

Diagram elektrickej spúšťacej jednotky s popiskami komponentov a montážnymi pokynmi. Obsahuje technické špecifikácie a možnosti pripojenia.

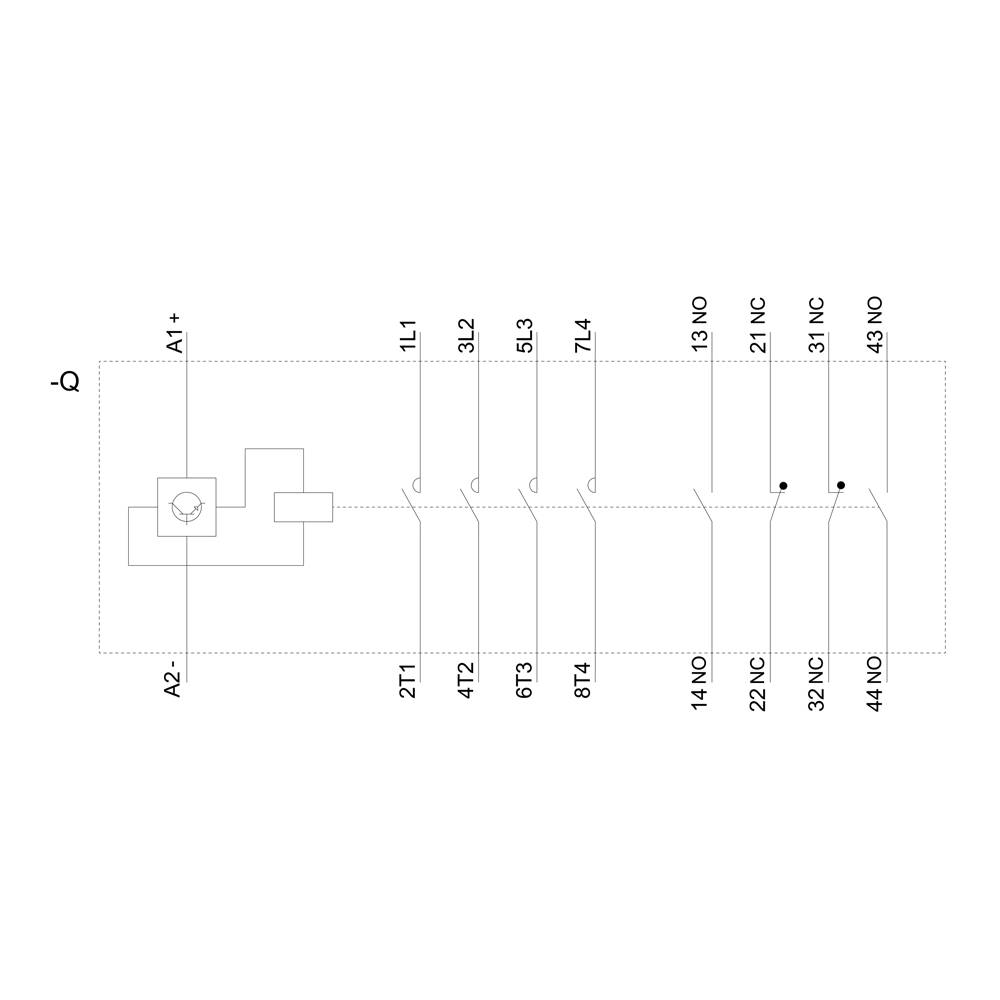

Schéma zapojenia s vertikálnym usporiadaním viacerých spínačov a prepojení. Sú viditeľné označenia '1L1', '2T1', '3L2', '6T3', '4T2'.

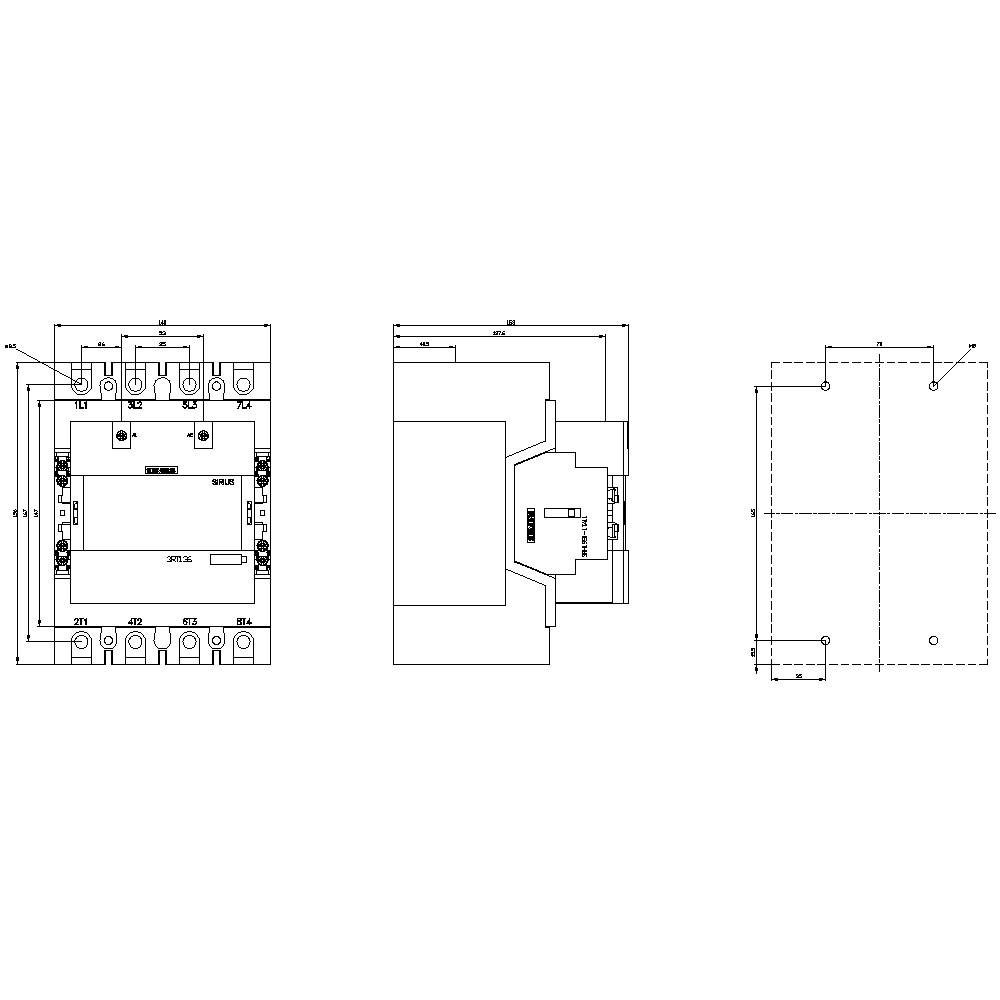

Technický výkres elektrického komponentu s predným, bočným a pohľadom zhora. Rozmerové údaje sú uvedené v milimetroch.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

1000 V

Výkon

110000 W

Pripojenie

skrutkovací

lištová prípojka

Datasheety: (PDF)

Doručenie: Po 2. 11.

70 Set(y)

Počet

Set(y)

Celkom (2 325,00 € / kus)

2 325,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet kontaktov NO / na stýkači / pre pomocné kontakty: 2
Počet nadviazaných kontaktov / pre hlavné kontakty: 4
Počet spínacích kontaktov / pre pomocné kontakty: 2
Počet kontaktov NO / pre pomocné kontakty / pripojiteľné: 2
Počet kontaktov NO / pre pomocné kontakty / okamžité spínanie: 2
Počet rozpínacích kontaktov / na stýkači / pre pomocné kontakty: 2
Počet vypínacích kontaktov / pre pomocné kontakty: 2
Počet NC kontaktov / pre pomocné kontakty / pripojiteľné: 2
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 2
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 350 A
Prevádzkový prúd pri AC-3 / pri 400 V: 205 A
Nábehový výkon magnetickej cievky pri DC: 205 W
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 1x (18 ... 14), 2x (18... 14)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana pred dotykom: Bezpečné pre prsty pri vertikálnom dotyku spredu s krabicovou svorkou/krytom
Izolačné napätie hlavného okruhu so stupňom znečistenia 3: 1000 V
Zrkadlový kontakt: áno
Stupeň krytia: IP20 na prednej strane s krytom
Odolné napätie hlavného obvodu: 8 kV
Rozšírenie produktu / pomocný spínač: áno

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT1364-6AE36

Konštrukčná veľkosť: S10

Počet pólov: 4-pólové

Typ kontaktu: 2 spínacie
2 rozpínacie

Menovité napätie: 1000 V

Riadiace napätie (min.): 24 V/AC
20 V/DC

Riadiace napätie (max.): 60 V/AC
60 V/DC

Rozsah riadiaceho napätia: 24, 20 - 60, 60 V/AC, V/DC

Spínacie napätie (max.): 1000 V DC/AC

Max. spínací výkon: 110000 W

Konštantný prúd (max.): 350 A

: 110000 W

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: upevnenie pomocou skrutiek

Pripojenie: skrutkovací
lištová prípojka

Reakčná doba: 80 ms

Čas rozpadu: 60 ms

: IP00

Min. teplota: -40 °C

Max. teplota: +60 °C

Šírka: 140 mm

V: 196 mm

Hĺbka: 153 mm

Rozmer.: (š x v x h) 140 x 196 x 153 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Menovité napätie

Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863528

Doručenie: Po 2. 11.

70 Set(y)Conrad Electronic

Tento produkt

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 325,00 €^*

Siemens 3RT1355-6AE36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863517

Doručenie: Ut 24. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AF36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863519

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AP36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863521

Doručenie: St 11. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

995,00 €^*

Siemens 3RT1355-6AR36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863523

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1363-6AE36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863524

Doručenie: Ut 24. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1363-6AF36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863525

Doručenie: Št 3. 12.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863526

Doručenie: St 11. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1363-6AR36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863527

Doručenie: Ut 24. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 569,00 €^*

Siemens 3RT1364-6AF36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863529

Doručenie: Št 3. 12.

Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 325,00 €^*

Na stiahnutie

Datasheet

Datasheet 2863528 Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Sie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863528 Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Sie

Popis

Stykač, AC-1, 350 A/400 V/40 °C, S10, 4-pólový, AC 24-60V, DC 20-60V, 2NO+2NC, spojovacia lišta/ skrutkové pripojenie Jednoduché, efektívne, vždy do- dátum - modulárny systém SIRIUS.
