Name: Siemens 3RT2016-1UB42 stýkač 1 rozpínací 22 kW 690 V 9 A s varistorom Piece 1 ks
Brand: Siemens
SKU: 2863549
Availability: BackOrder

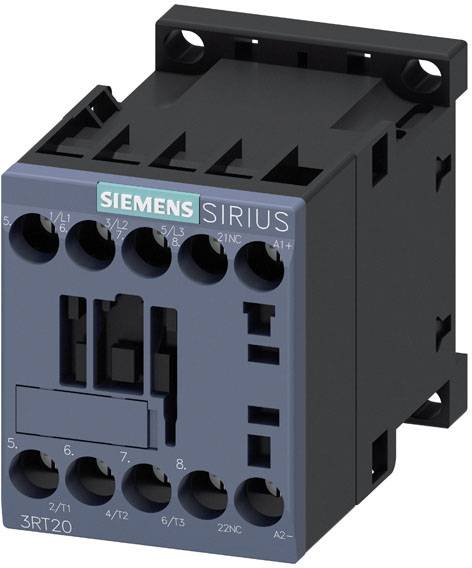

Siemensovo stykačové relé Sirius, model 3RT20, určené na ovládanie elektrických motorov, s čiernym krytom a modrou čelnou doskou.

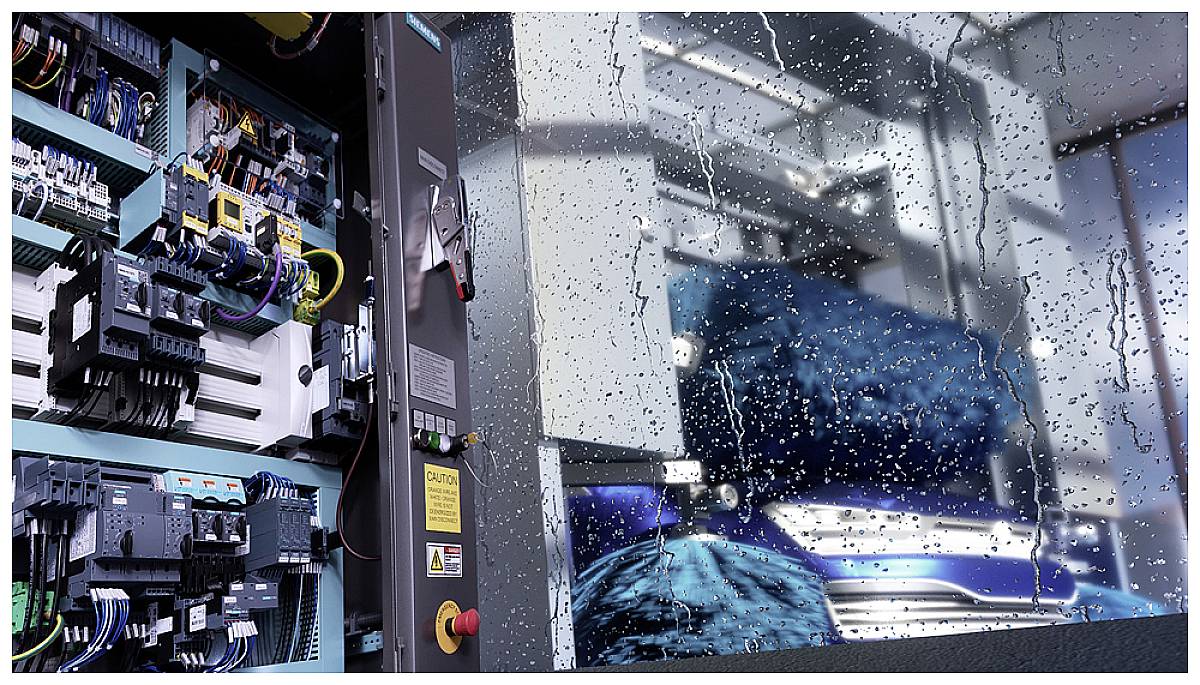

Elektrická rozvodná skriňa s otvorenými dverami odhaľuje komplexné zapojenie a prepínače. V pozadí prší na okno.

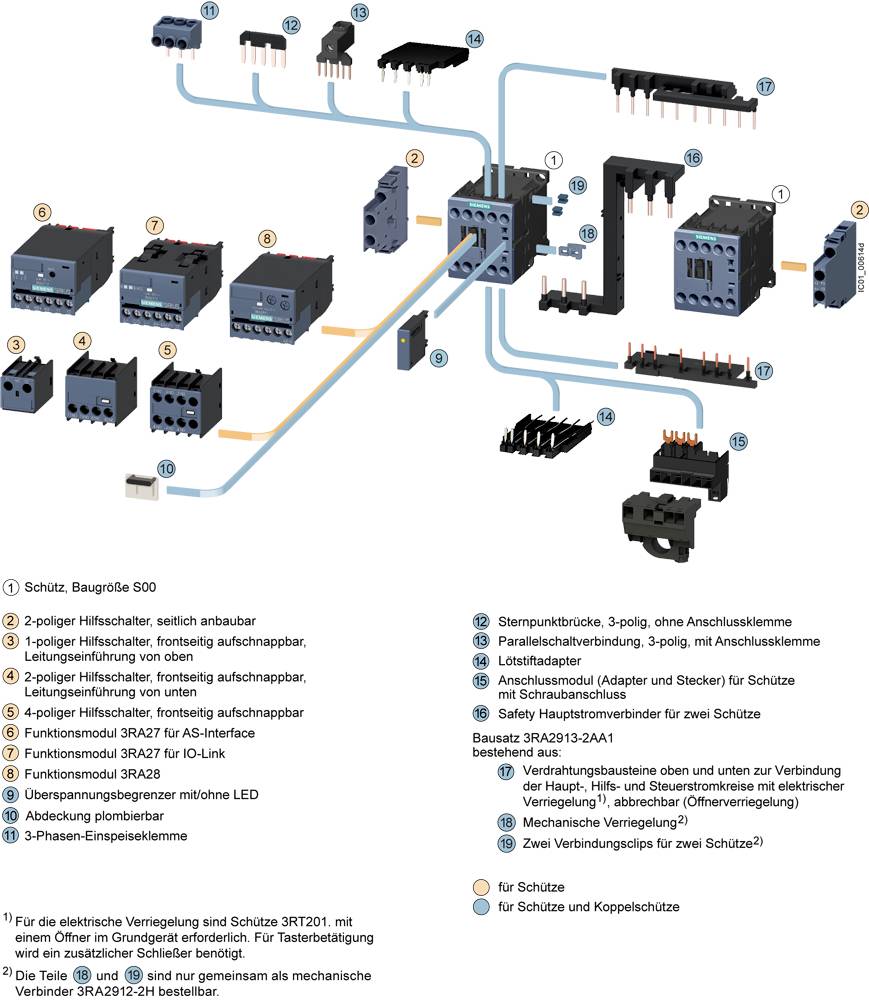

Schematický výkres zobrazuje niekoľko stykačov, zapojenie a detaily pripojenia pre rozvádzač. Komponenty a prepojenia sú označené popiskami.

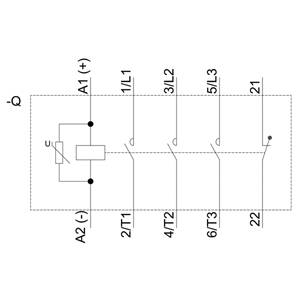

Schéma elektrického relé so šiestimi kontaktmi: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 a 22.

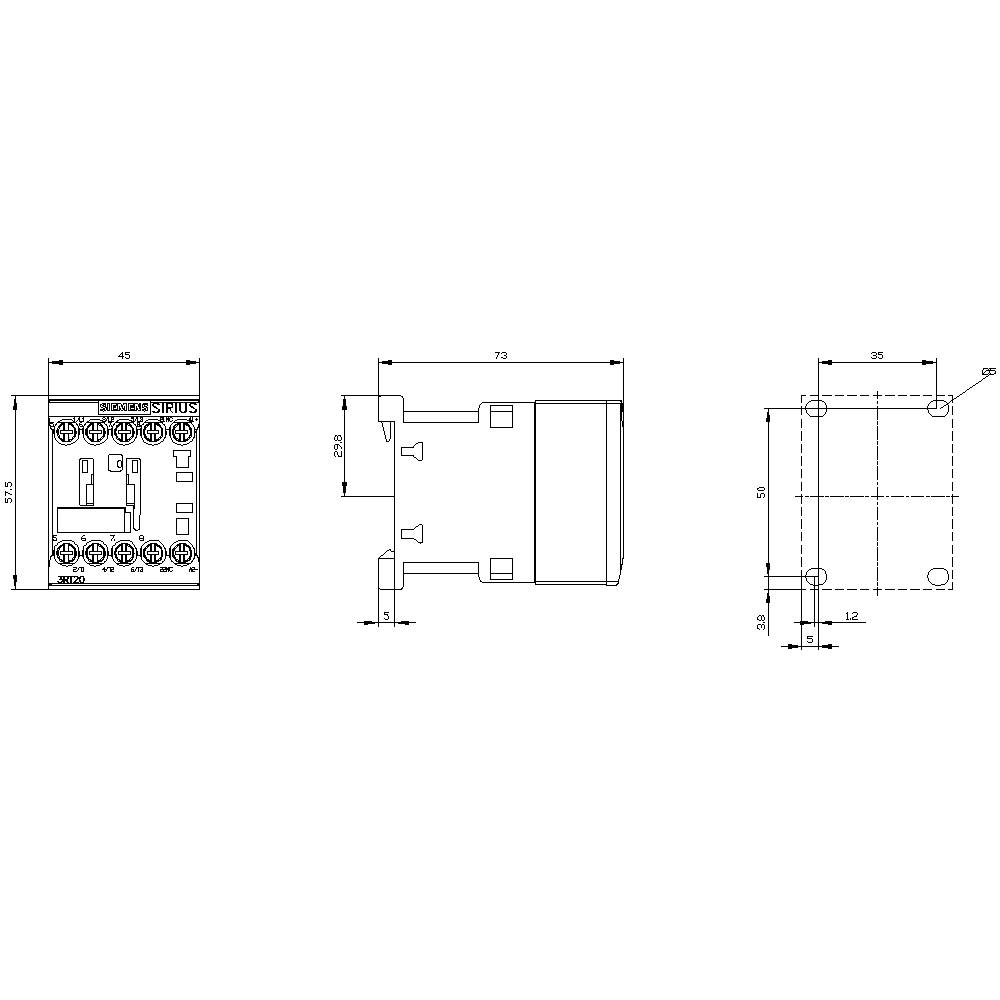

Technický výkres elektrického spínacieho relé s pohľadom zboku, spredu a zhora. Rozmery sú uvedené v milimetroch.

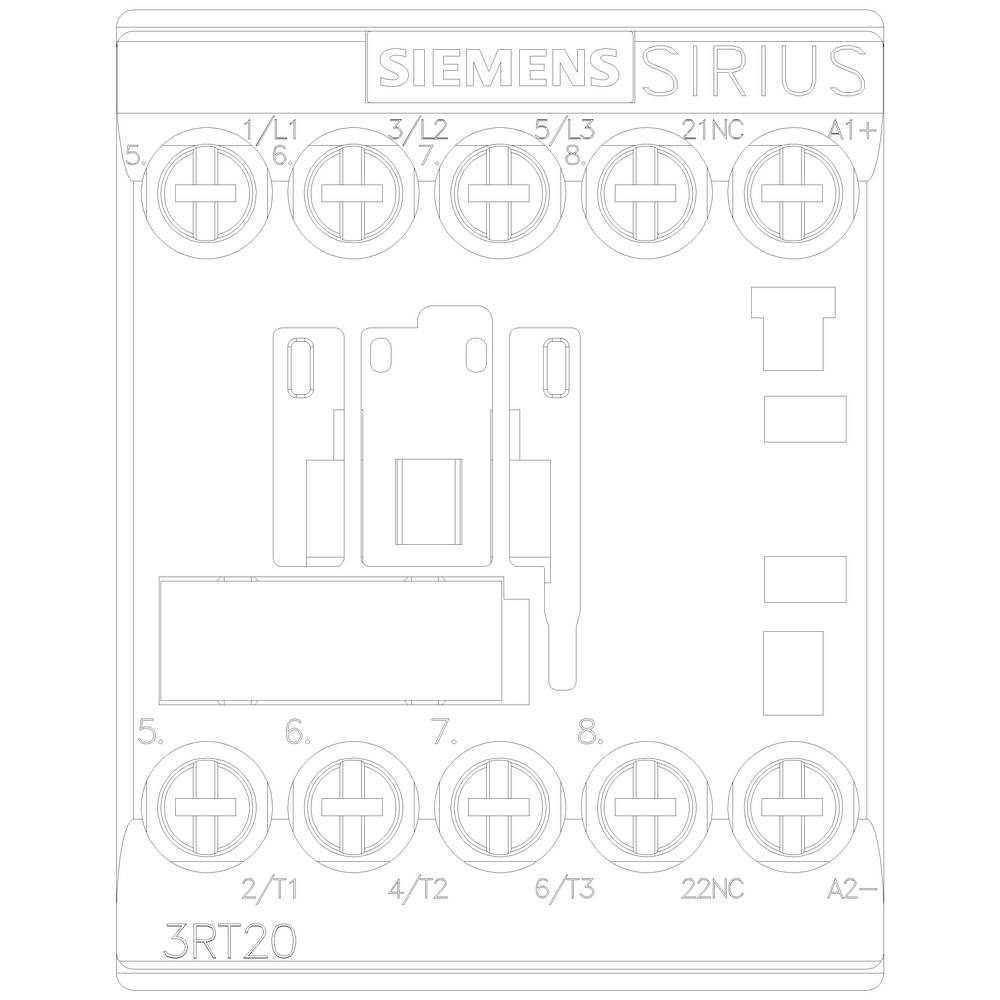

'Schematické znázornenie stykača Siemens SIRIUS série 3RT20 s označeniami svoriek a rozložením pre elektrické inštalácie.'

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V

Zaťažovací prúd

9 A

Výkon

22 kW

Datasheety: (PDF)

Doručenie: Po 9. 11.

Počet

Set(y)

Celkom (61,99 € / kus)

61,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet nadviazaných kontaktov / pre hlavné kontakty: 3
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 1
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 22 A
Prevádzkový prúd pri AC-3 / pri 400 V: 9 A
Nábehový výkon magnetickej cievky pri DC: 4 W
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (20 ... 16), 2x (18... 14), 2 x 12
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14), 2 x 12
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana proti dotyku vpredu: pri vertikálnom dotyku spredu je bezpečné pre prsty
Zrkadlový kontakt: áno
Odolné napätie hlavného obvodu: 6 kV
Maximálne prípustné napätie pre bezpečné oddelenie / medzi cievkou a hlavnými kontaktmi: 400 V
Rozšírenie produktu / pomocný spínač: áno

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2016-1UB42

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 1 rozpínací

Pomocný kontakt: 1 rozpínací

Menovité napätie: 690 V

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 22 A

Zaťažovací prúd: 9 A

: 22 kW

Vlastnosti: s varistorom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: skrutkovací

Mechanická životnosť: 3 000 000

Reakčná doba: 13 ms

Čas rozpadu: 100 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Menovité napätie

Siemens 3RT1355-6AE36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863517

Doručenie: Št 26. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AF36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863519

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AP36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863521

Doručenie: Št 12. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

995,00 €^*

Siemens 3RT1355-6AR36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863523

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1363-6AE36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863524

Doručenie: Št 26. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AF36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863525

Doručenie: Št 3. 12.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863526

Doručenie: Št 12. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AR36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863527

Doručenie: Št 26. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863528

Doručenie: St 4. 11.

121 Set(y)Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Siemens 3RT1364-6AF36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863529

Doručenie: Št 3. 12.

Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Na stiahnutie

Datasheet

Datasheet 2863549 Siemens 3RT2016-1UB42 stýkač 1 rozpínací 22 kW 690 V 9 A s varistorom Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863549 Siemens 3RT2016-1UB42 stýkač 1 rozpínací 22 kW 690 V 9 A s varistorom Piece 1 ks

Popis

Výkonový stýkač, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-pólový, 24 V DC, s integrovaným varistorom, pomocné kontakty: 1 NC, skrutkové pripojenie Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zladenými produktmi. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Dajú sa rôznymi spôsobmi kombinovať s inými komponentmi podávača. Mnohé z kombinácií zariadení sú testované vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelné, cez ASi alebo IO-Link). Integrované pomocné spínače znižujú zložitosť vašej konštrukcie. Predné pripojenia umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči poveternostným vplyvom, celosvetovo schválené (napr. IEC a UL/CSA) a pripravené na IE3/IE4.
Sú dostupné v rôznych veľkostiach a vo veľkom výkonovom rozsahu s AC a DC prevádzkou. Okrem technológie skrutkových spojov sú zariadenia stále dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., je rovnaký pre všetky veľkosti. Dostupné spojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčený rad 3RT1 (do 55 kW).
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
