Name: Siemens 3RT2018-1AB01 stýkač 3 spínacie 7.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1746068
Availability: InStock

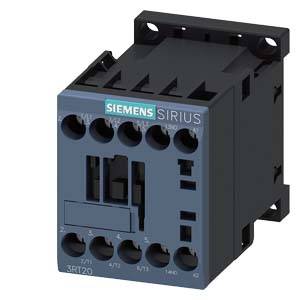

Priemyselný stýkač Siemens, séria Sirius, modro-čierne puzdro, vhodný pre elektrické spínacie aplikácie v priemysle.

'Otvorená rozvodná skriňa s káblami a elektronickými komponentmi na ľavej strane. Vpravo je dažďom zarosené okno, ktoré odhaľuje pohľad na rozmazaný priemyselný stroj.'

Schematický nákres systému stýkačov s veľkosťou 500, zobrazujúci body prepojenia a komponenty. Popis jednotlivých dielov a funkcií je k dispozícii.

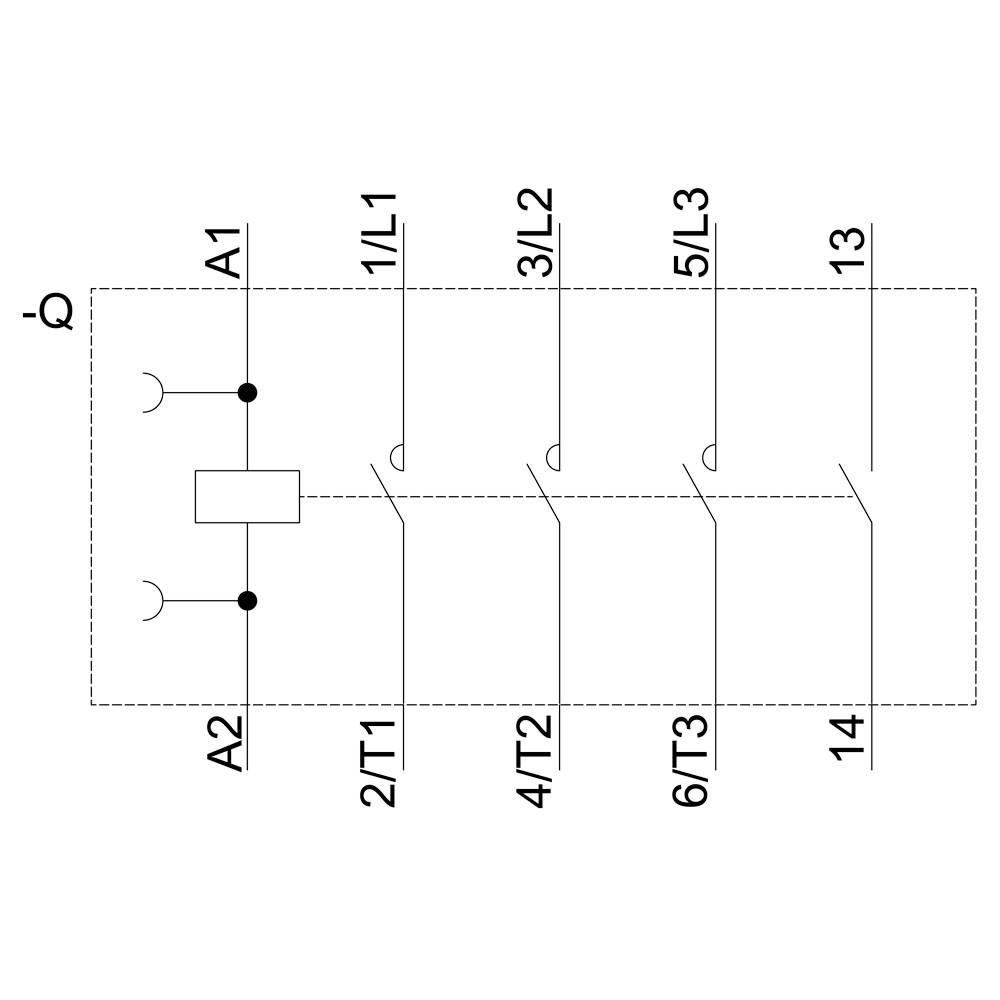

Schéma zapojenia relé: A1 a A2 ako svorky cievky, 1/L1, 3/L2, 5/L3 ako vstupy, 2/T1, 4/T2, 6/T3 ako výstupy.

Technický výkres relé s rozmermi: šírka 45 mm, výška 52 mm, hĺbka 73 mm. Znázornené bočný, predný a pohľad zhora.

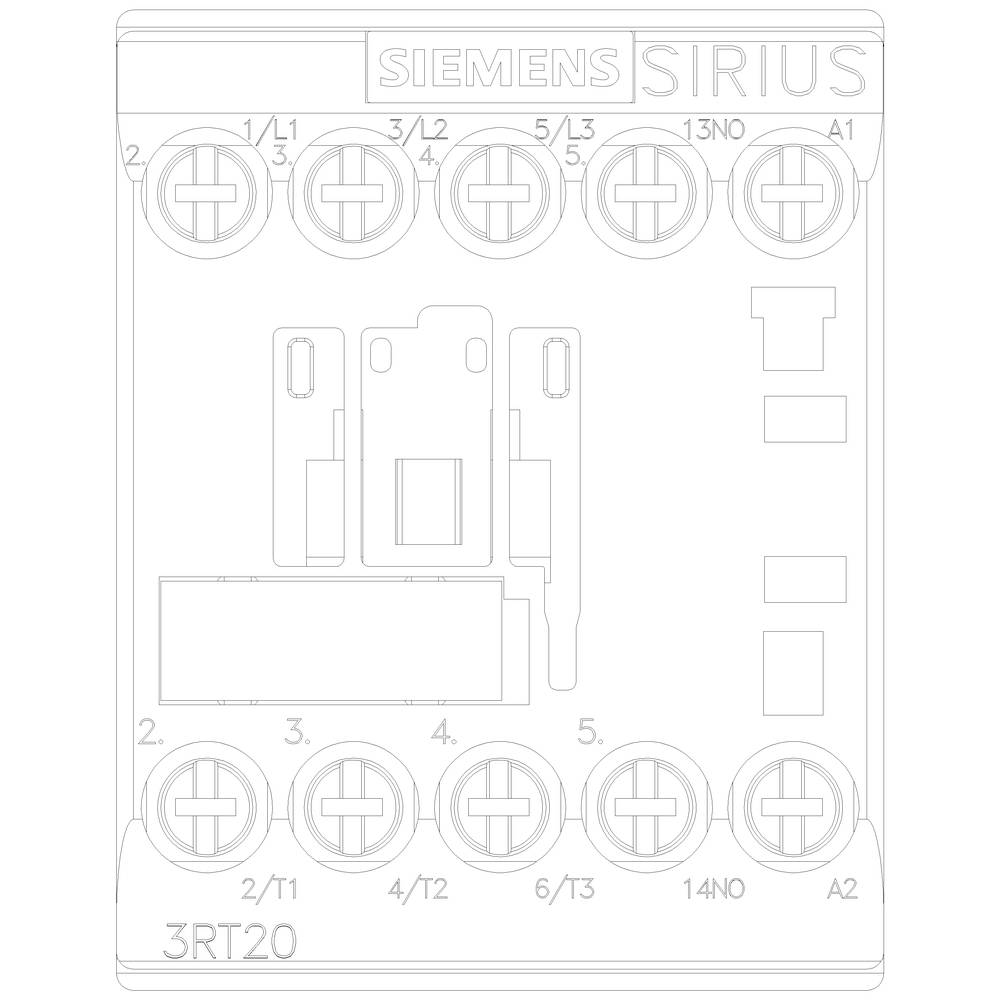

Na obrázku je znázornený 'Siemens SIRIUS 3RT20'. Je viditeľný pohľad spredu elektrického spínacieho prvku s prípojkami a označeniami.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

7.5 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: St 14. 10.

2 Ks

Počet

Celkom (93,99 € / kus)

93,99 €

s DPH

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2018-1AB01

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 24 V/AC

Riadiace napätie (max.): 24 V/AC

Rozsah riadiaceho napätia: 24 - 24 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 16 A

: 7.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: 24-24 V

: 24-24 V

: Screw connection

: AC

: 11.5 A

: 7.355

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Siemens 3RT2015-1AB01 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1749917

Doručenie: St 21. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AP01 stýkač 3 spínacie 3 kW 230 V/AC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431023

Doručenie: St 14. 10.

25 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

47,99 €^*

Siemens 3RT2015-1AP02 stýkač 3 spínacie 3 kW 230 V/AC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431140

Doručenie: St 14. 10.

12 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

42,99 €^*

Siemens 3RT2015-1BB41 stýkač 3 spínacie 3 kW 24 V/DC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1431141

Doručenie: St 14. 10.

29 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

40,99 €^*

Siemens 3RT2015-1BB42 stýkač 3 spínacie 3 kW 24 V/DC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431115

Doručenie: St 14. 10.

40 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

40,99 €^*

Siemens 3RT2015-1BB44-3MA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1730331

Doručenie: St 14. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1FB41 stýkač 3 spínacie 690 V/AC s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1730339

Doručenie: St 14. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

57,99 €^*

Siemens 3RT2015-2AP01 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730363

Doručenie: St 14. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-2BB42 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730507

Doručenie: St 14. 10.

12 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

40,99 €^*

Siemens 3RT2015-2BB44-3MA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1730509

Doručenie: St 14. 10.

3 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

61,99 €^*

Na stiahnutie

Datasheet

Datasheet 1746068 Siemens 3RT2018-1AB01 stýkač 3 spínacie 7.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746068 Siemens 3RT2018-1AB01 stýkač 3 spínacie 7.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 16 A, 7,5 kW / 400 V 1 NO, AC 24 V, 50/60 Hz 3-pólový, veľkosť S00 skrutková svorka Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
