Name: Siemens 3RT2018-2XB42-2LA2 dráhový stýkač 1 rozpínací 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens 1
Brand: Siemens
SKU: 2863565
Availability: BackOrder

Siemens SIRIUS stykač s viacerými pripojovacími svorkami, vhodný na ovládanie elektrických systémov v priemyselných aplikáciách.

Priemyselný areál s otvorenými elektrickými obvodmi vľavo, ochrana proti vodným striekam vpravo. Prostredie strojnej práce, dažďom zmáčané okná.

Schematický nákres strelcov s popisom súčiastok a prepojení. Zobrazuje rôzne spínače, kontakty, moduly a ich funkcie.

Technický výkres zariadenia s detailnými pohľadmi spredu, zboku a zhora. Rozmery sú uvedené v milimetroch.

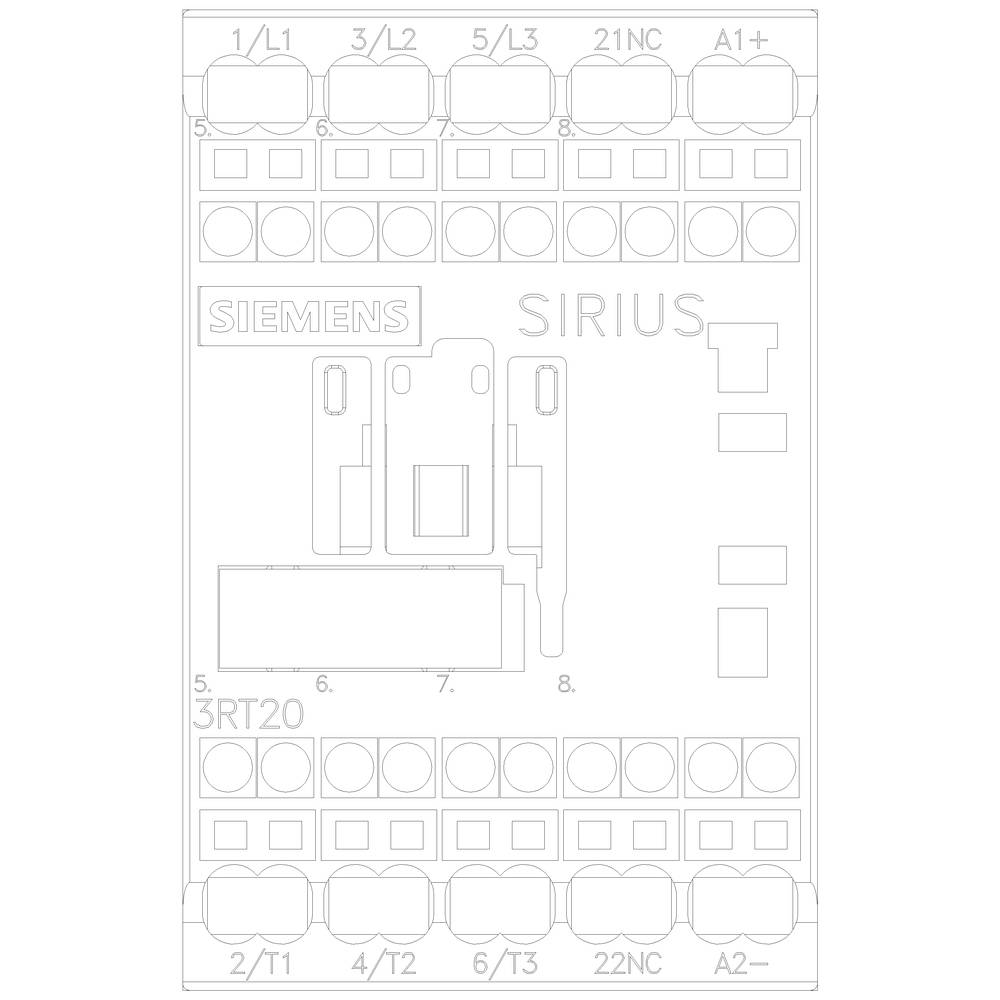

Schéma zapojenia zariadenia Siemens SIRIUS s očíslovanými svorkami (L1, L2, L3, 21NC, A1+, 3RT20). Vyznačené oblasti pre základné zapojenie a označenia.

1/5

Ilustračný obrázok

Kategória výrobku

dráhový stýkač

Počet pólov

3-pólové

Menovité napätie

690 V

Zaťažovací prúd

14 A

Výkon

13 kW

Datasheety: (PDF)

Doručenie: Po 9. 11.

Počet

Set(y)

Celkom (129,99 € / kus)

129,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet nadviazaných kontaktov / pre hlavné kontakty: 3
Počet vypínacích kontaktov / na stýkači / pre pomocné kontakty: 1
Počet vypínacích kontaktov / pre pomocné kontakty: 1
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 1
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 22 A
Prevádzkový prúd pri AC-3 / pri 400 V: 16 A
Nábehový výkon magnetickej cievky pri DC: 4 W
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (20 ... 12)
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 12)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana proti dotyku vpredu: pri vertikálnom dotyku spredu je bezpečné pre prsty
Izolačné napätie hlavného okruhu so stupňom znečistenia 3: 690 V
Mechanická životnosť (spínacie cykly) stykača s pripojeným blokom pomocných spínačov kompatibilným s elektronikou / typická: 5 000 000
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov / typická: 10000000
Zrkadlový kontakt: áno
Odolné napätie hlavného obvodu: 6 kV
Maximálne prípustné napätie pre bezpečné oddelenie / medzi cievkou a hlavnými kontaktmi: 400 V
Rozšírenie produktu / pomocný spínač: áno

Kategória výrobku: dráhový stýkač

Typ: 3RT2018-2XB42-2LA2

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 1 rozpínací

Pomocný kontakt: 1 rozpínací

Menovité napätie: 690 V

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 34 V/DC

Rozsah riadiaceho napätia: 24 - 34 V/DC

Konštantný prúd (max.): 16 A

Zaťažovací prúd: 14 A

: 13 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 3 000 000

Reakčná doba: 45 ms

Čas rozpadu: 70 ms

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Menovité napätie

Zaťažovací prúd

Siemens 3RT2018-2XB42-2LA2 dráhový stýkač 1 rozpínací 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863565

Doručenie: Po 9. 11.

Conrad Electronic

Tento produkt

13 kW

690 V

14 A

Min.: 1

Násobky: 1

129,99 €^*

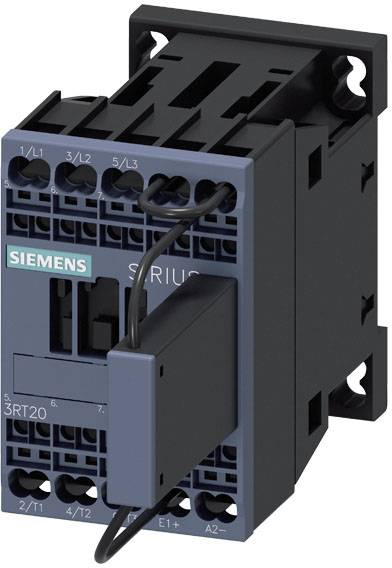

Siemens 3RT2017-2KG42-0LA0 dráhový stýkač 3 spínacie 13 kW 690 V 11 A s ochrannou diódou Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863556

Doručenie: Po 9. 11.

Conrad Electronic

13 kW

690 V

11 A

Min.: 1

Násobky: 1

149,99 €^*

Siemens 3RT2018-2LB42-1LA0 dráhový stýkač 3 spínacie 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863561

Doručenie: Št 26. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

129,99 €^*

Siemens 3RT2018-2XB41-2LA2 dráhový stýkač 1 spínací 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863564

Doručenie: Po 9. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

129,99 €^*

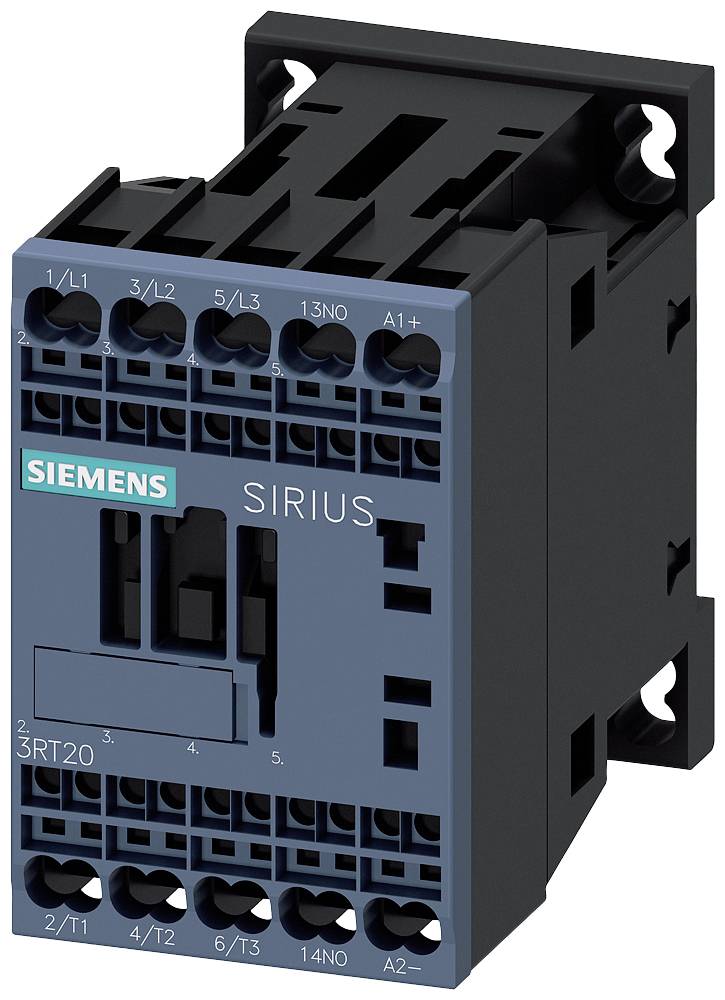

Siemens 3RT2018-2XF41-2LA2 dráhový stýkač 1 spínací 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863566

Doručenie: Po 9. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

129,99 €^*

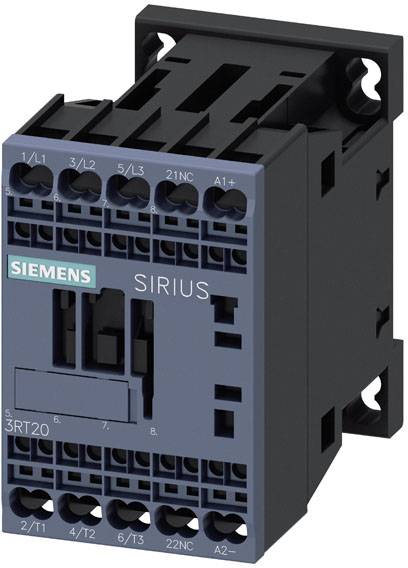

Siemens 3RT2018-2XF42-2LA2 dráhový stýkač 1 rozpínací 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863567

Doručenie: Po 9. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

129,99 €^*

Siemens 3RT2035-3XJ40-0LA2 dráhový stýkač 1 spínací, 1 rozpínací 39 kW 690 V 41 A s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863581

Doručenie: Št 12. 11.

Conrad Electronic

39 kW

690 V

41 A

Min.: 1

Násobky: 1

325,00 €^*

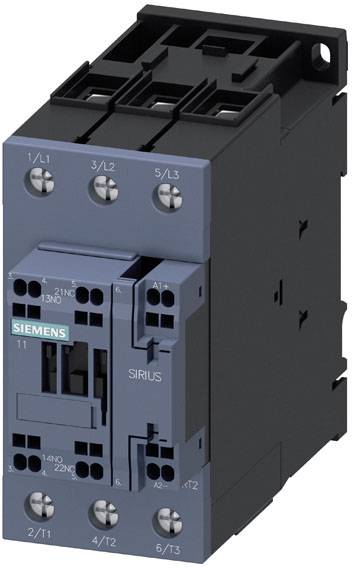

Siemens 3RT2036-3XJ40-0LA2 dráhový stýkač 1 spínací, 1 rozpínací 46 kW 690 V 52 A s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863582

Doručenie: Št 12. 11.

Conrad Electronic

46 kW

690 V

52 A

Min.: 1

Násobky: 1

745,00 €^*

Siemens 3RT2037-3XJ40-0LA2 dráhový stýkač 1 spínací, 1 rozpínací 53 kW 690 V 65 A s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863583

Doručenie: Št 12. 11.

Conrad Electronic

53 kW

690 V

65 A

Min.: 1

Násobky: 1

929,00 €^*

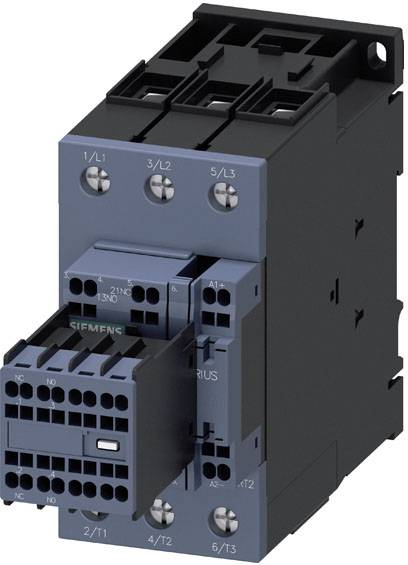

Siemens 3RT2037-3XJ44-0LA2 dráhový stýkač 2 spínacie, 2 rozpínacie 53 kW 690 V 65 A s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863584

Doručenie: St 4. 11.

13 Set(y)Conrad Electronic

53 kW

690 V

65 A

Min.: 1

Násobky: 1

649,00 €^*

Na stiahnutie

Datasheet

Datasheet 2863565 Siemens 3RT2018-2XB42-2LA2 dráhový stýkač 1 rozpínací 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863565 Siemens 3RT2018-2XB42-2LA2 dráhový stýkač 1 rozpínací 13 kW 690 V 14 A s varistorom Vhodné pre značku (relé): Siemens 1

Popis

Železničný stýkač, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3-pólový, DC 24-34 V, 0,7-1,25* US, elektronický pohon, s integrovaným varistorom, pomocné kontakty: 1 NC, pružinové pripojenie, montážna poloha nad hlavou Výkonový stýkač SIRIUS 3RT2 na spínanie motorov v extrémnych podmienkach, napr. pre železničné aplikácie.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zladenými produktmi. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Dajú sa rôznymi spôsobmi kombinovať s inými komponentmi podávača. Mnohé z kombinácií zariadení sú testované vo výrobe. Stykače ponúkajú optimálne pripojenie k riadiacej jednotke pre každú aplikáciu (paralelné, cez ASi alebo IO-Link). Integrované pomocné spínače znižujú zložitosť vašej konštrukcie. Predné pripojenia umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči poveternostným vplyvom, celosvetovo schválené (napr. IEC a UL/CSA) a pripravené na IE3/IE4. Tento variant sa vyznačuje rozšíreným pracovným a teplotným rozsahom pre náročnejšie podmienky prostredia.
Sú dostupné v rôznych veľkostiach a vo veľkom výkonovom rozsahu s AC a DC prevádzkou. Okrem technológie skrutkových spojov sú zariadenia stále dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., je rovnaký pre všetky veľkosti. Dostupné spojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
