Name: Siemens 3RT2025-2DB40 stýkač 1 spínací, 1 rozpínací 40 kW 690 V 17 A s varistorom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2863573
Availability: BackOrder

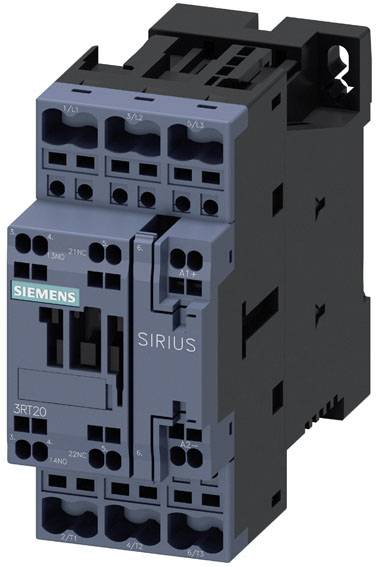

'Siemens SIRIUS stýkač 3RT202.' Čierne a sivé elektrické spínacie zariadenie s označením.

Rozvodná skriňa plná elektrických komponentov stojí vedľa mokrej sklenenej steny, za ktorou sa nejasne pohybujú stroje.

Výkres rozloženého pohľadu na stykač s číslovaním dielov. Zoznam popisuje funkcie, pripojenia a LED stavové indikátory. Farebná legenda pre stykač a príslušenstvo.

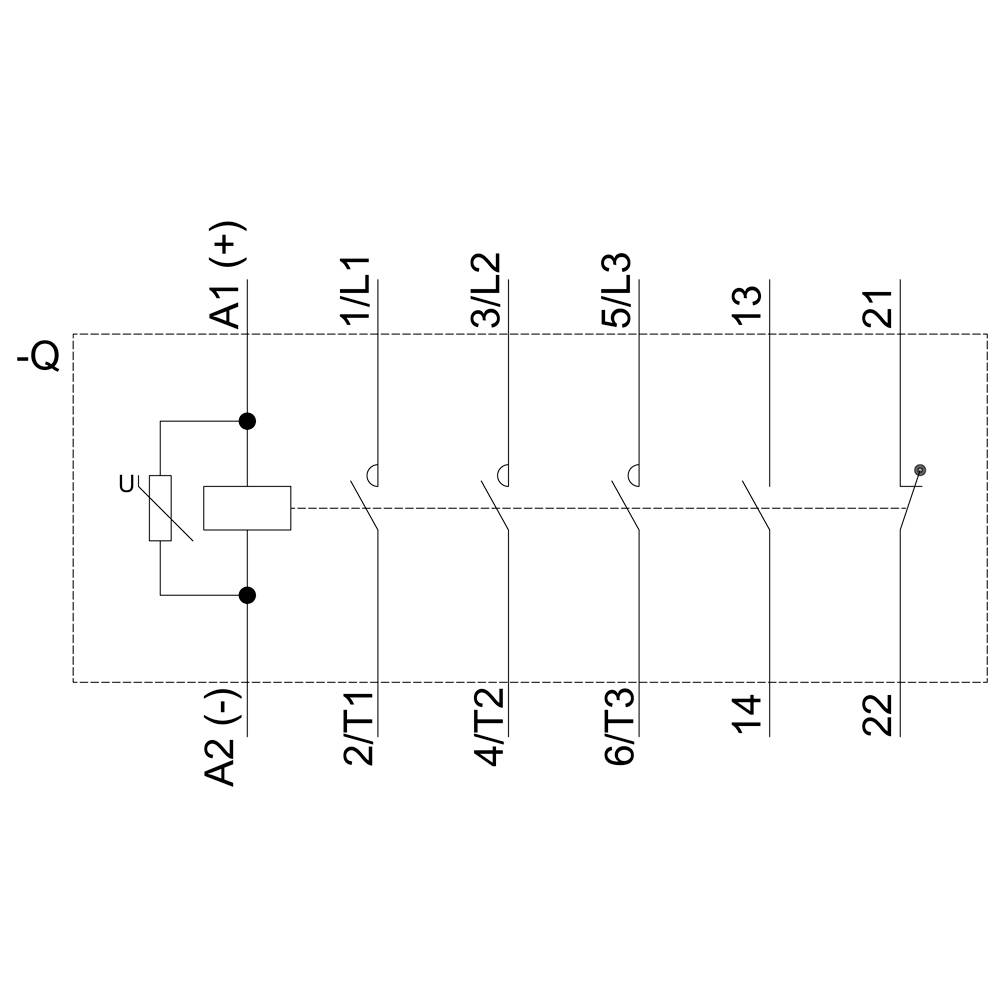

Schéma zapojenia trojfázového motora so stýkačom; svorky A1, A2, L1, L2, L3; ovládací okruh s T1, T2, T3, 13, 14, 21, 22.

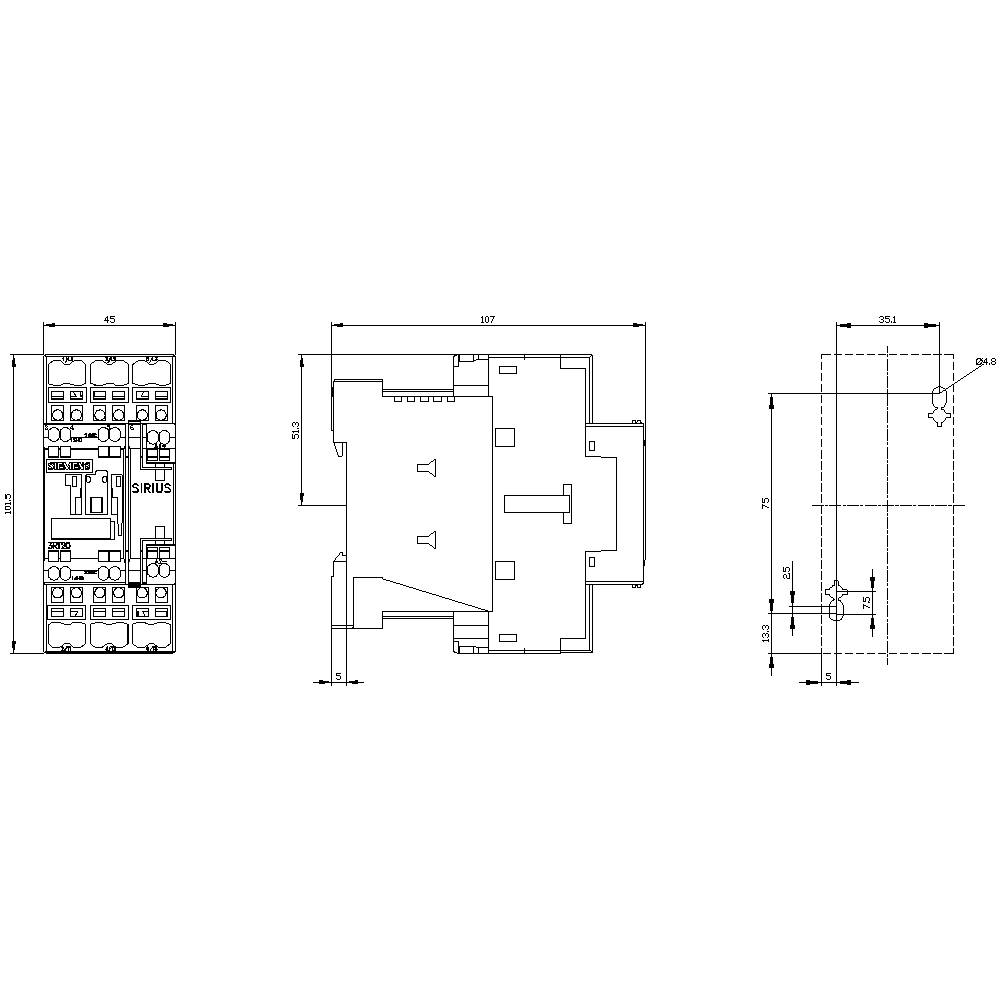

Technický výkres elektrického spínacieho zariadenia s rozmermi v milimetroch, zobrazujúci predný, bočný a pohľad zhora pre inštaláciu.

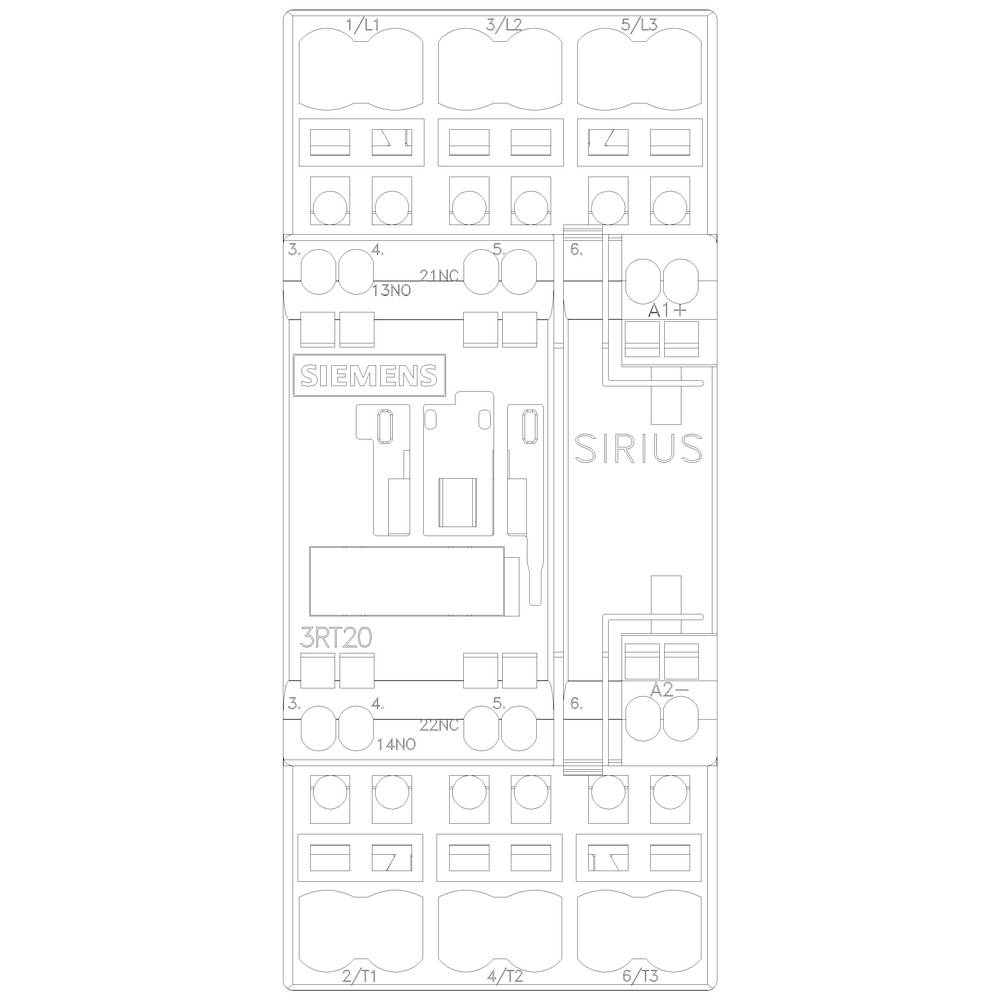

Technický výkres Siemens SIRIUS stýkača 3RT20. Zobrazuje vstupy a výstupy, ako aj vnútorné prepojenia.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V

Zaťažovací prúd

17 A

Výkon

40 kW

Datasheety: (PDF)

Doručenie: Po 9. 11.

Počet

Set(y)

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet nadviazaných kontaktov / pre hlavné kontakty: 3
Počet kontaktov NO / pre pomocné kontakty / okamžité spínanie: 1
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 1
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 40 A
Prevádzkový prúd pri AC-3 / pri 400 V: 17 A
Nábehový výkon magnetickej cievky pri jednosmernom prúde: 5,9 W
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (18 ... 8.)
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 14)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana pred dotykom: pri vertikálnom dotyku spredu je bezpečné pre prsty
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov kompatibilným s elektronikou / typická: 5 000 000
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov / typická: 10000000
Zrkadlový kontakt: áno
Odolné napätie hlavného obvodu: 6 kV
Maximálne prípustné napätie pre bezpečné oddelenie / medzi cievkou a hlavnými kontaktmi: 400 V
Rozšírenie produktu / pomocný spínač: áno

Kategória výrobku: stýkač

Typ: 3RT2025-2DB40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 1 spínací
1 rozpínací

Pomocný kontakt: 1 spínací

Menovité napätie: 690 V

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 40 A

Zaťažovací prúd: 17 A

: 40 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 1 000 000

Reakčná doba: 17.5 ms

Čas rozpadu: 170 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Menovité napätie

Siemens 3RT1355-6AE36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863517

Doručenie: Št 26. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AF36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863519

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AP36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863521

Doručenie: Št 12. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

995,00 €^*

Siemens 3RT1355-6AR36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863523

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1363-6AE36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863524

Doručenie: Št 26. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AF36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863525

Doručenie: Št 3. 12.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863526

Doručenie: Št 12. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AR36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863527

Doručenie: Št 26. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863528

Doručenie: St 4. 11.

121 Set(y)Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Siemens 3RT1364-6AF36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863529

Doručenie: Št 3. 12.

Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Na stiahnutie

Datasheet

Datasheet 2863573 Siemens 3RT2025-2DB40 stýkač 1 spínací, 1 rozpínací 40 kW 690 V 17 A s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863573 Siemens 3RT2025-2DB40 stýkač 1 spínací, 1 rozpínací 40 kW 690 V 17 A s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stykač, AC-3e/AC-3, 17 A, 7,5 kW / 400 V, 3-pólový, 24 V DC, s vloženým varistorom, pomocné kontakty: 1 NO + 1 NC, pružinové pripojenie Výkonový stykač SIRIUS 3RT2 pre spínacie motory.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zladenými produktmi. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Dajú sa rôznymi spôsobmi kombinovať s inými komponentmi podávača. Mnohé z kombinácií zariadení sú testované vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelné, cez ASi alebo IO-Link). Integrované pomocné spínače znižujú zložitosť vašej konštrukcie. Predné pripojenia umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči poveternostným vplyvom, celosvetovo schválené (napr. IEC a UL/CSA) a pripravené na IE3/IE4.
Sú dostupné v rôznych veľkostiach a vo veľkom výkonovom rozsahu s AC a DC prevádzkou. Okrem technológie skrutkových spojov sú zariadenia stále dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., je rovnaký pre všetky veľkosti. Dostupné spojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčený rad 3RT1 (do 55 kW).
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
