Name: Siemens 3RT2027-2AN24 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1745962
Availability: BackOrder

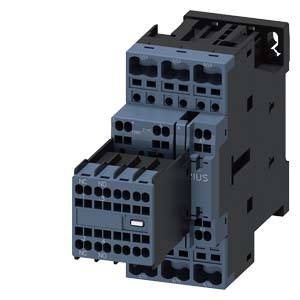

Tmavý elektrický svorkovnicový blok s viacerými konektormi, primárne určený pre priemyselné aplikácie.

Rozvádzač s otvorenými dverami odhaľuje elektrické komponenty. V pozadí je stroj viditeľný cez okno pokryté dažďom.

Výkres rozloženého elektrického zariadenia s očíslovanými komponentmi a zoznamom súčiastok, zobrazujúci zapojenie a inštrukcie pre prepojenie.

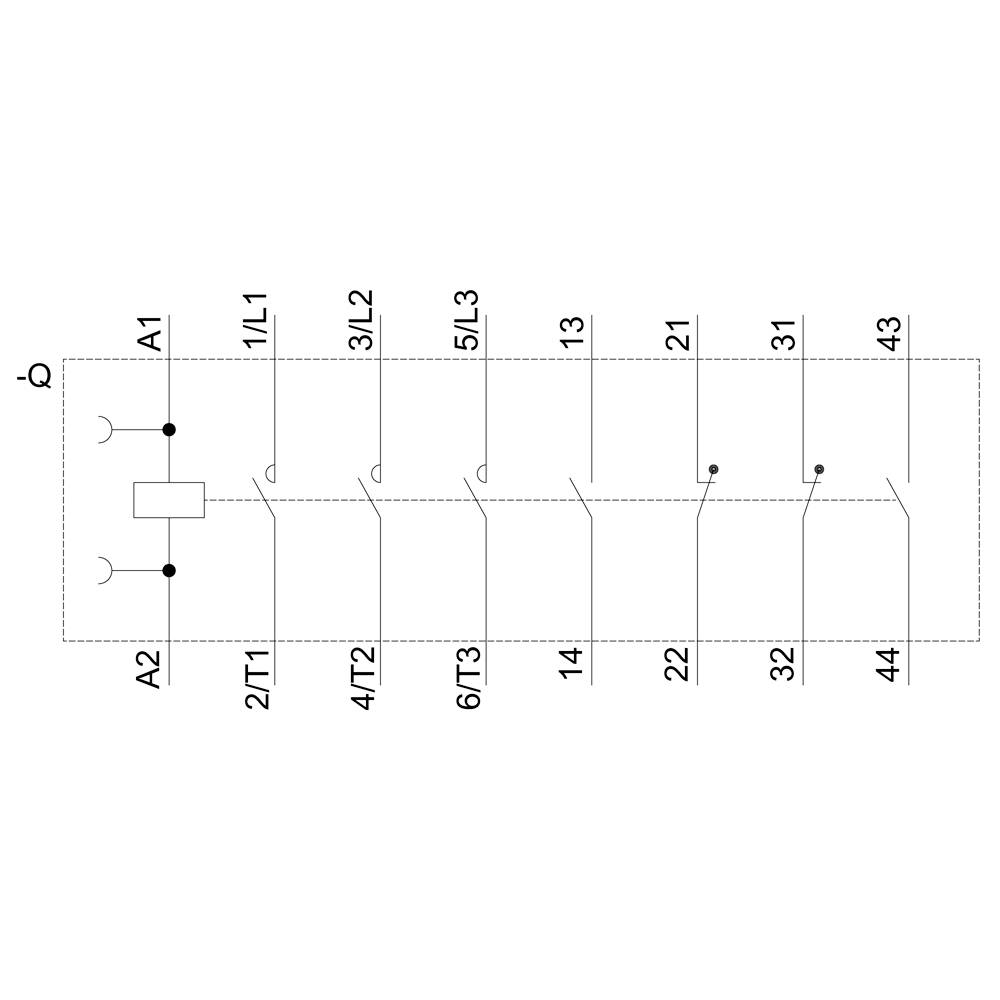

Schematický náčrt zobrazuje elektrickú schému s viacerými svorkami a vodičmi, ktoré sú očíslované: A1, A2, 1/L1, 2/T1 atď.

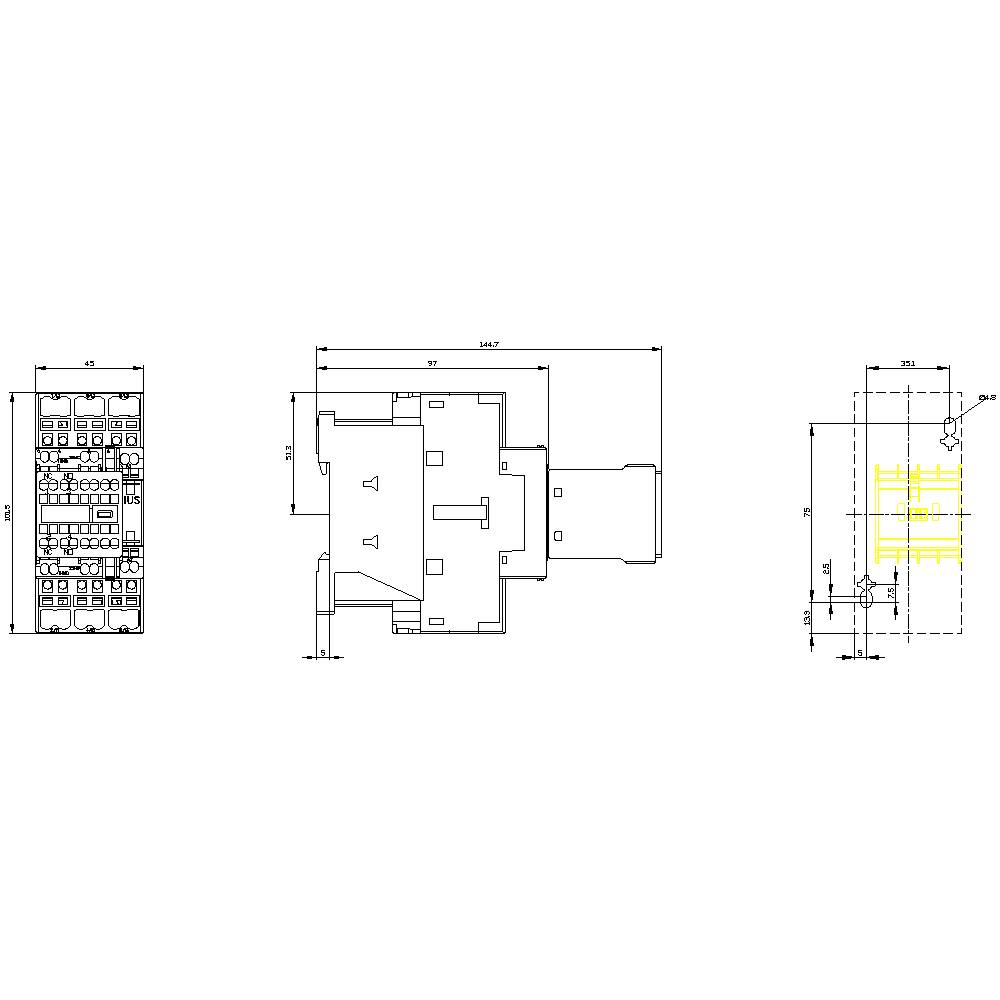

Trojdielný technický výkres elektrického komponentu s rozmermi v milimetroch. Hlavný pohľad v strede, bočné pohľady vľavo a vpravo.

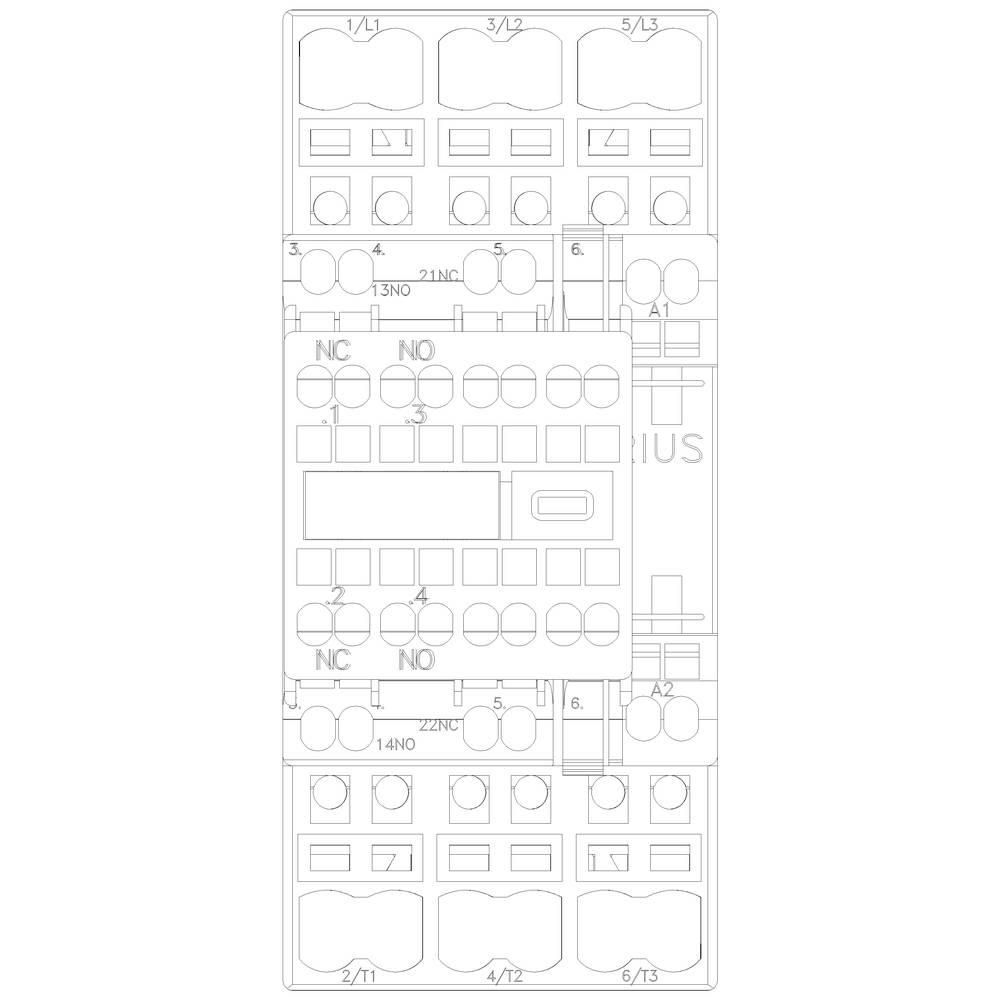

Technický výkres rozvodnej skrine s rôznymi tlačidlami a kontaktmi, označenými ako 'NO' a 'NC'.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: Št 5. 11.

Počet

Celkom (219,99 € / kus)

219,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 6 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2027-2AN24

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 2 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 220 V/AC

Rozsah riadiaceho napätia: 220 V/AC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 32 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 144 mm

Rozmer.: (š x v x h) 45 x 102 x 144 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 15 kW

: 3

: 2

: 2

: 32 A

: 50 A

: Spring clamp connection

: AC

: 22 A

: 14.709975

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Menovité napätie

Siemens 3RT2023-1AP00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746216

Doručenie: Ut 27. 10.

6 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AP04 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746217

Doručenie: Ut 27. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1BB40 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746220

Doručenie: Ut 27. 10.

4 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RT2023-1BB44 stýkač 3 spínacie 3.67749375 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746221

Doručenie: Št 5. 11.

Conrad Electronic

3.67749375 kW

690 V/AC

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RT2024-1AP00 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1750244

Doručenie: Ut 27. 10.

7 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

75,99 €^*

Siemens 3RT2024-1AP04 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747008

Doručenie: Ut 27. 10.

2 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

77,99 €^*

Siemens 3RT2024-1BB40 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747010

Doručenie: Ut 27. 10.

9 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

97,99 €^*

Siemens 3RT2024-1BB44 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747012

Doručenie: Št 5. 11.

Conrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RT2025-1AL20 stýkač 3 spínacie 7.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702404

Doručenie: Ut 27. 10.

9 KsConrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RT2025-1AL24 stýkač 3 spínacie 7.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1741022

Doručenie: Št 5. 11.

Conrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

134,99 €^*

Na stiahnutie

Datasheet

Datasheet 1745962 Siemens 3RT2027-2AN24 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745962 Siemens 3RT2027-2AN24 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Výkonový stýkač, AC-3 32 A, 15 kW / 400 V 2 NO + 2 NC, AC 220 V 50/60 Hz, 3-pólová veľkosť S0, pružinový svorkový pomocný spínač odpojiteľný. Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
