Name: Siemens 3RT2045-1NF34 stýkač 2 spínacie, 2 rozpínacie 142 kW 1000 V 77 A s varistorom Vhodné pre značku (relé): Siemens
Brand: Siemens
SKU: 2863592
Availability: BackOrder

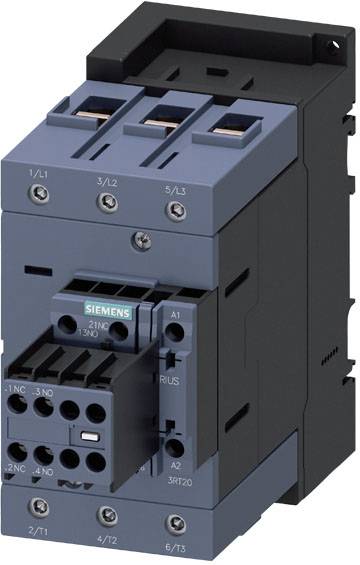

Elektromechanický stýkač od Siemensu, sivý so skrutkovými svorkami, určený na použitie v elektrických obvodoch.

Priemyselné zariadenie: Vľavo rozvodná skriňa s kabelážou a komponentmi, vpravo dažďom zmáčané okno s pohľadom na stroje v pozadí.

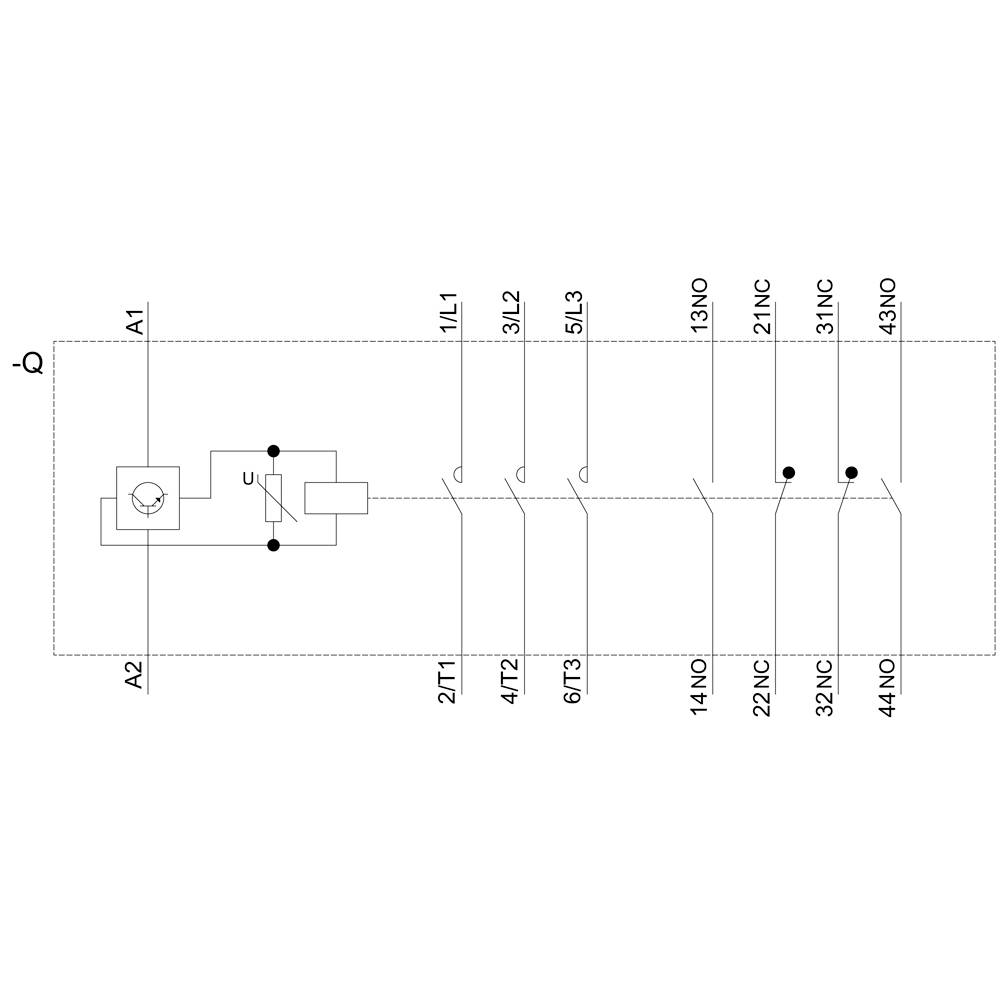

Schéma elektrického stykačového obvodu s rôznymi svorkami a spínačmi, označenými A1, A2, 1L1, 3L2, 5L3.

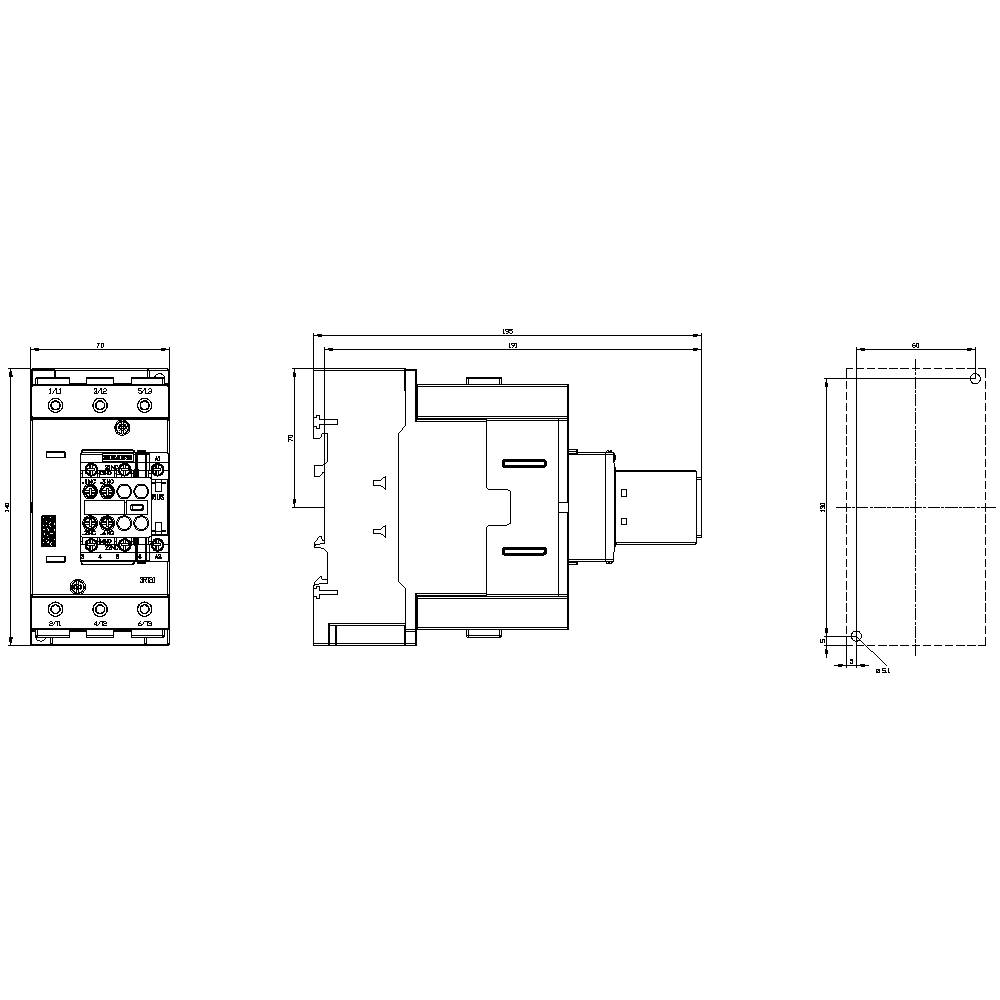

Technický výkres elektrického komponentu v pohľade spredu, z boku a zhora. Sú vyznačené rozmery a detaily pripojenia.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

1000 V

Zaťažovací prúd

77 A

Výkon

142 kW

Datasheety: (PDF)

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (515,00 € / kus)

515,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet nadviazaných kontaktov / pre hlavné kontakty: 3
Počet kontaktov NO / pre pomocné kontakty / okamžité spínanie: 2
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 2
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 125 A
Prevádzkový prúd pri AC-3 / pri 400 V: 80 A
Nábehový výkon magnetickej cievky pri jednosmernom prúde: 76 W
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (10 ... 1/0), 1x (10 ... 2)
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana proti dotyku vpredu: pri vertikálnom dotyku spredu je bezpečné pre prsty
Mechanická životnosť (spínacie cykly) stykača s pripojeným blokom pomocných spínačov kompatibilným s elektronikou / typická: 5 000 000
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov / typická: 10000000
Zrkadlový kontakt: áno
Odolné napätie hlavného obvodu: 8 kV
Maximálne prípustné napätie pre bezpečné oddelenie / medzi cievkou a hlavnými kontaktmi: 690 V
Rozšírenie produktu / pomocný spínač: áno

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2045-1NF34

Konštrukčná veľkosť: S3

Počet pólov: 3-pólové

Typ kontaktu: 2 spínacie
2 rozpínacie

Menovité napätie: 1000 V

Riadiace napätie (min.): 83 V/AC
83 V/DC

Riadiace napätie (max.): 155 V/AC
155 V/DC

Rozsah riadiaceho napätia: 83, 83 - 155, 155 V/AC, V/DC

Spínacie napätie (max.): 1000 V DC/AC

Konštantný prúd (max.): 125 A

Zaťažovací prúd: 77 A

: 142 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: skrutkovací

Mechanická životnosť: 1 000 000

Reakčná doba: 57 ms

Čas rozpadu: 70 ms

: IP00
IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 70 mm

V: 140 mm

Hĺbka: 195 mm

Rozmer.: (š x v x h) 70 x 140 x 195 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Menovité napätie

Siemens 3RT1355-6AE36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863517

Doručenie: Ut 24. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AF36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863519

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AP36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863521

Doručenie: St 11. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

995,00 €^*

Siemens 3RT1355-6AR36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863523

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1363-6AE36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863524

Doručenie: Ut 24. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AF36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863525

Doručenie: Št 3. 12.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863526

Doručenie: St 11. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AR36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863527

Doručenie: Ut 24. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863528

Doručenie: Ut 3. 11.

70 Set(y)Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Siemens 3RT1364-6AF36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863529

Doručenie: Št 3. 12.

Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Na stiahnutie

Datasheet

Datasheet 2863592 Siemens 3RT2045-1NF34 stýkač 2 spínacie, 2 rozpínacie 142 kW 1000 V 77 A s varistorom Vhodné pre značku (relé): Siemens

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863592 Siemens 3RT2045-1NF34 stýkač 2 spínacie, 2 rozpínacie 142 kW 1000 V 77 A s varistorom Vhodné pre značku (relé): Siemens

Popis

výkonový stýkač, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-pólový, AC/DC 83-155 V, 50/60 Hz, s integrovaným varistorom, pomocné kontakty: 2 NO + 2 NC, skrutkové pripojenie, Odnímateľný pomocný spínač SIRIUS 3RT2 výkonový stýkač na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zladenými produktmi. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Dajú sa rôznymi spôsobmi kombinovať s inými komponentmi podávača. Mnohé z kombinácií zariadení sú testované vo výrobe. Stykače ponúkajú optimálne pripojenie k riadiacej jednotke pre každú aplikáciu (paralelné, cez ASi alebo IO-Link). Integrované pomocné spínače znižujú zložitosť vašej konštrukcie. Predné pripojenia umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči poveternostným vplyvom, celosvetovo schválené (napr. IEC a UL/CSA) a pripravené na IE3/IE4.
Sú dostupné v rôznych veľkostiach a vo veľkom výkonovom rozsahu s AC a DC prevádzkou. Okrem technológie skrutkových spojov sú zariadenia stále dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., je rovnaký pre všetky veľkosti. Dostupné spojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčený rad 3RT1 (do 55 kW).
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
