Name: Siemens 3RT2348-1AP60 stýkač 1 spínací, 1 rozpínací 690 V s pomocným kontaktom 1 ks
Brand: Siemens
SKU: 2863664
Availability: BackOrder

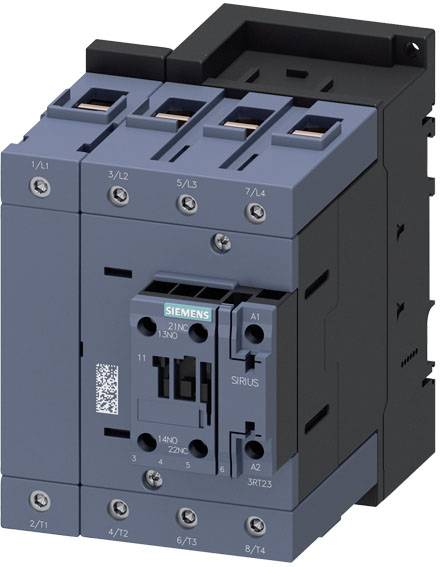

Elektrický stykač v priemyselnom dizajne, sivočiernej farby, s pripojovacími svorkami pre ovládacie aplikácie. Označenie produktu 'SIEMENS SIRIUS'.

Otvorená elektrická rozvodná skriňa odhaľuje vodiče a komponenty. V pozadí prší na veľké okno, ktoré prezrádza stroje a náradie vo vnútri.

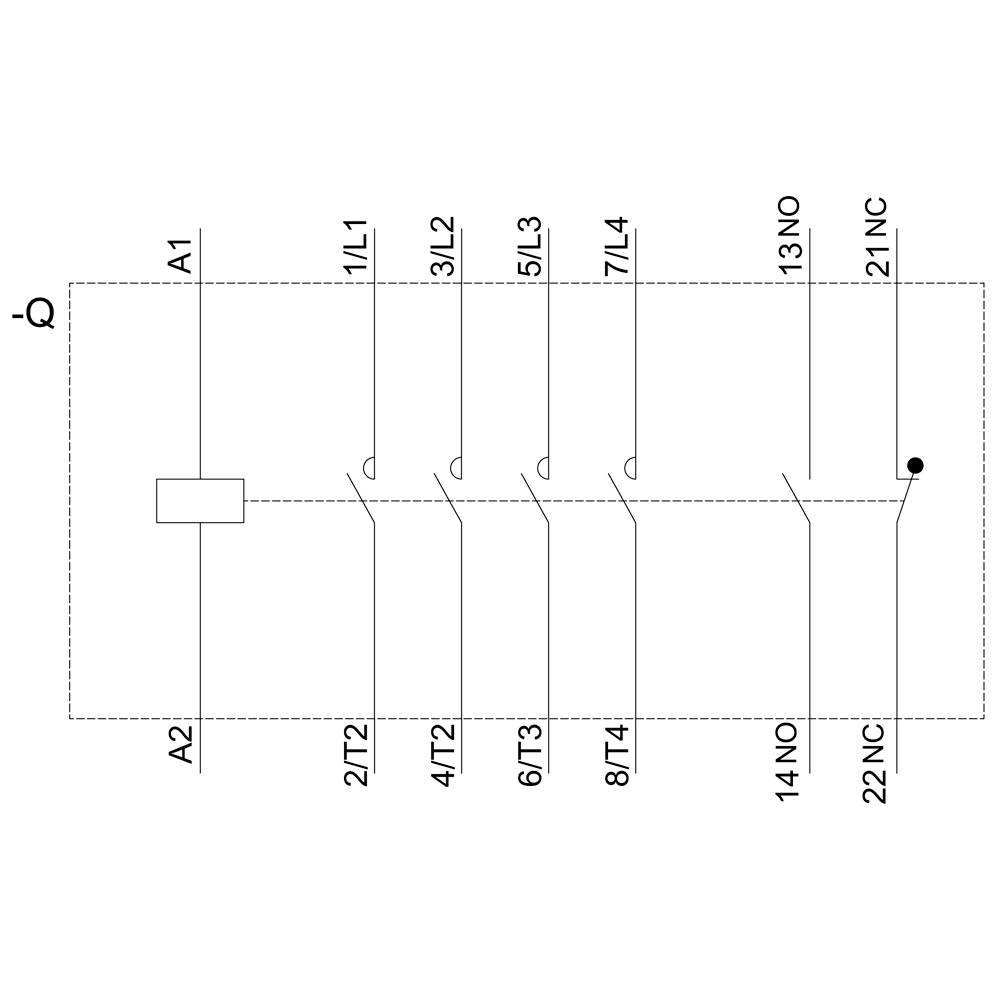

Schéma zapojenia relé, znázorňuje prepojenia medzi A1, A2 a kontaktnými bodmi 1/2 až 13/22. Relé má cievku a štyri spínacie kontakty.

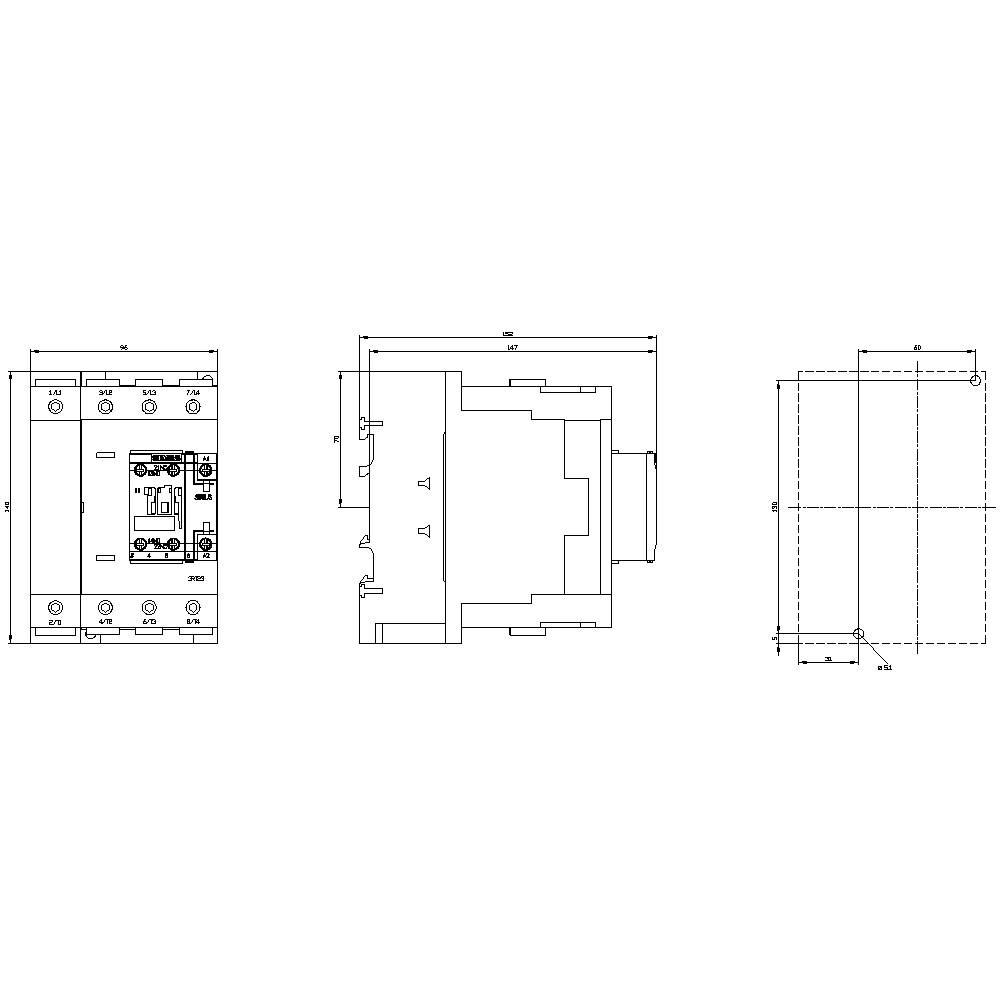

Technický výkres elektrického spínača s pohľadom spredu, z boku a zhora, rozmermi v milimetroch.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Menovité napätie

690 V

Pripojenie

skrutkovací

Typ

3RT2348-1AP60

Datasheety: (PDF)

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (615,00 € / kus)

615,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet kontaktov NO / na stýkači / pre pomocné kontakty: 1
Počet nadviazaných kontaktov / pre hlavné kontakty: 4
Počet spínacích kontaktov / pre pomocné kontakty: 1
Počet kontaktov NO / pre pomocné kontakty / pripojiteľné: 2
Počet kontaktov NO / pre pomocné kontakty / okamžité spínanie: 1
Počet vypínacích kontaktov / na stýkači / pre pomocné kontakty: 1
Počet vypínacích kontaktov / pre pomocné kontakty: 1
Počet NC kontaktov / pre pomocné kontakty / pripojiteľné: 2
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 1
Prevádzkový prúd pri AC-1 / pri 400 V / pri teplote okolia 40 °C: 160 A
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (10 ... 1/0), 1x (10 ... 2)
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana proti dotyku vpredu: pri vertikálnom dotyku spredu je bezpečné pre prsty
Izolačné napätie hlavného okruhu so stupňom znečistenia 3: 690 V
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov / typická: 10000000
Zrkadlový kontakt: áno
Odolné napätie hlavného obvodu: 8 kV
Rozšírenie produktu / pomocný spínač: áno

Kategória výrobku: stýkač

Typ: 3RT2348-1AP60

Konštrukčná veľkosť: S3

Počet pólov: 4-pólové

Typ kontaktu: 1 spínací
1 rozpínací

Menovité napätie: 690 V

Riadiace napätie (max.): 240 V/AC

Rozsah riadiaceho napätia: 240 V/AC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 160 A

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: skrutkovací

Mechanická životnosť: 1 000 000

Reakčná doba: 21 ms

Čas rozpadu: 50 ms

: IP00
IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 96 mm

V: 140 mm

Hĺbka: 152 mm

Rozmer.: (š x v x h) 96 x 140 x 152 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné
