Name: Siemens 3RT2516-1AP00 stýkač 2 rozpínacie, 2 spínacie 4 kW s pomocným kontaktom 1 ks
Brand: Siemens
SKU: 1730080
Availability: BackOrder

Elektrická rozvodná skriňa s otvorenými dverami odhaľuje komplexné káblové prepojenia. V pozadí je nejasne viditeľný stroj za dažďom zmáčanými oknami.

"Príklad zapojenia stykača" s očíslovanými komponentmi a prepájacími vedeniami. Popisy objasňujú funkcie a pripojenia.

Schematický výkres znázorňuje elektrický komponent prepojený kontaktmi A1, A2 a odpormi R1 až R4. Spojovacie vedenia 1 až 4.

Technický výkres elektronickej súčiastky s rozmermi: 45 mm šírka, 75 mm dĺžka, 70 mm výška. Pohľad z boku a zhora.

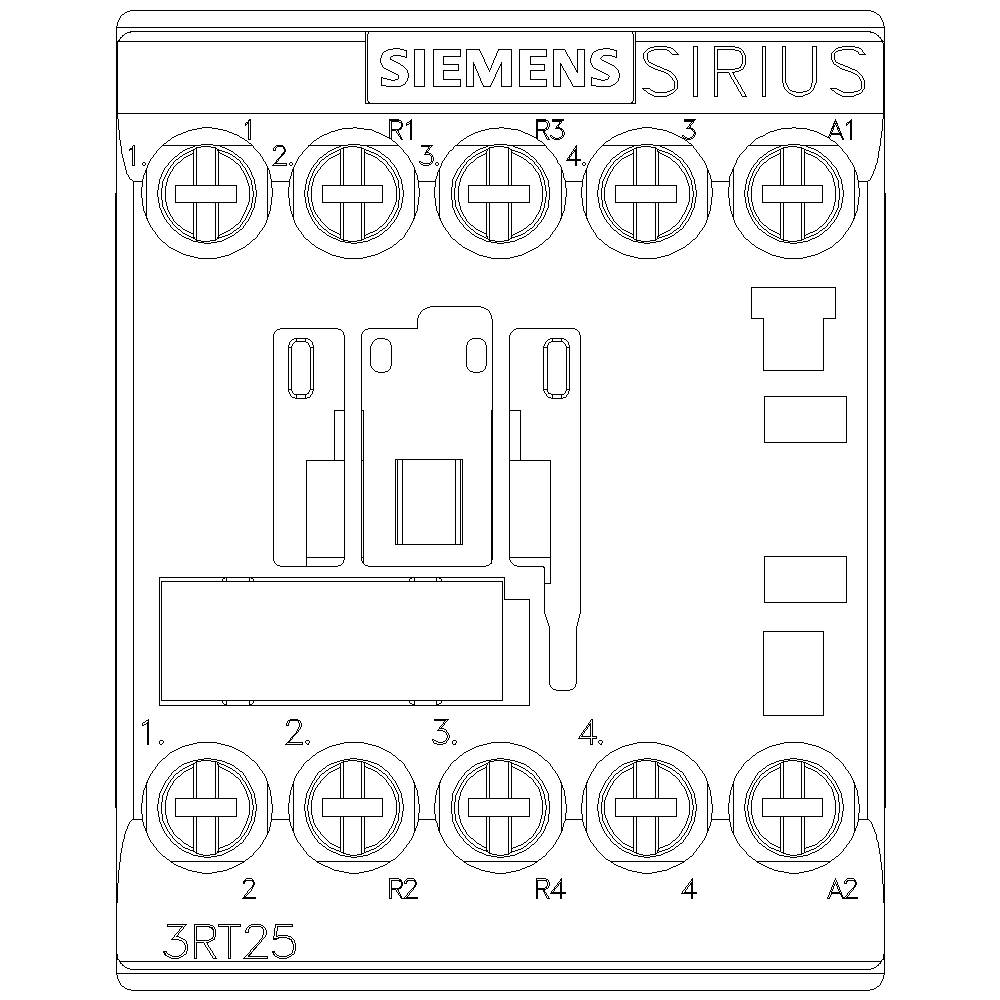

Technický výkres Siemens SIRIUS stykačového modulu s pripojovaciemu bodmi R1 až R4 a A1, A2. Číslo modelu 3RT25.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Výkon

4 kW

Pripojenie

skrutková svorka

Typ

3RT2516-1AP00

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 12. 11.

Počet

Celkom (63,99 € / kus)

63,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča, lanko: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2516-1AP00

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Typ kontaktu: 2 rozpínacie
2 spínacie

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 9 A

: 4 kW

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4 kW

: 2

: 2

: 0

: 0

: 9 A

: 18 A

: Screw connection

: AC

: 3.677

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Siemens 3RT2015-1AB01 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1749917

Doručenie: St 11. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AP01 stýkač 3 spínacie 3 kW 230 V/AC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431023

Doručenie: Pi 30. 10.

17 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

47,99 €^*

Siemens 3RT2015-1AP02 stýkač 3 spínacie 3 kW 230 V/AC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431140

Doručenie: Pi 30. 10.

8 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

42,99 €^*

Siemens 3RT2015-1BB41 stýkač 3 spínacie 3 kW 24 V/DC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1431141

Doručenie: Pi 30. 10.

47 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

44,99 €^*

Siemens 3RT2015-1BB42 stýkač 3 spínacie 3 kW 24 V/DC 7 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431115

Doručenie: Pi 30. 10.

25 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

44,99 €^*

Siemens 3RT2015-1BB44-3MA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1730331

Doručenie: Pi 30. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

69,99 €^*

Siemens 3RT2015-1FB41 stýkač 3 spínacie 690 V/AC s diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1730339

Doručenie: Pi 30. 10.

3 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

57,99 €^*

Siemens 3RT2015-2AP01 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730363

Doručenie: Pi 30. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-2BB41 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730505

Doručenie: Pi 30. 10.

19 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

44,99 €^*

Siemens 3RT2015-2BB42 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730507

Doručenie: Pi 30. 10.

30 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

44,99 €^*

Na stiahnutie

Datasheet

Datasheet 1730080 Siemens 3RT2516-1AP00 stýkač 2 rozpínacie, 2 spínacie 4 kW s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1730080 Siemens 3RT2516-1AP00 stýkač 2 rozpínacie, 2 spínacie 4 kW s pomocným kontaktom 1 ks

Popis

Výkonový stýkač, AC-3 9 A, 4 kW / 400 V 2 NO + 2 NC 230 V AC, 50/60 Hz 4-pólová veľkosť S00 skrutkové pripojenie Stykač SIRIUS 3RT25 na prepínanie pólov v motoroch kladkostrojov alebo na spínanie dvoch samostatných záťaží.
Stykače 3RT25 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT25 sú odolné voči klimatickým vplyvom a sú schválené po celom svete (napr. IEC a UL / CSA).
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
