Name: Siemens 3RT2544-1AP00 stýkač 2 spínacie, 2 rozpínacie 59 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece
Brand: Siemens
SKU: 2863672
Availability: BackOrder

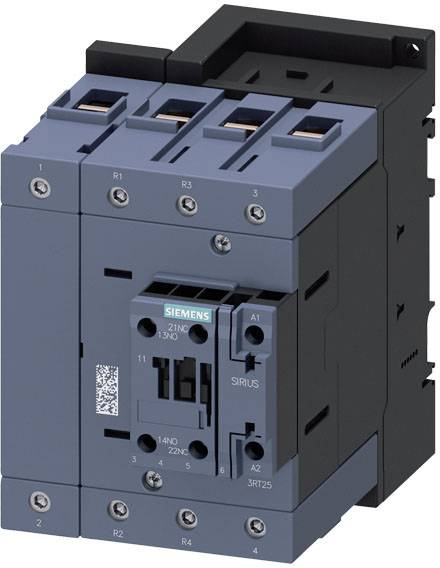

Elektrický stykač značky Siemens, model SIRIUS, v obdĺžnikovom modrom kryte s prípojkami pre viaceré káble.

Pohľad do priemyselného priestoru s otvorenou elektrickou rozvádzačou vľavo a mokrou sklenou stenou vpravo, ktorá oddeľuje stroje.

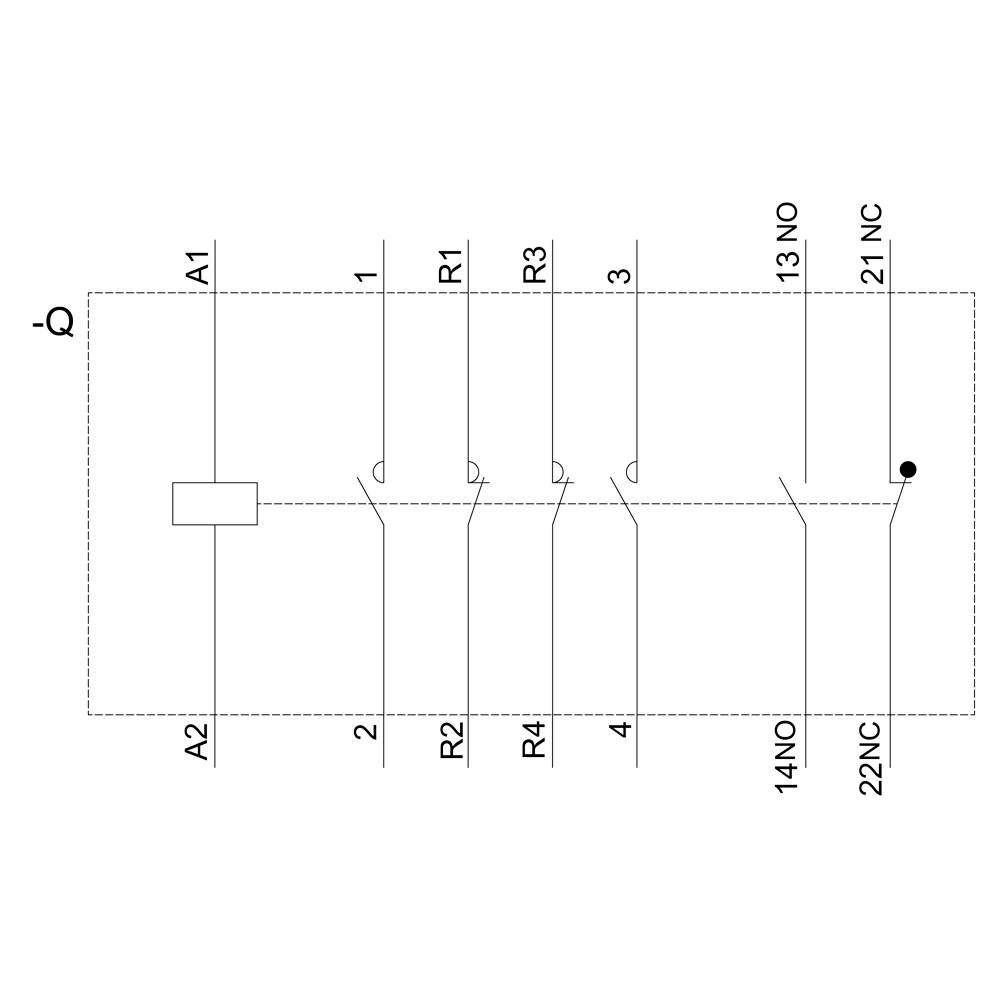

Schéma elektrického zapojenia relé so štyrmi spínačmi. Označenia: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.

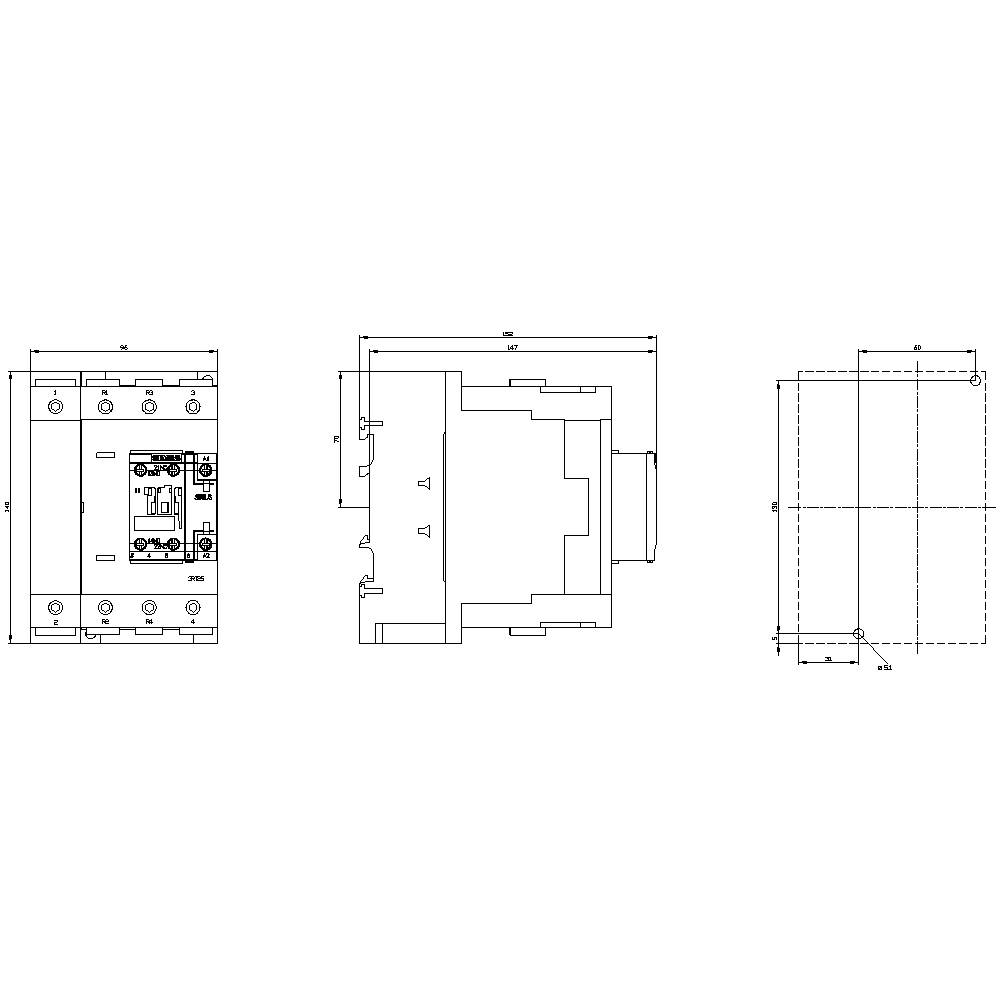

Technický výkres elektrického zariadenia s predným, bočným a horným pohľadom. Rozmery a vnútorné komponenty sú detailne znázornené.

1/4

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

4-pólové

Výkon

59 kW

Pripojenie

skrutkovací

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (315,00 € / kus)

315,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet nadviazaných kontaktov / pre hlavné kontakty: 2
Počet kontaktov NO / pre pomocné kontakty / okamžité spínanie: 1
Počet otváračov / pre hlavné kontakty: 2
Počet rozpínacích kontaktov / pre pomocné kontakty / okamžité spínanie: 1
Prevádzkový prúd pri AC-1 / do 690 V / pri teplote okolia 40 °C: 100 A
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (10 ... 1/0), 1x (10 ... 2)
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Nadmorská výška inštalácie nad morom / maximum: 2000 m
Sériová inštalácia: áno
Ochrana proti dotyku vpredu: pri vertikálnom dotyku spredu je bezpečné pre prsty
Izolačné napätie hlavného okruhu so stupňom znečistenia 3: 690 V
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov kompatibilným s elektronikou / typická: 5 000 000
Mechanická životnosť (spínacie cykly) stýkača s pripojeným blokom pomocných spínačov / typická: 10000000
Zrkadlový kontakt: áno
Odolné napätie hlavného obvodu: 8 kV
Maximálne prípustné napätie pre bezpečné oddelenie / medzi cievkou a hlavnými kontaktmi: 690 V
Rozšírenie produktu / pomocný spínač: áno

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2544-1AP00

Konštrukčná veľkosť: S3

Počet pólov: 4-pólové

Typ kontaktu: 2 spínacie
2 rozpínacie

Pomocný kontakt: 1 spínací

Riadiace napätie (min.): 230 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 - 230 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 100 A

: 59 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Pripojenie: skrutkovací

Mechanická životnosť: 1 000 000

Reakčná doba: 20 ms

Čas rozpadu: 25 ms

: IP00
IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 70 mm

V: 140 mm

Hĺbka: 152 mm

Rozmer.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Menovité napätie

Siemens 3RT1355-6AE36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863517

Doručenie: Ut 24. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AF36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863519

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1355-6AP36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863521

Doručenie: St 11. 11.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

995,00 €^*

Siemens 3RT1355-6AR36 stýkač 2 spínacie, 2 rozpínacie 75000 W 690 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863523

Doručenie: Št 3. 12.

Conrad Electronic

75000 W

4-pólové

690 V

Min.: 1

Násobky: 1

1 095,00 €^*

Siemens 3RT1363-6AE36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863524

Doručenie: Ut 24. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AF36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863525

Doručenie: Št 3. 12.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AP36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863526

Doručenie: St 11. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1363-6AR36 stýkač 2 spínacie, 2 rozpínacie 90000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863527

Doručenie: Ut 24. 11.

Conrad Electronic

90000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

1 459,00 €^*

Siemens 3RT1364-6AE36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:2863528

Doručenie: Ut 3. 11.

70 Set(y)Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Siemens 3RT1364-6AF36 stýkač 2 spínacie, 2 rozpínacie 110000 W 1000 V s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:2863529

Doručenie: Št 3. 12.

Conrad Electronic

110000 W

4-pólové

1000 V

Min.: 1

Násobky: 1

2 165,00 €^*

Na stiahnutie

Datasheet

Datasheet 2863672 Siemens 3RT2544-1AP00 stýkač 2 spínacie, 2 rozpínacie 59 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863672 Siemens 3RT2544-1AP00 stýkač 2 spínacie, 2 rozpínacie 59 kW s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece

Popis

Výkonový stýkač, AC-3e/AC-3, 65 A, 30 kW / 400 V, 4-pólový, AC 230 V, 50 Hz, hlavné kontakty: 2 NO + 2 NC, pomocné kontakty: 1 NO + 1 NC, skrutka pripojenie stýkač SIRIUS 3RT25 na zmenu pólov motorov zdvíhacích zariadení alebo na spínanie dvoch samostatných záťaží.
Stykače 3RT25 sú súčasťou modulárneho systému SIRIUS s dokonale zladenými produktmi. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Dajú sa rôznymi spôsobmi kombinovať s inými komponentmi podávača. Mnohé z kombinácií zariadení sú testované vo výrobe. Stykače ponúkajú optimálne pripojenie k riadiacej jednotke pre každú aplikáciu (paralelné, cez ASi alebo IO-Link). Integrované pomocné spínače znižujú zložitosť vašej konštrukcie. Predné pripojenia umožňujú jednoduché zapojenie. Stykače 3RT25 sú odolné voči klimatickým vplyvom a celosvetovo schválené (napr. IEC a UL/CSA).
Sú dostupné v rôznych veľkostiach a vo veľkom výkonovom rozsahu s AC a DC prevádzkou. Okrem technológie skrutkových spojov sú zariadenia stále dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., je rovnaký pre všetky veľkosti.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
