Siemens 3RT2645-1AP05 kondenzátorový stýkač 3 spínacie 296 VA s pomocným kontaktom Vhodné pre značku (relé): Siemens Pie

EAN:
Označenie výrobcu:
Objednávacie číslo:

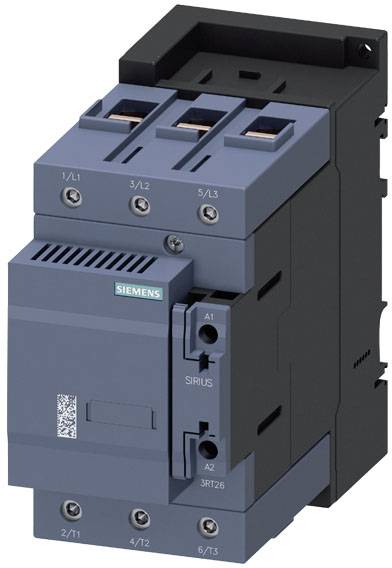

Elektrický stykač Siemens, model 'Sirius', typicky používaný v priemyselných aplikáciách na ovládanie motorov.
Otvorená elektrická rozvodná skriňa s káblami a riadiacimi zariadeniami vedľa okna pokrytého dažďovými kvapkami, cez ktoré je viditeľný priemyselný stroj.

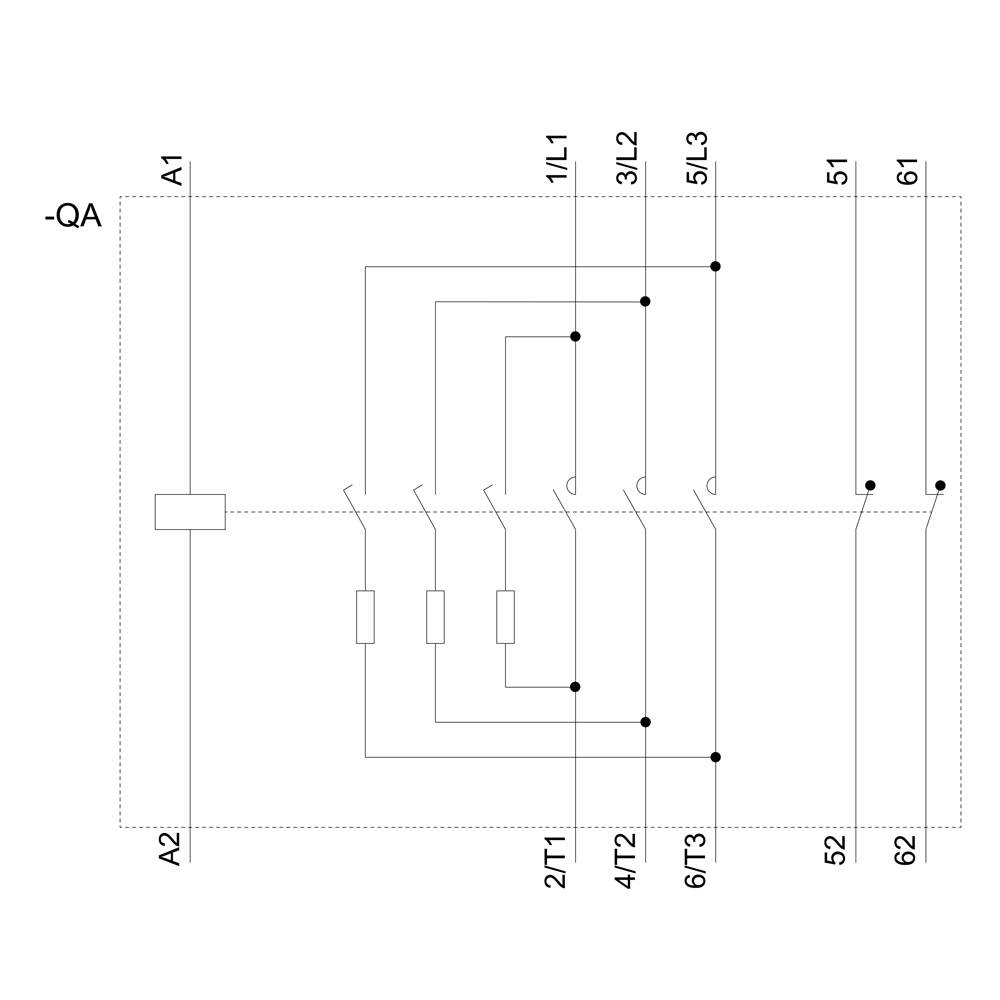

Technický výkres elektrického rozvádzača s identifikovanými svorkami A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61 a 62.

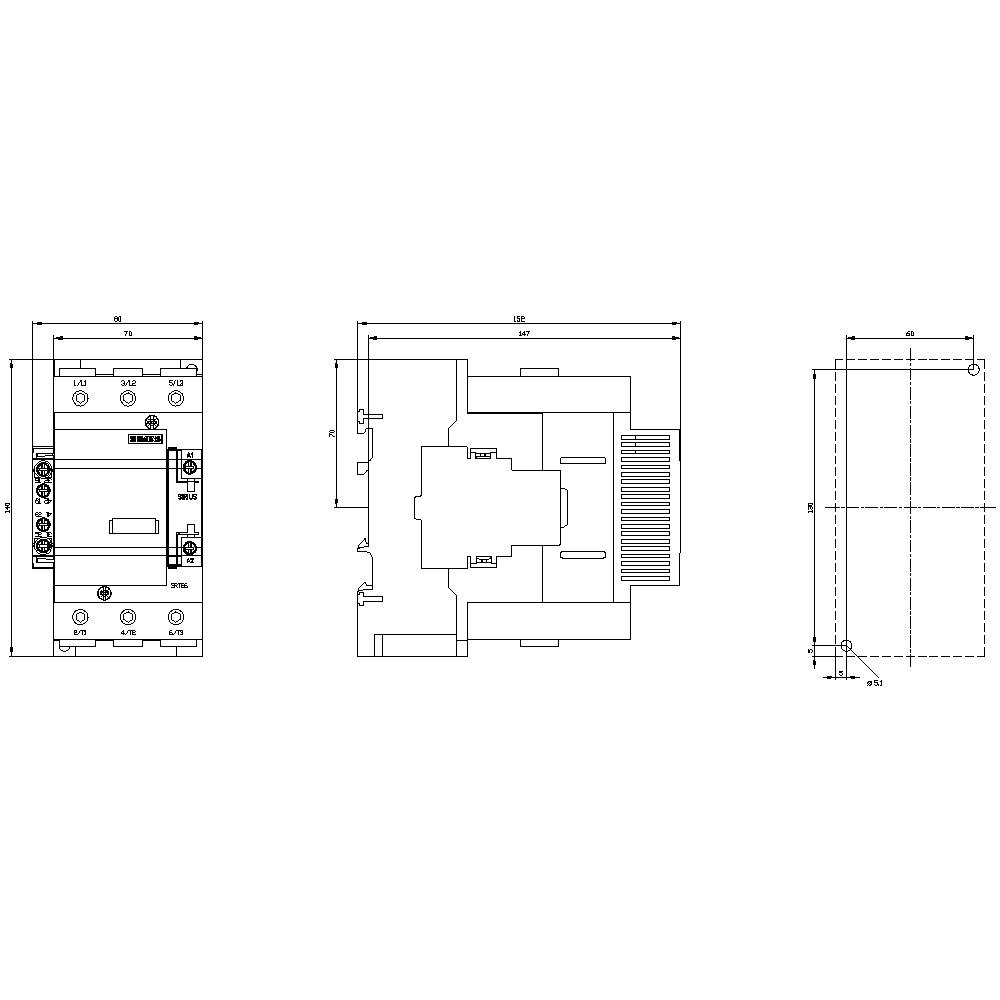

Technický výkres elektrického spínača s pohľadom spredu, z boku a zhora. Rozmery a detaily usporiadania sú znázornené.
1/4
Ilustračný obrázok
Kategória výrobku
kondenzátorový stýkač
Počet pólov
3-pólové
Výkon
296 VA
Pripojenie
skrutkovací
Druh obalu
Piece
Datasheety: (PDF)
Doručenie: Št 12. 11.
Počet
Celkom (559,00 € / kus)
605,00 €
-8 %
559,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Technické parametre

  • Počet NC kontaktov / pre pomocné kontakty / pripojiteľné: 1
  • Nadmorská výška inštalácie / nad morom / maximum: 2000 m
  • Verzia poistkovej vložky / na skratovú ochranu hlavného obvodu / s typom koordinácie 1 / požadovaná: gG: 250 A (690 V, 50 kA)
  • Verzia poistkovej vložky / na skratovú ochranu pomocného spínača / potrebná: gG: 10 A (500 V, 1 kA)
  • Ochrana proti dotyku / na prednej strane: pri zvislom dotyku spredu je bezpečné pre prsty
  • Montážna poloha: otočná +/- 180° s vertikálnou montážnou rovinou, možno nakloniť dopredu a dozadu o +/- 22,5° s vertikálnou montážnou rovinou
  • Frekvencia spínania / pri AC-6b / pri 230 V / maximálne [1/h]: 200
  • Frekvencia spínania / pri AC-6b / pri 240 V / maximálne [1/h]: 200
  • Frekvencia spínania / pri AC-6b / pri 400 V / maximálne [1/h]: 100
  • Frekvencia spínania / pri AC-6b / pri 480 V / maximálne [1/h]: 60
  • Frekvencia spínania / pri AC-6b / pri 500 V / maximálne [1/h]: 60
  • Frekvencia spínania / pri AC-6b / pri 600 V / maximálne [1/h]: 40
  • Frekvencia spínania / pri AC-6b / pri 690 V / maximálne [1/h]: 40
  • Frekvencia spínania / pri AC-6b / pri 1000 V / maximálne [1/h]: 40
  • Rozšírenie produktu / pomocný spínač: áno
  • Oblasť použitia: na spínanie kapacitných záťaží, napr. kondenzátorové banky alebo prevodníky
  • Zdanlivý ťahový výkon / magnetickej cievky / pri AC: 296 VA
  • Zdanlivý zastavovací výkon / magnetickej cievky / pri AC: 19 VA
  • Maximálne prípustné napätie pre bezpečné oddelenie / medzi cievkou a hlavnými kontaktmi: 400 V
  • Stupeň krytia IP / pripojovacej svorky: IP00
  • Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (8 ... 3/0), 1x (6... 3/0)
  • Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14), 2 x 12
  • Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / pevné: 2x (10 ... 16 mm²)
  • Pripojiteľný prierez vodiča / pre hlavné kontakty / plný / minimálne: 10 mm²
  • Pripojiteľný prierez vodiča / pre hlavné kontakty / plný / maximálne: 16 mm²
  • Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / plné alebo lankové: 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
  • Prierez pripojiteľného vodiča / pre hlavné kontakty / lanko / minimálne: 10 mm²
  • Pripojiteľný prierez vodiča / pre hlavné kontakty / lanko / maximálne: 70 mm²
  • Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / jemne lanka / s opracovaním konca jadra: 2x (10 ... 50 mm²)
  • Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Druh obalu

Piece

Kategória výrobku

kondenzátorový stýkač

Typ

3RT2645-1AP05

Konštrukčná veľkosť

S3

Počet pólov

3-pólové

Typ kontaktu

3 spínacie

Pomocný kontakt

1 spínací

2 rozpínacie

Riadiace napätie (min.)

230 V/AC

Riadiace napätie (max.)

230 V/AC

Rozsah riadiaceho napätia

230 - 230 V/AC

Spínacie napätie (min.)

230 V/AC

Spínacie napätie (max.)

1000 V/AC

296 VA

Vhodné pre značku

Siemens

Vhodné pre sériu

Siemens Sirius

Vlastnosti

s pomocným kontaktom

Druh montáže

upevnenie pomocou skrutiek

zaklapávacie uchytenie

Pripojenie

skrutkovací

Elektrická životnosť

200 000

Mechanická životnosť

3 000 000

Reakčná doba

20 ms

Čas rozpadu

25 ms

IP00

Min. teplota

-25 °C

Max. teplota

+60 °C

Šírka

80 mm

V

140 mm

Hĺbka

152 mm

Rozmer.

(š x v x h) 80 x 140 x 152 mm

Obsah

1 ks

Spĺňa RoHS

áno

UKCA

Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2862401 Siemens 3RT2645-1AP05 kondenzátorový stýkač 3 spínacie 296 VA s pomocným kontaktom Vhodné pre značku (relé): Siemens Pie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862401 Siemens 3RT2645-1AP05 kondenzátorový stýkač 3 spínacie 296 VA s pomocným kontaktom Vhodné pre značku (relé): Siemens Pie

Popis

Kondenzátorový stýkač, AC-6b 75 kVAr, / 400 V, 3-pólový, AC 230 V, 50 Hz, pomocné kontakty: 2 NC, skrutkové pripojenie Kondenzátorový stýkač SIRIUS 3RT26 na spínanie kapacitných záťaží, napr. kondenzátorových bánk alebo prevodníkov.
Kondenzátorové stýkače 3RT26 sú súčasťou modulárneho systému SIRIUS s dokonale zladenými produktmi. Ponúkajú klasické pohony pre AC a DC prevádzku, ako aj elektronické pohony s AC/DC prevádzkou. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Dajú sa rôznymi spôsobmi kombinovať s inými komponentmi podávača. Mnohé z kombinácií zariadení sú testované vo výrobe. Integrované pomocné spínače znižujú zložitosť vašej konštrukcie. Predné pripojenia umožňujú jednoduché zapojenie. Kondenzátorové stýkače 3RT26 sú odolné voči klimatickým vplyvom a celosvetovo schválené (napr. IEC a UL/CSA).
Sú dostupné v rôznych veľkostiach a vo veľkom výkonovom rozsahu v AC a DC prevádzke s technológiou skrutkového spojenia.
Rozsiahly sortiment príslušenstva je rovnaký pre všetky veľkosti.
Kondenzátorové stýkače 3RT26 nahrádzajú kondenzátorové stýkače 3RT16.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

  • Upozornenie
    V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
