Name: Siemens 3RV1011-0CA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V DC/AC
Brand: Siemens
SKU: 2862414
Availability: BackOrder

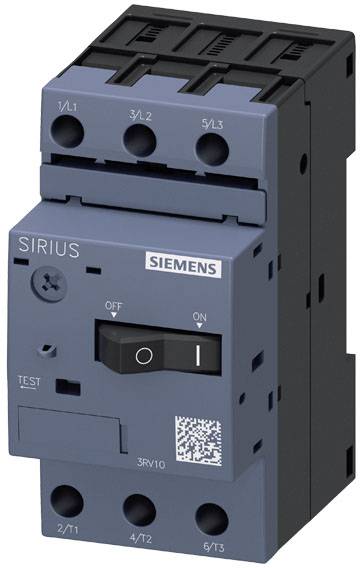

Spínač Siemens SIRIUS s vypínačom Zap/Vyp a QR kódom vpredu, model 3RV10, elektrická poistka pre riadenie výkonu.

Otvorená rozvodná skriňa odhaľuje komplexné usporiadanie kabeláže a komponentov, pričom v pozadí sú cez dažďom zarosené okno viditeľné priemyselné stroje.

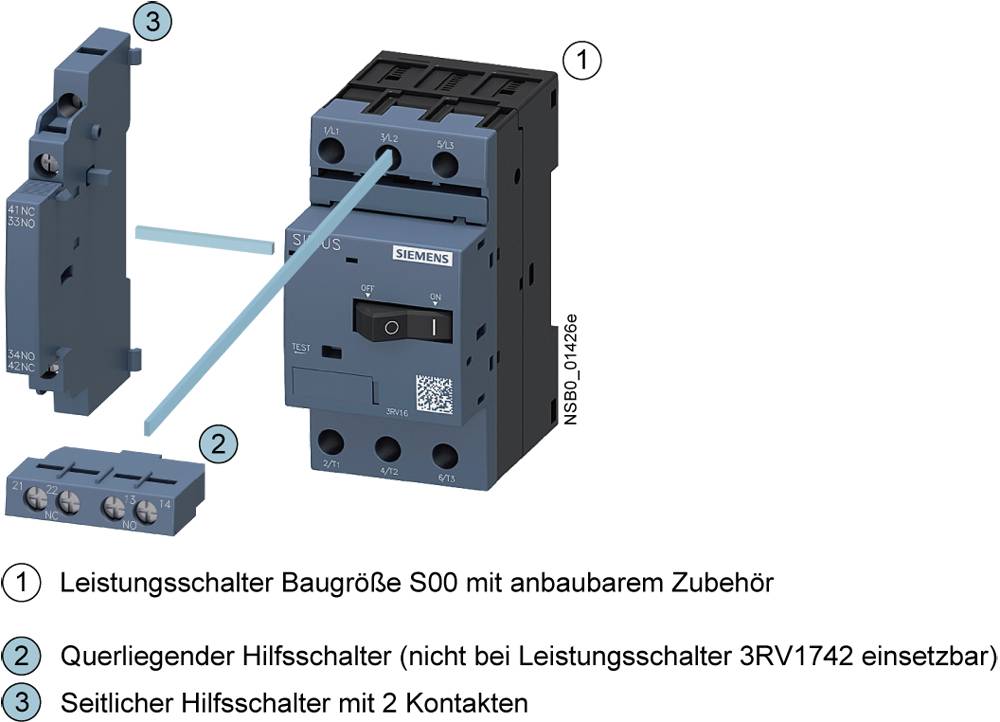

'Výkonový spínač veľkosti S00 s pripojiteľným príslušenstvom', 'Priečne uložený pomocný spínač', 'Bočný pomocný spínač s 2 kontaktmi'.

Schéma elektrického systému s poistkami a vodičmi, so šiestimi označenými vodičmi: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

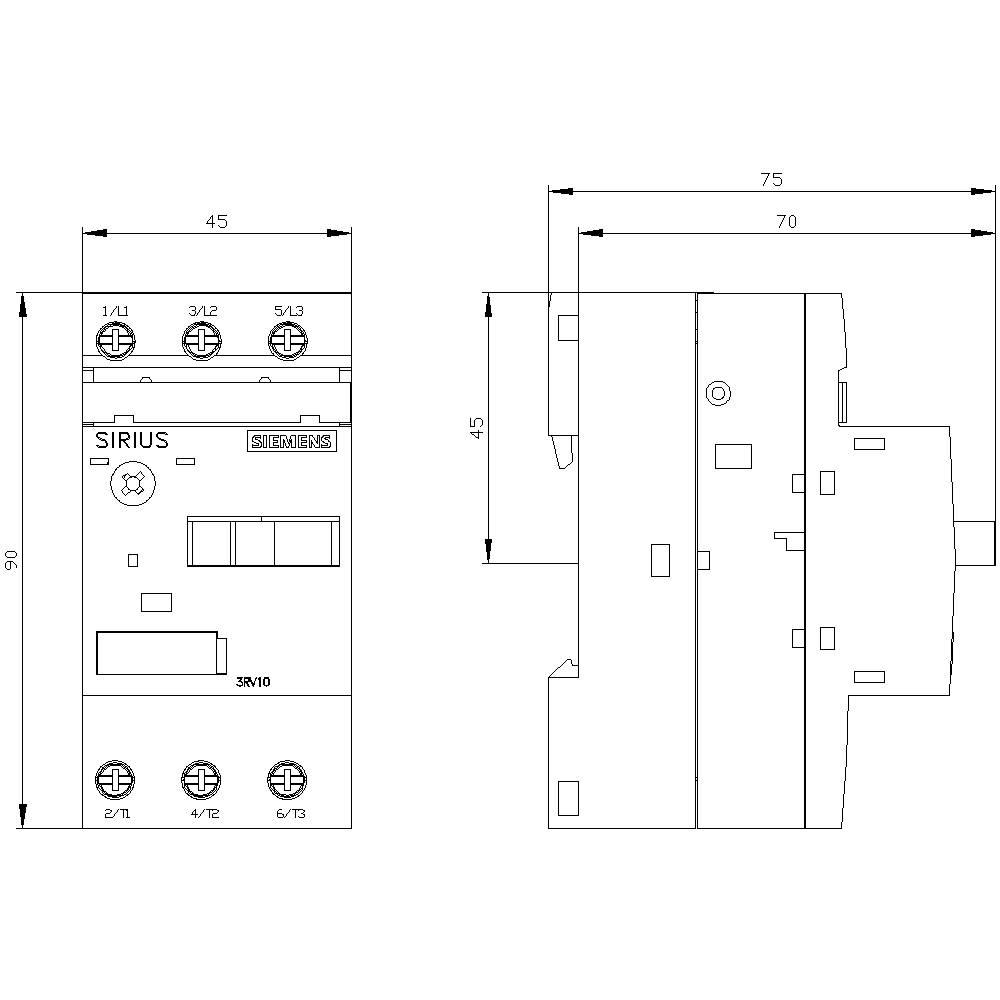

Technický výkres elektrického spínača s rozmermi: šírka 45 mm, výška 90 mm, hĺbka 75/70/45 mm. Viditeľné značenia pre pripojenia a komponenty.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

0.25 A

Pripojenie

skrutkovací

Typ

3RV1011-0CA10

Konštrukčná veľkosť

S00

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (83,99 € / kus)

83,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie výrobku: na ochranu motora
Ochrana proti dotyku / na prednej strane: pri zvislom dotyku spredu je bezpečné pre prsty
Usporiadanie elektrickej prípojky / pre hlavný okruh: hore a dole
Percento nebezpečných porúch / s vysokou mierou dopytu: 50
Percento nebezpečných porúch / pri nízkej miere dopytu: 50
Nadmorská výška inštalácie / nad morom / maximum: 2000 m
Verzia ovládacieho prvku: kolíska
Prevádzkový výkon / pri AC-3 / pri 230 V: 0,037 kW
Prevádzkový výkon / pri AC-3 / pri 690 V: 0,12 kW
Mechanická životnosť (cykly spínania) / hlavných kontaktov / typická: 100 000
Elektrická životnosť (spínacie cykly) / typická: 100 000
Rozšírenie produktu / pomocný spínač: áno
Detekcia výpadku fázy: áno
Ochrana proti preťaženiu: áno
Ochrana systému: áno
Ochrana proti skratu: Áno
Ochrana motora: áno
Funkcia separátora: áno
Frekvencia spínania / pri AC-3 / maximálne (1/h): 15
Odolné napätie: 6 kV
Uťahovací moment / pre hlavné kontakty / so skrutkovým pripojením / maximálne: 1,2 Nm
Verzia displeja / pre stav spínania: kolískový
Typ závitu / svorkovnice / pre hlavné kontakty: M3
Verzia skratovej spúšte: magnetická
Verzia poistky proti preťaženiu: tepelná
Veľkosť stýkača / kombinovateľné / špecifické pre firmu: S00
Pracovná frekvencia / minimum: 50 Hz
Pracovná frekvencia / maximum: 60 Hz
Veľkosť hrotu skrutkovača: Pozidriv Gr. 2
Stupeň krytia IP / pripojovacej svorky: IP00
Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / jemne lanka / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Kategória výrobku: výkonový vypínač

Typ: 3RV1011-0CA10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 0.18 A

Rozsah nastavenia prúdu (max.): 0.25 A

Rozsah nastavenia (prúd): 0.18 - 0.25 A

Zaťažovací prúd: 0.25 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V DC/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 75 mm

Šírka: 45 mm

V: 90 mm

Rozmer.: (š x v x h) 45 x 90 x 75 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 90 mm

: 75 mm

: 0.06 kW

: 0.25 A

: 3

: 690-690 V

: 0.18-0.25 A

: IP20

: Screw connection

: Built-in device fixed built-in technique

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2862414 Siemens 3RV1011-0CA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V DC/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862414 Siemens 3RV1011-0CA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V DC/AC

Popis

Istič veľkosti S00 na ochranu motora, TRIEDA 10 A spúšť 0,18...0,25 A N spúšť 3,3 A skrutkové pripojenie Štandardná spínacia schopnosť Istič SIRIUS 3RV1 na ochranu motora pre bezpečné odpojenie v prípade skratu a ochranu spotrebičov a systému proti preťaženia, ako aj na bezpečné odpojenie systému od siete.
Kompaktné a klimaticky odolné ističe sú vďaka nízkemu odpadovému teplu optimalizované pre použitie v spotrebiteľských napájačoch, samozrejme aj pre motory IE3/IE4 a rovnako aj pre spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL/CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení pre ochranu motora, ako hlavné a NÚDZOVÉ ZASTAVENIE a pre použitie v IT sieťach. Sú dostupné so skrutkovým pripojením a voliteľne so zabudovaným pomocným spínačom.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., je rovnaký pre všetky veľkosti. Použitie rôznych možností napájania, ako je pridružený systém prívodu SIRIUS 3RV29, výrazne znižuje zapojenie hlavného okruhu.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
