Name: Siemens 3RV2011-1AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.1 - 1.6 A Spínacie napätie (max.): 690 V/AC (š x
Brand: Siemens
SKU: 1741025
Availability: InStock

Čierny výkonový istič Siemens s prepínačom a viacerými elektrickými kontaktmi. Odborný komponent pre elektrické inštalácie.

Otvorená elektrická rozvodná skriňa s elektronickými komponentmi vľavo. Vpravo mokrý kotúč, cez ktorý sú nejasne viditeľné stroje.

'Demontovateľné príslušenstvo': Diagram znázorňuje rôzne elektrické komponenty a ich prepojenia. Číslované časti s popismi.

Schéma znázorňuje trojfázové napájanie (L1, L2, L3), ochranný istič a následné poistky, ako aj zaťažovacie prípojky.

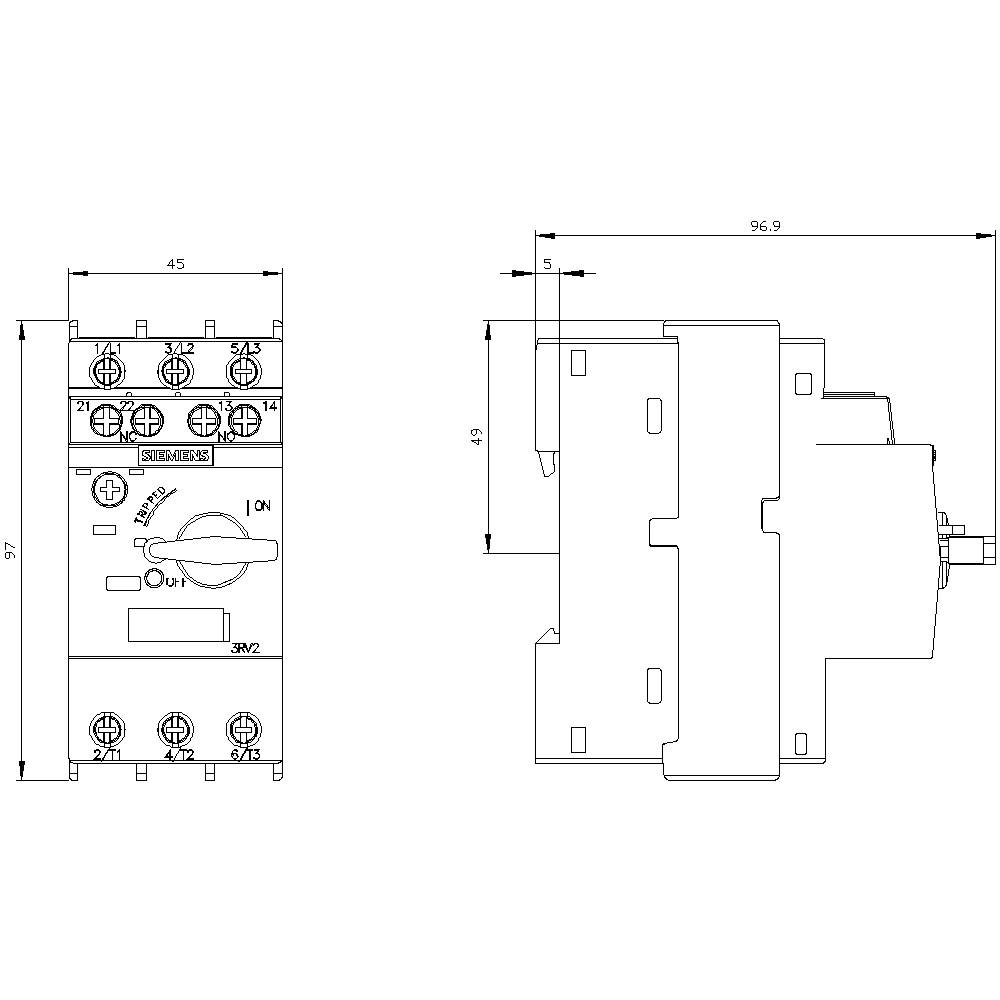

Technický nákres elektronického zariadenia s rozmermi: Pohľad spredu znázorňuje prepínače a konektory, pohľad zboku zobrazuje hĺbku.

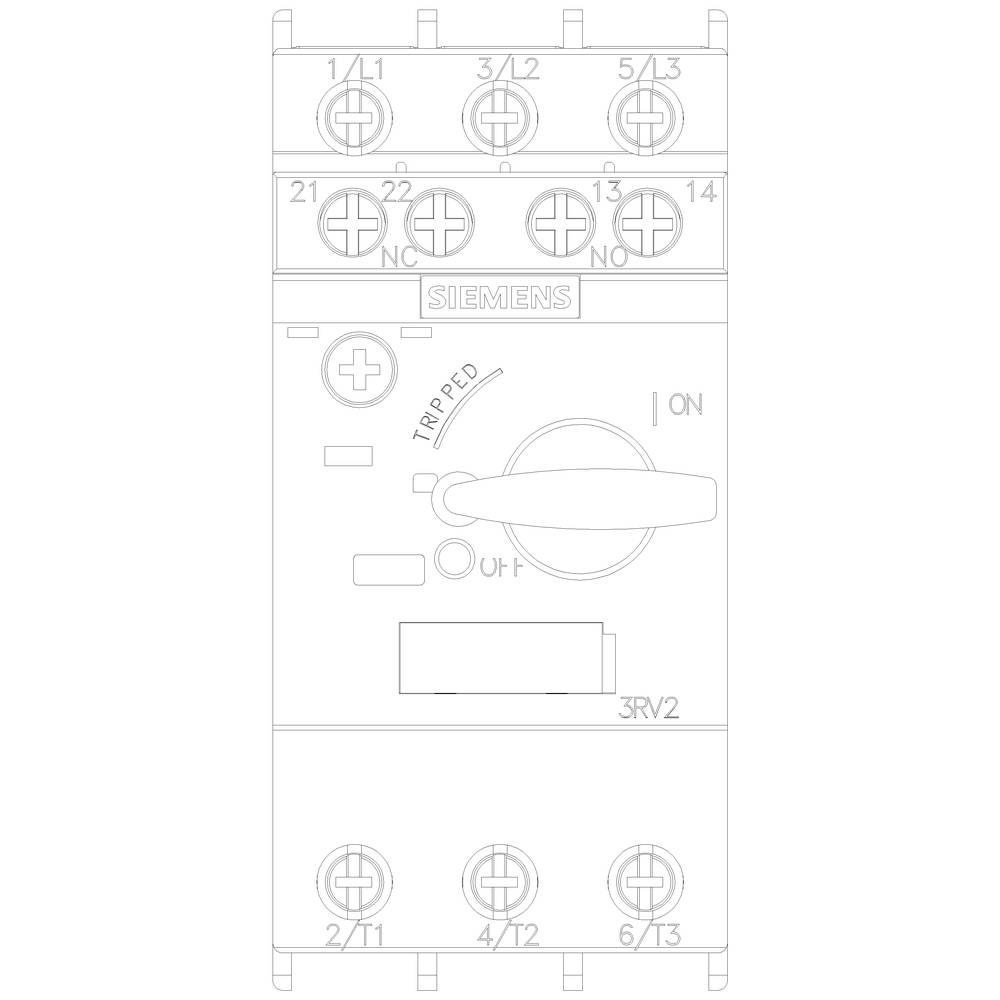

Schéma elektrického obvodu Siemens stykača s otočným spínačom v polohe 'ZAP'. Indikátory pre 'VYHODENÝ'. Svorky hore a dole.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

1.6 A

Pripojenie

skrutkovací

Typ

3RV2011-1AA15

Konštrukčná veľkosť

S00

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 2. 11.

9 Ks

Počet

Celkom (97,99 € / kus)

97,99 €

s DPH

Už len 9 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 1,6 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Kategória výrobku: výkonový vypínač

Typ: 3RV2011-1AA15

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 1.1 A

Rozsah nastavenia prúdu (max.): 1.6 A

Rozsah nastavenia (prúd): 1.1 - 1.6 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 97 mm

: 97 mm

: 0.55 kW

: ÁNO

: 1.6 A

: NIE

: 3

: 690-690 V

: 1.1-1.6 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.3 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Druh obalu

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

Doručenie: Št 12. 11.

Conrad Electronic

Piece

0.16 A

0.11 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

Doručenie: Št 12. 11.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

Doručenie: Št 12. 11.

Conrad Electronic

Piece

0.2 A

0.14 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

Doručenie: Št 12. 11.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

Doručenie: Št 12. 11.

Conrad Electronic

Piece

0.25 A

0.18 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

Doručenie: Št 12. 11.

Conrad Electronic

Piece

0.32 A

0.22 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

Doručenie: Št 12. 11.

Conrad Electronic

Piece

0.4 A

0.28 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

Doručenie: Št 12. 11.

Conrad Electronic

Single

0.5 A

0.35 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

Doručenie: Št 12. 11.

Conrad Electronic

Piece

0.63 A

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745458

Doručenie: Št 12. 11.

Conrad Electronic

Piece

0.8 A

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Na stiahnutie

Datasheet

Datasheet 1741025 Siemens 3RV2011-1AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.1 - 1.6 A Spínacie napätie (max.): 690 V/AC (š x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741025 Siemens 3RV2011-1AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.1 - 1.6 A Spínacie napätie (max.): 690 V/AC (š x

Popis

Istič veľkosti S00 na ochranu motora, TRIEDA 10, spúšť A 1,1...1,6 A, spúšť N 21 A, skrutkové pripojenie, štandardná spínacia schopnosť s priečnym pomocným spínačom 1 NO + 1 NC. Istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochranu záťaže a systému pred preťažením, ako aj pre bezpečné odpojenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované na použitie v záťažových napájačoch vďaka nízkemu stratovému teplu a samozrejme aj pre motory IE3/IE4. Samozrejmosťou sú celosvetové schválenia (napr. IEC a UL/CSA) a použitie v potenciálne výbušných prostrediach (ATEX alebo IEC Ex).
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé proti preťaženiu), ochranu systému, ochranu proti skratu štartovacích kombinácií, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v IT sieťach. Sú dostupné so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibráciám odolné pripojenie a voliteľne so zabudovaným pomocným spínačom.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je štandardizovaný pre všetky veľkosti. Použitie rôznych možností napájania, ako napríklad pridruženého systému napájania SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
