Name: Siemens 3RV2021-0KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.9 - 1.25 A Spínacie napätie (max.): 690 V/AC (š
Brand: Siemens
SKU: 1741985
Availability: BackOrder

Modrý výkonový spínač Siemens s čiernou otočnou rukoväťou, označený ako 'ZAP'. Má šesť pripojovacích svoriek pre elektrické vedenia.

Priemyselné zariadenie a rozvodňa počas dažďa. Pohľad na otvorenú elektrickú rozvádzač s elektronickými komponentmi a kvapkami vody pokryté okno.

Diagram príslušenstva pre inštaláciu spínačov, číslovaný od 1 do 8. Prepojenia znázorňujú možnosti použitia jednotlivých komponentov.

Schéma trojfázového výkonového spínača s označením fáz 1/L1, 3/L2, 5/L3 a príslušnými výstupmi 2/T1, 4/T2, 6/T3.

Technický výkres elektromechanického zariadenia s prepínačom. Rozmery sú 45x97x96,9 mm.

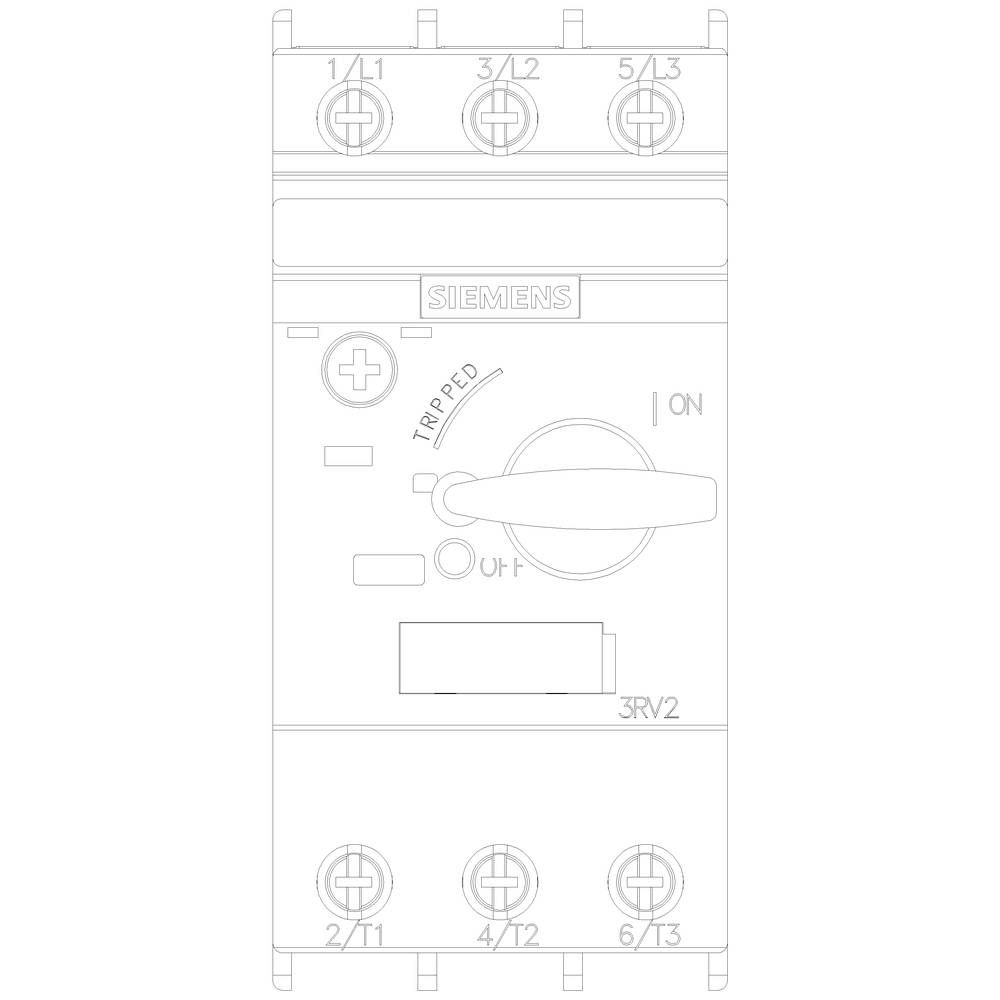

'Spínací ochranné zariadenie s logom Siemens; centrálny otočný prepínač s nápismi "ZAP" a "VYP"; konektory hore a dole, technická obsluha zariadenia.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

1.25 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2021-0KA10

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (91,99 € / kus)

91,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 1,25 A.
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 10 mm²
Max. Prierez vodiča (jemne splietaný): 10 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-0KA10

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 0.9 A

Rozsah nastavenia prúdu (max.): 1.25 A

Rozsah nastavenia (prúd): 0.9 - 1.25 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Bauform S0

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Farba: viacfarebná

: 45

: 97 mm

: 97 mm

: 0.4 kW

: NIE

: 1.25 A

: NIE

: 3

: 690-690 V

: 0.9-1.25 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.2 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.9 - 1.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741985

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

1.25 A

0.9 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

Doručenie: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

83,99 €^*

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

Doručenie: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

Doručenie: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

97,99 €^*

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

Doručenie: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

Doručenie: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

87,99 €^*

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

Doručenie: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

Doručenie: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

Doručenie: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

Doručenie: St 11. 11.

Conrad Electronic

1 A

0.7 A

Min.: 1

Násobky: 1

87,99 €^*

Na stiahnutie

Datasheet

Datasheet 1741985 Siemens 3RV2021-0KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.9 - 1.25 A Spínacie napätie (max.): 690 V/AC (š

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741985 Siemens 3RV2021-0KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.9 - 1.25 A Spínacie napätie (max.): 690 V/AC (š

Popis

Istič veľkosti S0 na ochranu motora, TRIEDA 10 uvoľnenie A 0,9 ... 1,25 A uvoľnenie N 16 A skrutková svorka Štandardná spínacia schopnosť istič SIRIUS 3RV2 na ochranu motora na bezpečné vypnutie v prípade skratu a ochrany zaťaženia a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
