Name: Siemens 3RV2042-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 57 - 75 A Spínacie napätie (max.): 690 V/AC (š x v
Brand: Siemens
SKU: 1746907
Availability: BackOrder

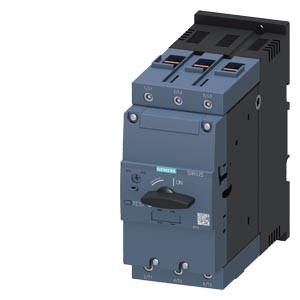

Modrý výkonový istič od Siemensu s pákou a kontrolnými svetlami, vhodný pre použitie v elektrických zariadeniach.

Rozvádzač s otvoreným krytom zobrazuje rôzne káble a komponenty. V pozadí sú cez okno viditeľné výrobné stroje.

Znázornenie elektrického systému s príslušenstvom a pripojovacími vedeniami, očíslované od 1 do 9, s popisom ku každej časti.

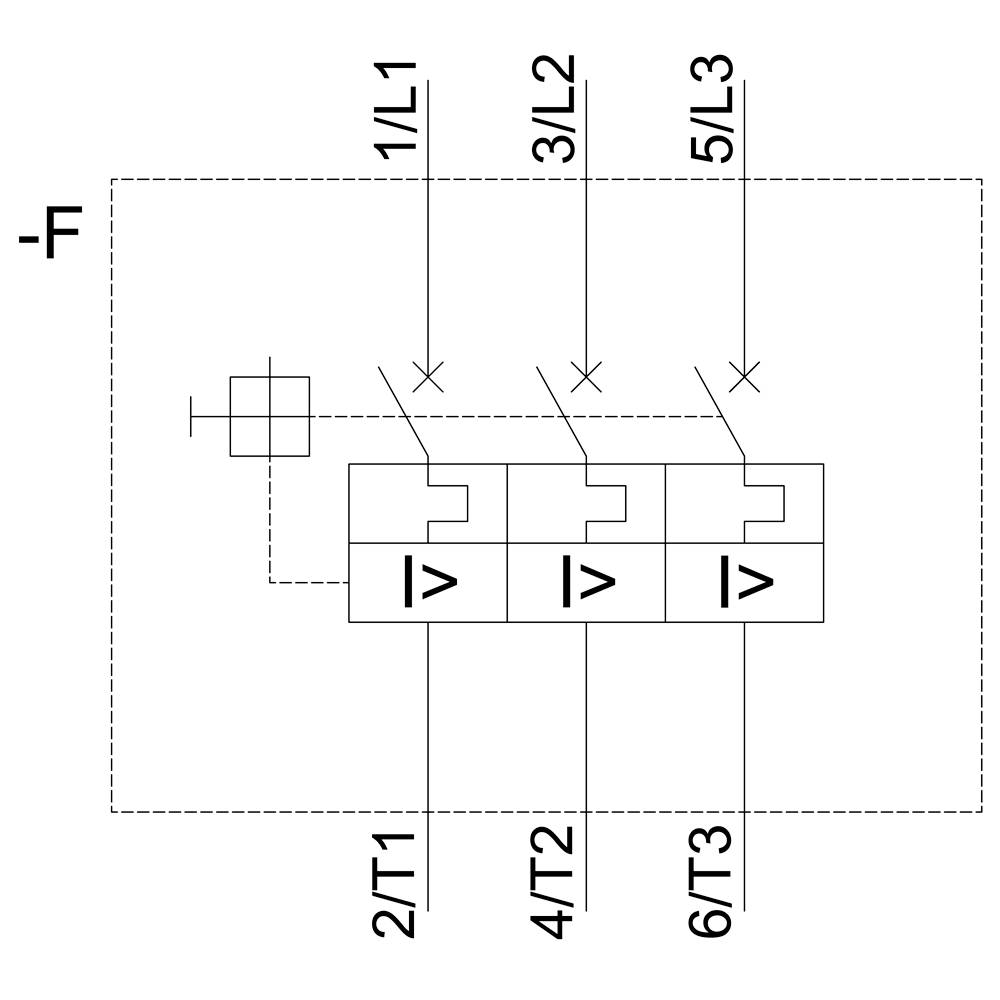

Elektrický schematický výkres znázorňuje tri stykače s označeniami 1/L1, 3/L2, 5/L3 hore a 2/T1, 4/T2, 6/T3 dole.

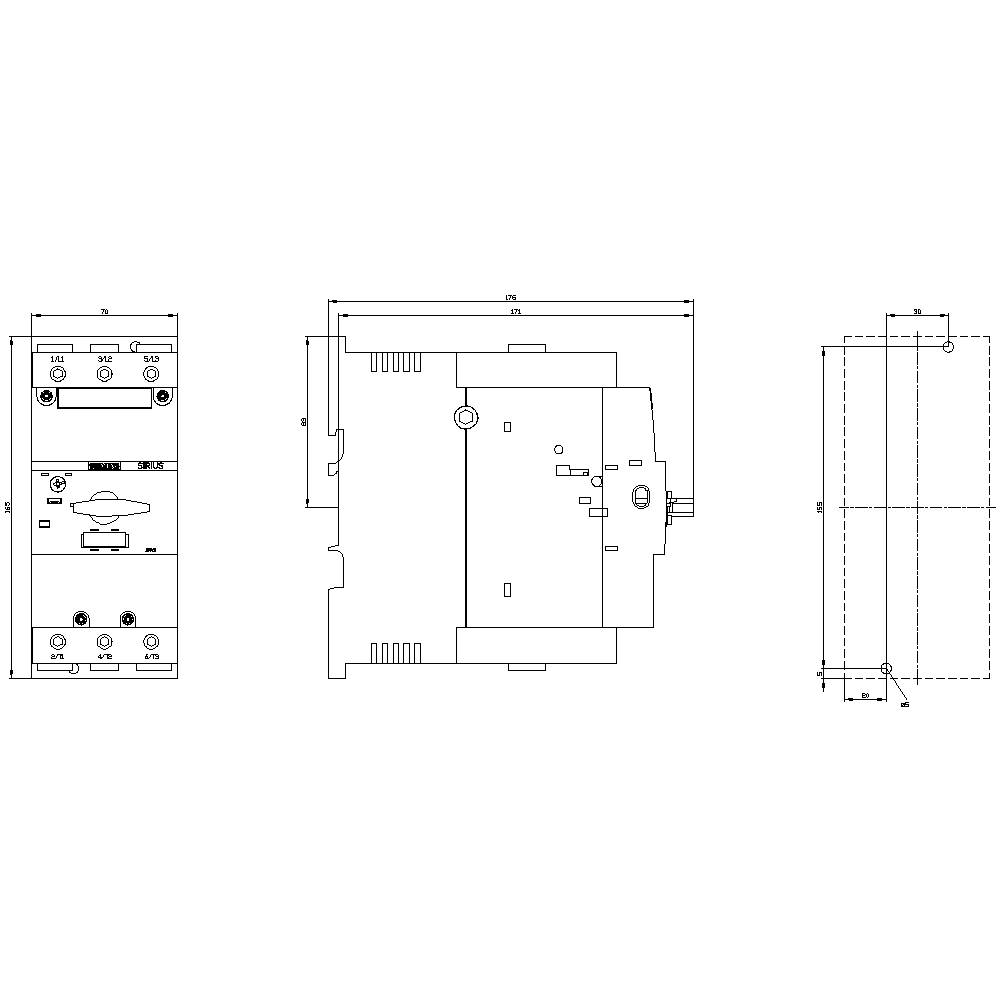

Technický výkres elektronického zariadenia s pohľadom spredu, z boku a zhora. Rozmery a otvory sú vyznačené.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

75 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2042-4KA10

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 16. 11.

Počet

Celkom (635,00 € / kus)

635,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 75 A.
Mechanická životnosť hlavných kontaktov: 25 000 spínacích cyklov
Max. Prierez vodiča (jemne splietaný): 50 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2042-4KA10

Konštrukčná veľkosť: S3

Rozsah nastavenia prúdu (min.): 57 A

Rozsah nastavenia prúdu (max.): 75 A

Rozsah nastavenia (prúd): 57 - 75 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 176 mm

Šírka: 70 mm

V: 165 mm

Rozmer.: (š x v x h) 70 x 165 x 176 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 70

: 165 mm

: 176 mm

: 37 kW

: NIE

: 75 A

: NIE

: 3

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Druh obalu

Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1702647

Doručenie: Po 16. 11.

Conrad Electronic

40 A

28 A

Piece

Min.: 1

Násobky: 1

399,00 €^*

Siemens 3RV2041-4FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1746893

Doručenie: Po 16. 11.

Conrad Electronic

40 A

28 A

Min.: 1

Násobky: 1

425,00 €^*

Siemens 3RV2041-4HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746894

Doručenie: Po 16. 11.

Conrad Electronic

50 A

36 A

Piece

Min.: 1

Násobky: 1

399,00 €^*

Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746895

Doručenie: Po 16. 11.

Conrad Electronic

50 A

36 A

Piece

Min.: 1

Násobky: 1

425,00 €^*

Siemens 3RV2041-4JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 45 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746896

Doručenie: Št 12. 11.

Conrad Electronic

63 A

45 A

Piece

Min.: 1

Násobky: 1

355,00 €^*

Siemens 3RV2041-4JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 45 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1746897

Doručenie: Po 16. 11.

Conrad Electronic

63 A

45 A

Min.: 1

Násobky: 1

425,00 €^*

Siemens 3RV2041-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 57 - 75 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746898

Doručenie: Pi 20. 11.

Conrad Electronic

75 A

57 A

Piece

Min.: 1

Násobky: 1

445,00 €^*

Siemens 3RV2041-4KA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 57 - 75 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Single

Objednávacie číslo:1746899

Doručenie: Po 16. 11.

Conrad Electronic

75 A

57 A

Single

Min.: 1

Násobky: 1

465,00 €^*

Siemens 3RV2041-4MA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1705000

Doručenie: Št 12. 11.

Conrad Electronic

100 A

80 A

Piece

Min.: 1

Násobky: 1

505,00 €^*

Siemens 3RV2041-4MA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1699599

Doručenie: Po 16. 11.

Conrad Electronic

100 A

80 A

Piece

Min.: 1

Násobky: 1

525,00 €^*

Na stiahnutie

Datasheet

Datasheet 1746907 Siemens 3RV2042-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 57 - 75 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746907 Siemens 3RV2042-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 57 - 75 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S3 na ochranu motora, Trieda 10 uvoľnenie A 57 ... 75 A uvoľnenie N 975 A skrutkové spojenie Zvýšená spínacia kapacita 100 kA istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochrany záťaží a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
