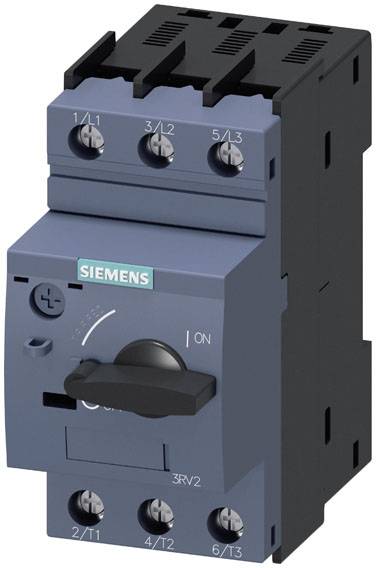

Ilustračný obrázok
Siemens 3RV2421-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V DC/AC
Kategória výrobku
výkonový vypínač
Rozsah nastavenia prúdu (max.)
0.8 A
Pripojenie
skrutkovací
Druh obalu
Piece
Typ
3RV2421-0HA10
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (139,99 € / kus)
139,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Prevedenie výrobku: na ochranu transformátora
- Ochrana pred dotykom / na prednej strane: pri zvislom dotyku spredu je bezpečné pre prsty
- Usporiadanie elektrickej prípojky / pre hlavný okruh: hore a dole
- Percento nebezpečných porúch / s vysokou mierou dopytu: 50
- Percento nebezpečných porúch / pri nízkej miere dopytu: 50
- Nadmorská výška inštalácie / nad morom / maximum: 2000 m
- Verzia ovládacieho prvku: prepínač
- Prevádzkový výkon / pri AC-3 / pri 230 V: 0,12 kW
- Prevádzkový výkon / pri AC-3 / pri 690 V: 0,37 kW
- Mechanická životnosť (cykly spínania) / hlavných kontaktov / typická: 100 000
- Elektrická životnosť (spínacie cykly) / typická: 100 000
- Rozšírenie produktu / pomocný spínač: áno
- Detekcia výpadku fázy: áno
- Ochrana proti preťaženiu: áno
- Ochrana proti skratu: Áno
- Ochrana transformátora: áno
- Funkcia separátora: áno
- Frekvencia spínania / pri AC-3 / maximálne (1/h): 15
- Odolné napätie: 6 kV
- Uťahovací moment / pre hlavné kontakty / so skrutkovým pripojením / maximálne: 2,5 Nm
- Verzia displeja / pre stav prepínania: prepínať
- Typ závitu / svorkovnice / pre hlavné kontakty: M4
- Verzia skratovej spúšte: magnetická
- Verzia drieku skrutkovača: priemer 5 ... 6 MM
- Verzia poistky proti preťaženiu: tepelná
- Veľkosť stýkača / možno kombinovať / podľa firmy: S00, S0
- Pracovná frekvencia / minimum: 50 Hz
- Pracovná frekvencia / maximum: 60 Hz
- Veľkosť hrotu skrutkovača: Pozidriv Gr. 2
- Stupeň krytia IP / pripojovacej svorky: IP20
- Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / plné alebo lankové: 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
- Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / jemne lanka / s opracovaním konca jadra: 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1 x 10 mm²
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (16 ... 12), 2x (14... 8.)
- Druh obalu
Piece
- Kategória výrobku
výkonový vypínač
- Typ
3RV2421-0HA10
- Konštrukčná veľkosť
S0
- Rozsah nastavenia prúdu (min.)
0.55 A
- Rozsah nastavenia prúdu (max.)
0.8 A
- Rozsah nastavenia (prúd)
0.55 - 0.8 A
- Zaťažovací prúd
0.8 A
- Počet pólov
3-pólové
- Spínacie napätie (max.)
690 V DC/AC
- Vhodné pre sériu
Siemens Sirius
- Vhodné pre značku
Siemens
- Druh montáže
upevnenie pomocou skrutiek
zaklapávacie uchytenie
- Min. teplota
-20 °C
- Max. teplota
+60 °C
- Vlastnosti
s pomocným kontaktom
- Pripojenie
skrutkovací
IP20
- Hĺbka
97 mm
- Šírka
45 mm
- V
97 mm
- Rozmer.
(š x v x h) 45 x 97 x 97 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2862418 Siemens 3RV2421-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V DC/AC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2862418 Siemens 3RV2421-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V DC/AC
Popis
Istič veľkosti S0 pre ochranu transformátora A-spúšť 0,55...0,8 A N-spúšť 16 A skrutkové pripojenie Štandardná spínacia kapacita Istič SIRIUS 3RV2 na ochranu transformátora pre bezpečnú ochranu transformátorov pred skratom a preťažením.
Kompaktné a klimaticky odolné ističe sú vďaka nízkemu odpadovému teplu optimalizované pre použitie v spotrebiteľských napájačoch, samozrejme aj pre motory IE3/IE4 a rovnako aj pre spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL/CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty prístrojov pre ochranu motora (aj s funkciou nadprúdového relé), systémovú ochranu, skratovú ochranu štartovacích kombinácií, ochranu transformátora, ako hlavný a NÚDZOVÝ STOP spínač a pre použitie v IT systémoch. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové pripojenie odolné voči vibráciám a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je rovnaký pre všetky veľkosti. Použitie rôznych možností napájania, ako je pridružený systém prívodu SIRIUS 3RV29, výrazne znižuje zapojenie hlavného okruhu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Kompaktné a klimaticky odolné ističe sú vďaka nízkemu odpadovému teplu optimalizované pre použitie v spotrebiteľských napájačoch, samozrejme aj pre motory IE3/IE4 a rovnako aj pre spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL/CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty prístrojov pre ochranu motora (aj s funkciou nadprúdového relé), systémovú ochranu, skratovú ochranu štartovacích kombinácií, ochranu transformátora, ako hlavný a NÚDZOVÝ STOP spínač a pre použitie v IT systémoch. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové pripojenie odolné voči vibráciám a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je rovnaký pre všetky veľkosti. Použitie rôznych možností napájania, ako je pridružený systém prívodu SIRIUS 3RV29, výrazne znižuje zapojenie hlavného okruhu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
