Name: Siemens 3RV2421-1JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 7 - 10 A Spínacie napätie (max.): 690 V/AC (š x v
Brand: Siemens
SKU: 2862425
Availability: BackOrder

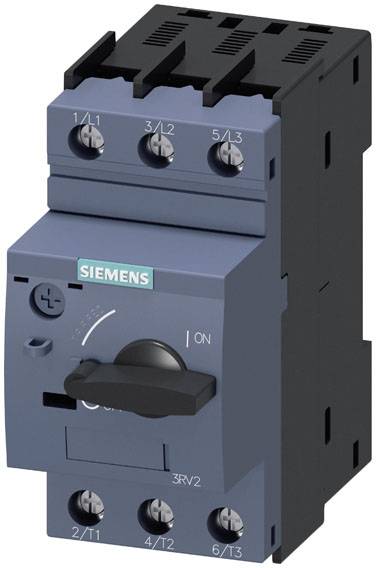

Výkonový vypínač od Siemensu v bočnom pohľade, zobrazujúci prednú stranu so spínačom, logom značky a elektrickými pripojeniami.

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

10 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2421-1JA10

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 12. 11.

Počet

Set(y)

Celkom (119,99 € / kus)

119,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Verzia ovládacieho prvku: prepínač
Elektrická životnosť: 100 000 operácií
Mechanická životnosť: 100 000 operácií
Prevádzkový prúd / pri AC-3 / pri 400 V: 10 A
Izolačné napätie: 690 V/AC
Stratový výkon: 9,25 W

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2421-1JA10

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 7 A

Rozsah nastavenia prúdu (max.): 10 A

Rozsah nastavenia (prúd): 7 - 10 A

Zaťažovací prúd: 10 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: upevnenie pomocou skrutiek
zaklapávacie uchytenie
montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2862425 Siemens 3RV2421-1JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 7 - 10 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862425 Siemens 3RV2421-1JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 7 - 10 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S0 pre ochranu transformátora A-spúšť 7...10 A N-spúšť 208 A skrutkové pripojenie Štandardná spínacia kapacita Istič SIRIUS 3RV2 na ochranu transformátora pre bezpečnú ochranu transformátorov pred skratom a preťažením.
Kompaktné a klimaticky odolné ističe sú vďaka nízkemu odpadovému teplu optimalizované pre použitie v spotrebiteľských napájačoch, samozrejme aj pre motory IE3/IE4 a rovnako aj pre spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL/CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty prístrojov pre ochranu motora (aj s funkciou nadprúdového relé), systémovú ochranu, skratovú ochranu štartovacích kombinácií, ochranu transformátora, ako hlavný a NÚDZOVÝ STOP spínač a pre použitie v IT systémoch. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové pripojenie odolné voči vibráciám a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je rovnaký pre všetky veľkosti. Použitie rôznych možností napájania, ako je pridružený systém prívodu SIRIUS 3RV29, výrazne znižuje zapojenie hlavného okruhu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
