Name: Siemens 3RV2711-1ED10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 4 A (max) Spínacie napätie (max.): 690 V/AC (š x v
Brand: Siemens
SKU: 1745823
Availability: BackOrder

Modrý výkonový istič Siemens s piatimi pripojovacími svorkami.

Priemyselný areál s otvoreným rozvádzačom vľavo a výrobným strojom v pozadí za dažďom zmáčaným oknom.

Schéma trojfázového ističa s troma spínačmi, označenými '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'.

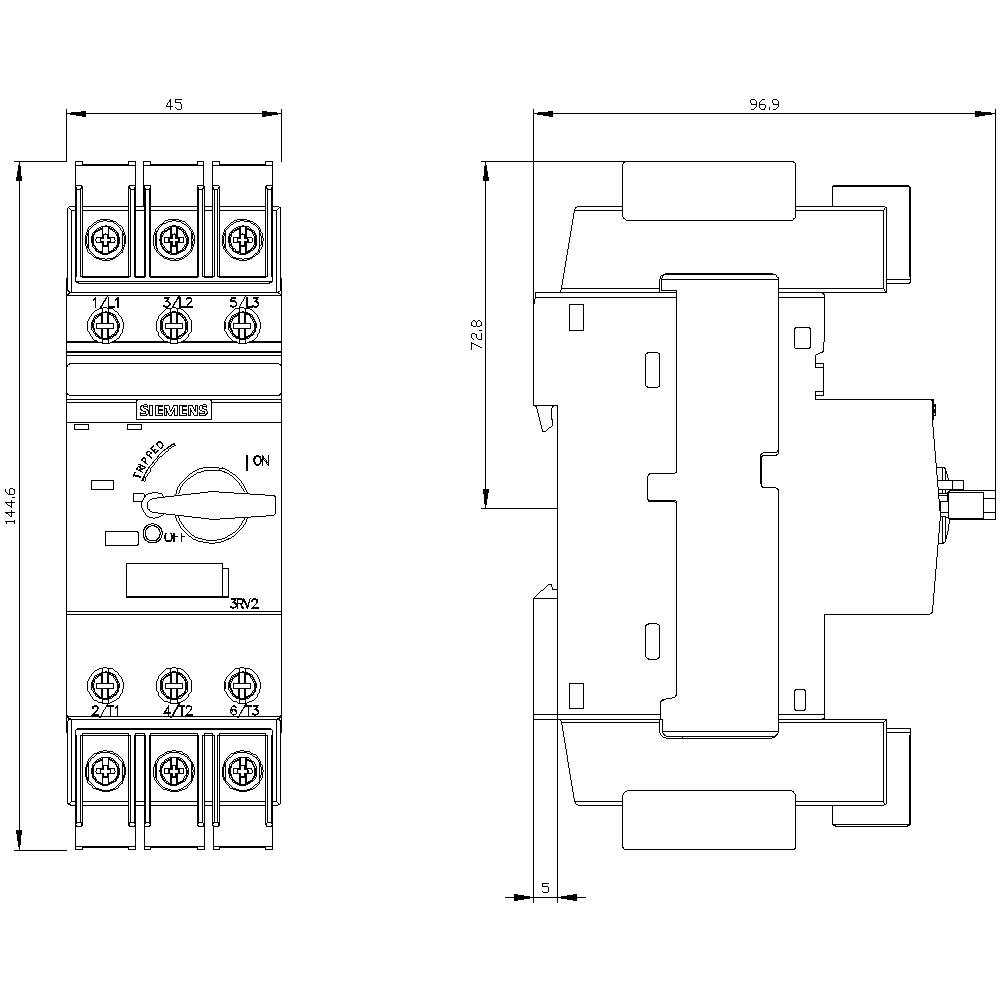

Schematický nákres elektrického spínača s rozmermi. Vľavo: Pohľad spredu so svorkami a spínačom. Vpravo: Bočný pohľad zobrazujúci hĺbku a uchytenie.

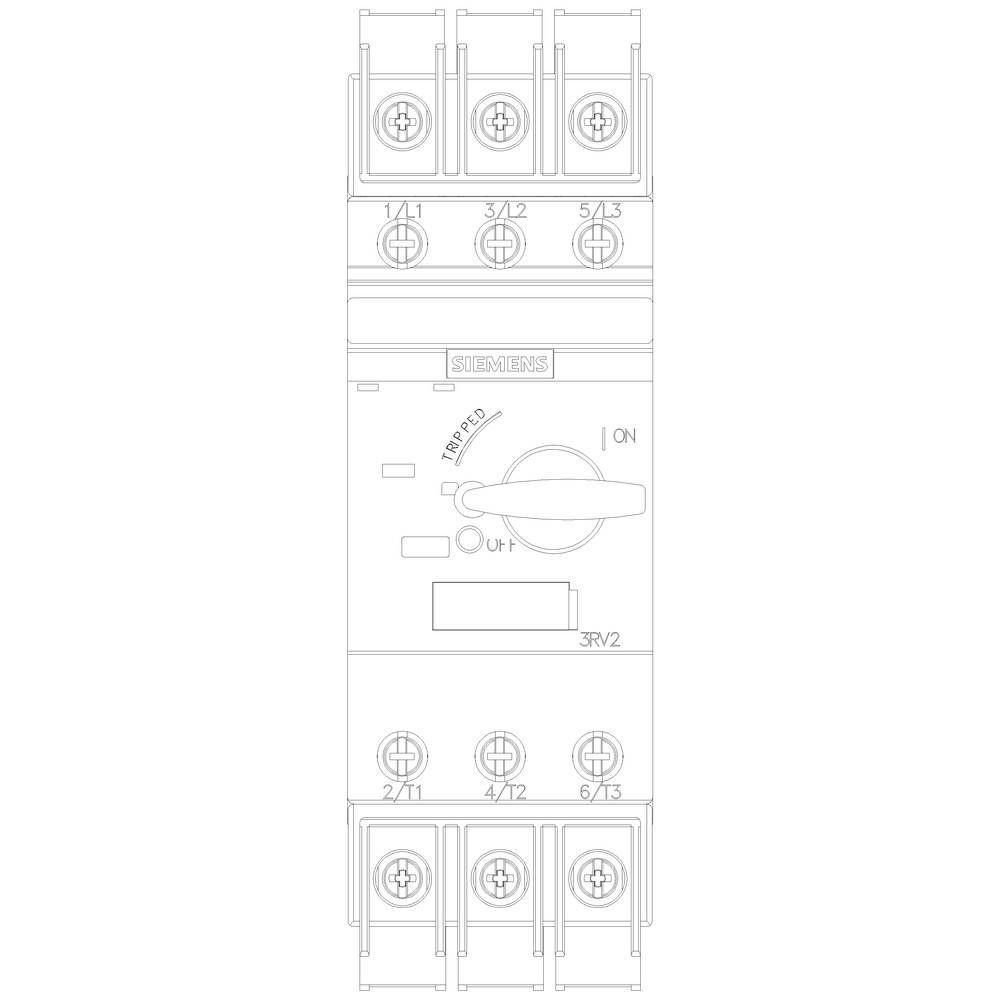

Schematický výkres stykača alebo výkonového spínača s otočným prepínačom v strede, obklopeným svorkami na oboch koncoch.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

4 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2711-1ED10

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (209,99 € / kus)

209,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Istič, S00, ochrana systému, UL 489, CSA C22.2 č.5-02

Dodatočné informácie:

Technické parametre

Verzia: na ochranu systému
Hmotnosť: 0 508 kg
Vykonanie závitu spojovacej skrutky: M4
Mechanická životnosť: 100 000
Elektrická životnosť: 100 000
Stratový výkon: 6 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2711-1ED10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (max.): 4 A

Rozsah nastavenia (prúd): 4 A (max)

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 144 mm

Rozmer.: (š x v x h) 45 x 144 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 4 A

: 3

: 0

: 20-690 V

: IP20

: Other

: NIE

: Screw connection

: Wing knob

: NIE

: 100 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

UKCA: Nie je relevantné
