Name: Siemens 3RV2811-0DD10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.32 A (max) Spínacie napätie (max.): 690 V/AC (š
Brand: Siemens
SKU: 1745839
Availability: BackOrder

Elektrický spínač značky Siemens, tmavosivý, s tromi pripojovacími svorkami hore a dole, páka na prednej strane.

Otvorená elektrická rozvodná skriňa s elektronickými komponentmi vľavo a dažďom zmáčané okno vpravo, za ktorým sú viditeľné výrobné stroje.

Schéma znázorňuje trojpólový výkonový istič so značením svoriek: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

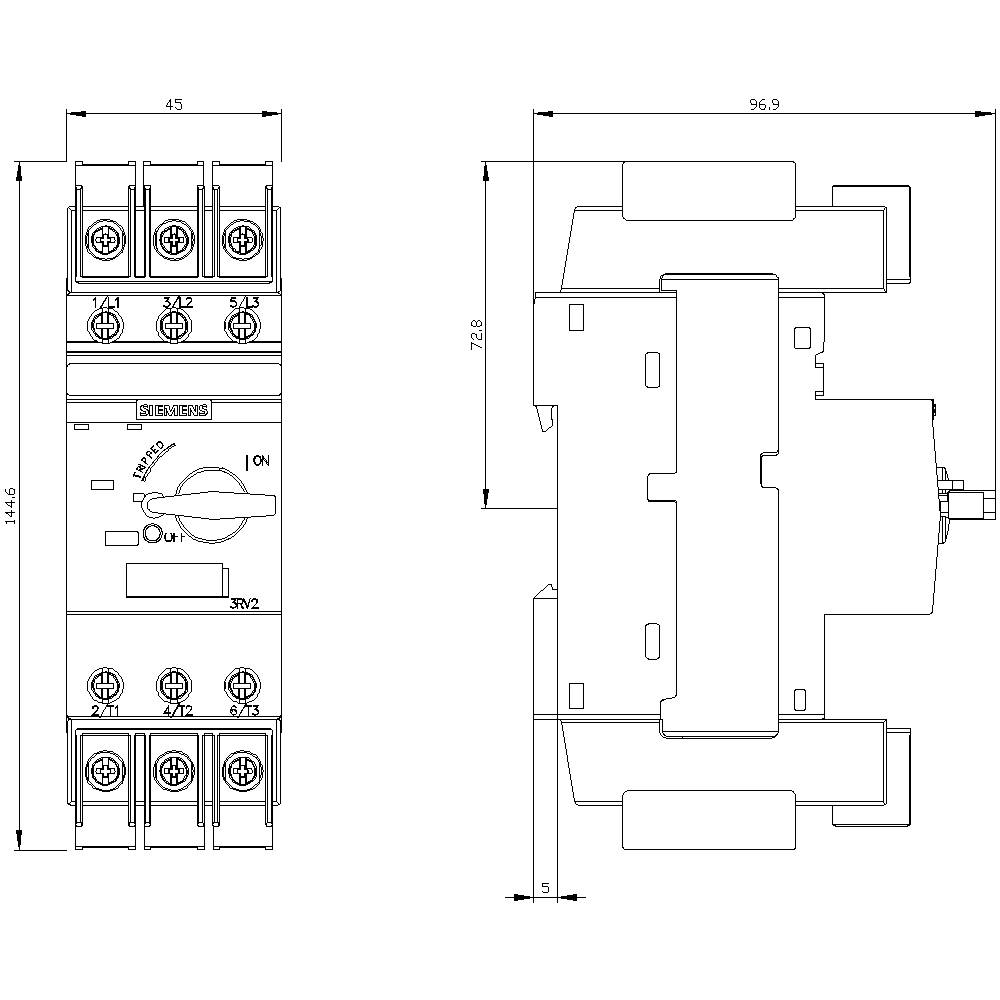

Diagram elektrického spínača s presnými rozmermi. Zobrazuje čelný a bočný pohľad, vrátane pripojovacích svoriek a páky.

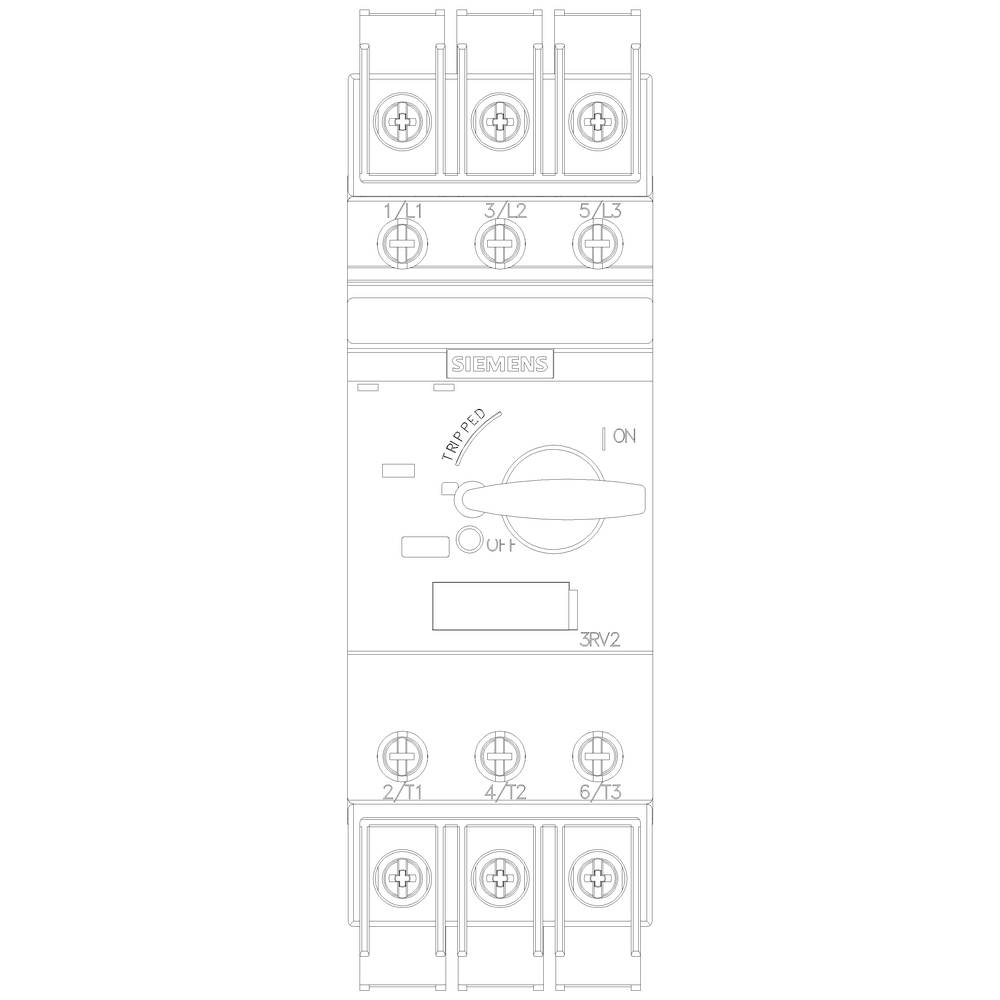

'3RV2' motorový spúšťač s nastaviteľným prúdom, prepínač v polohe 'ZAP', pripájacie svorky viditeľné hore a dole.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

0.32 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2811-0DD10

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (209,99 € / kus)

209,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Istič, S00 na ochranu transformátora, UL 489, CSA C22.2 č.5-02

Dodatočné informácie:

Technické parametre

Verzia: na ochranu transformátora
Hmotnosť: 0 440 kg
Vykonanie závitu spojovacej skrutky: M4
Mechanická životnosť: 100 000
Elektrická životnosť: 100 000
Stratový výkon: 5 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2811-0DD10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (max.): 0.32 A

Rozsah nastavenia (prúd): 0.32 A (max)

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 144 mm

Rozmer.: (š x v x h) 45 x 144 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 0.32 A

: 3

: 0

: 20-690 V

: IP20

: Other

: NIE

: Screw connection

: Wing knob

: NIE

: 100 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Druh obalu

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

Doručenie: St 11. 11.

Conrad Electronic

Piece

0.16 A

0.11 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

Doručenie: St 11. 11.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

Doručenie: St 11. 11.

Conrad Electronic

Piece

0.2 A

0.14 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

Doručenie: St 11. 11.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

Doručenie: St 11. 11.

Conrad Electronic

Piece

0.25 A

0.18 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

Doručenie: St 11. 11.

Conrad Electronic

Piece

0.32 A

0.22 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

Doručenie: St 11. 11.

Conrad Electronic

Piece

0.4 A

0.28 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

Doručenie: St 11. 11.

Conrad Electronic

Single

0.5 A

0.35 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

Doručenie: St 11. 11.

Conrad Electronic

Piece

0.63 A

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745458

Doručenie: St 11. 11.

Conrad Electronic

Piece

0.8 A

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Na stiahnutie

Datasheet

Datasheet 1745839 Siemens 3RV2811-0DD10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.32 A (max) Spínacie napätie (max.): 690 V/AC (š

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745839 Siemens 3RV2811-0DD10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.32 A (max) Spínacie napätie (max.): 690 V/AC (š

Popis

Istič veľkosti S00 na ochranu transformátora so schváleným ističom UL 489, CSA C22.2 NO.5-02 A-uvoľnenie 0,32 A N-uvoľnenie 6,5 A skrutková svorka Štandardná spínacia schopnosť istič SIRIUS 3RV2 na ochranu transformátora podľa UL 489 / CSA C22 .2 č.5 na ochranu obvodov a transformátorov proti skratu v systémoch navrhnutých podľa UL.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
