Name: Siemens 3RV2901-2C pomocný spínač 2 rozpínacie Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2862317
Availability: BackOrder

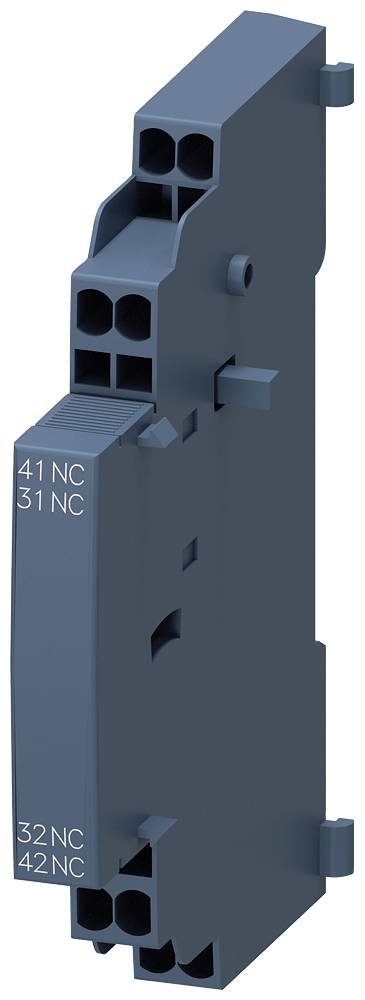

Modrá, vertikálna elektronická súčiastka s označením '41 NC', '31 NC', '32 NC', '42 NC' na prednej strane.

Rozvádzač s otvorenými dverami odhaľuje technické komponenty. V pozadí sú viditeľné stroje cez dažďom zastreté okno.

Diagram znázorňuje príslušenstvo pre spínač: Priečne uložený pomocný spínač, pokles napätia, signalizačný kontakt, odpojovač, svorkovnica. Komponenty sú očíslované.

Schéma plechu ohýbaného profilu s dvoma výrezmi; výrezy sú očíslované '31', '32', '41' a '42'.

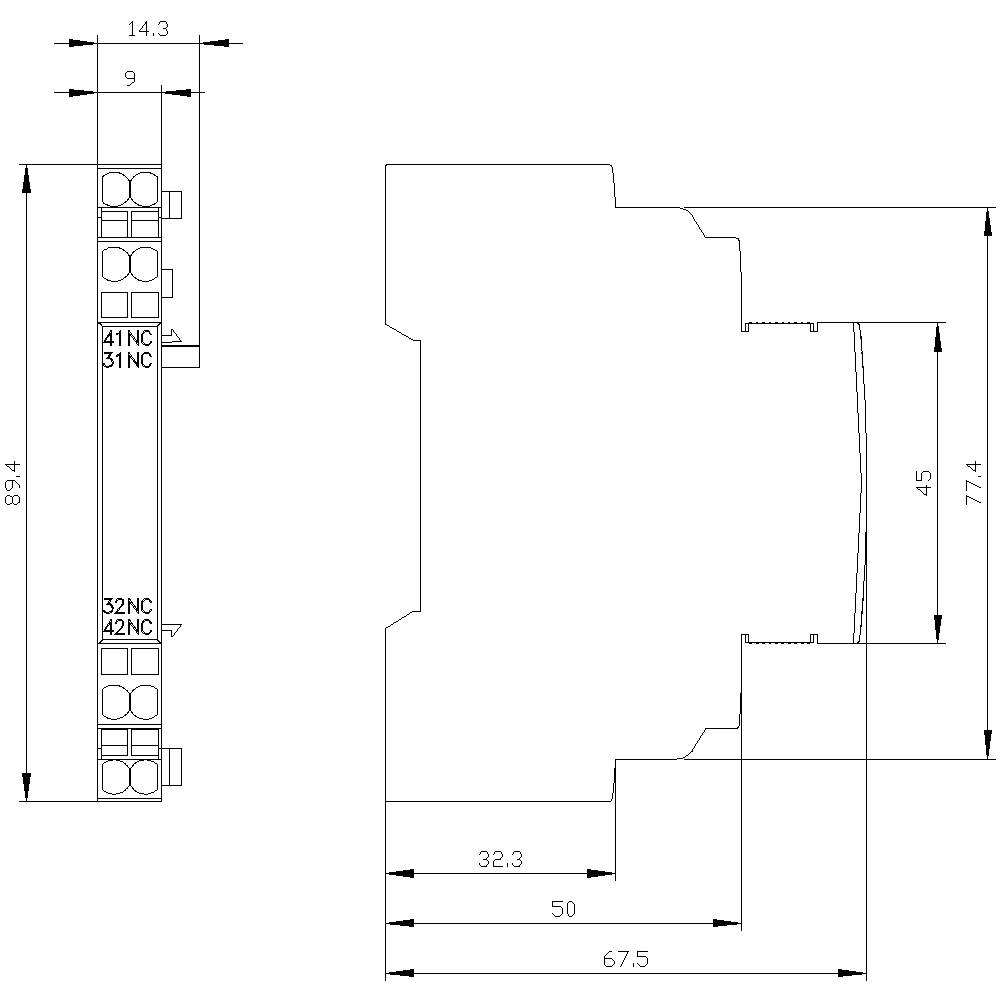

Technický výkres elektrického spínača s rozmermi v milimetroch: 14,3 x 89,4 x 67,5. Zobrazený pohľad z boku a spredu.

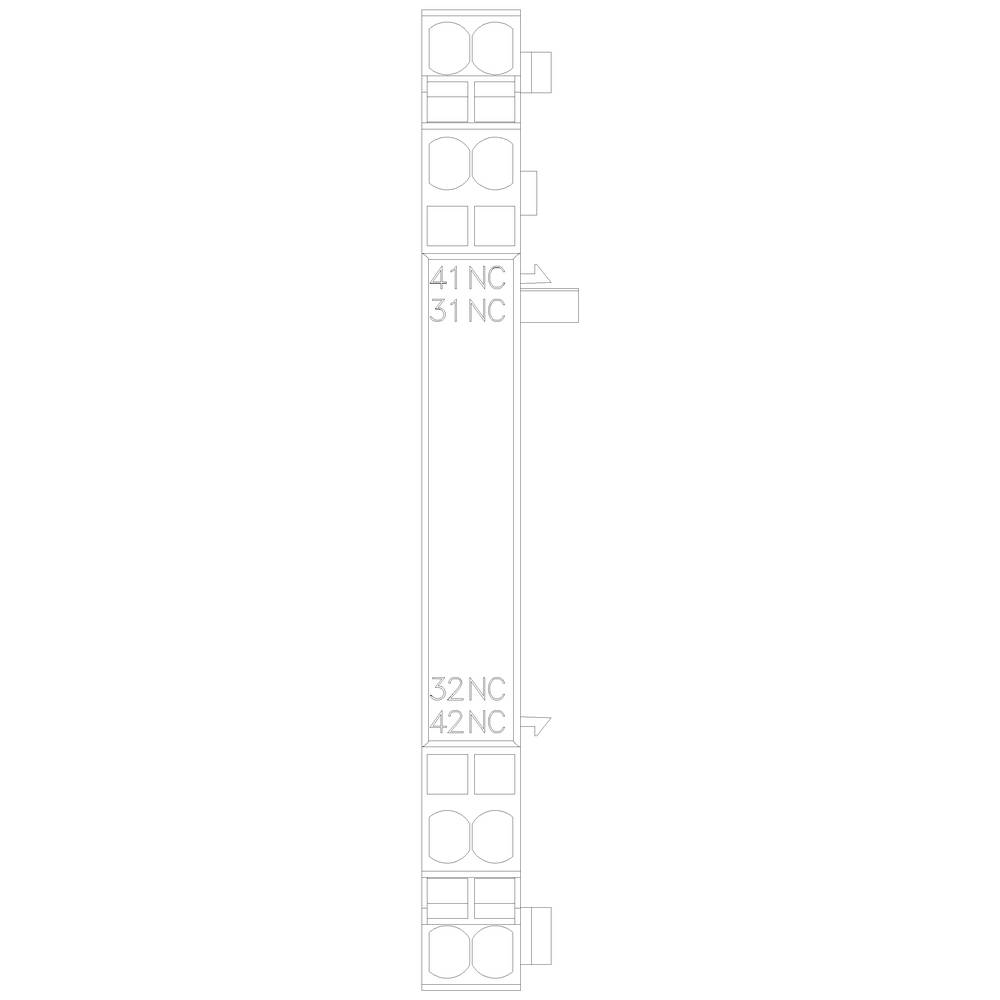

Schéma zapojenia elektrického relé: Horné a dolné svorky s vyznačenými kontaktmi '31 NC', '41 NC', '32 NC', '42 NC'.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RV2901-2C

Konštrukčná veľkosť

S00

Typ kontaktu

2 rozpínacie

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (19,99 € / kus)

19,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie: na boku
Vhodnosť pre integráciu / ističe: áno
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné: 2x (0,5 ... 2,5 mm²)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lanka / bez opracovania koncov vodičov: 2x (0,5 ... 1,5 mm²)
Pripojiteľný prierez vodiča / pre pomocné kontakty / jemne lankový / s opracovaním konca jadra / maximálne: 2,5 mm²

Kategória výrobku: pomocný spínač

Typ: 3RV2901-2C

Konštrukčná veľkosť: S00
S0
S2
S3

Typ kontaktu: 2 rozpínacie

Pomocný kontakt: 2 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zásuvné

Pripojenie: prípojka s pružinovým protiťahom

Min. teplota: -20 °C

Max. teplota: +60 °C

Šírka: 9.5 mm

V: 90 mm

Hĺbka: 68 mm

Rozmer.: (š x v x h) 9.5 x 90 x 68 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: Spring clamp connection

: 2

: 0

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862317 Siemens 3RV2901-2C pomocný spínač 2 rozpínacie Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862317 Siemens 3RV2901-2C pomocný spínač 2 rozpínacie Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný spínač, možnosť montáže zboku, 2NC pružinové pripojenie pre ističe 3RV2 Jednoduchý, účinný, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Pomocný spínač, možnosť montáže zboku, 2NC pružinové pripojenie pre ističe 3RV2 Jednoduchý, účinný, vždy aktuálny - modulárny systém SIRIUS.
