Name: Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A
Brand: Siemens
SKU: 1746687
Availability: BackOrder

Stykač Siemens, elektricky poháňaný, v sivom priemyselnom kryte. Vhodný pre riadiace aplikácie.

Otvorená rozvodná skriňa zobrazuje rôzne elektrické komponenty. Káble a svorky sú usporiadané systematicky na viacerých úrovniach.

'Spúšťač 3RW30' s popisovanými komponentmi: spojovacie diely, kryty svoriek, kryt pripojenia, pomocné svorky, napájacie svorky. Ilustratívne znázornenie elektrickej inštalácie.

Diagram elektrického zapojenia s kontaktmi 1/L1, 3/L2, 5/L3, A1, A2 a výstupmi 2/T1, 4/T2, 6/T3, 13 NO, 14 ON a vstupom IN.

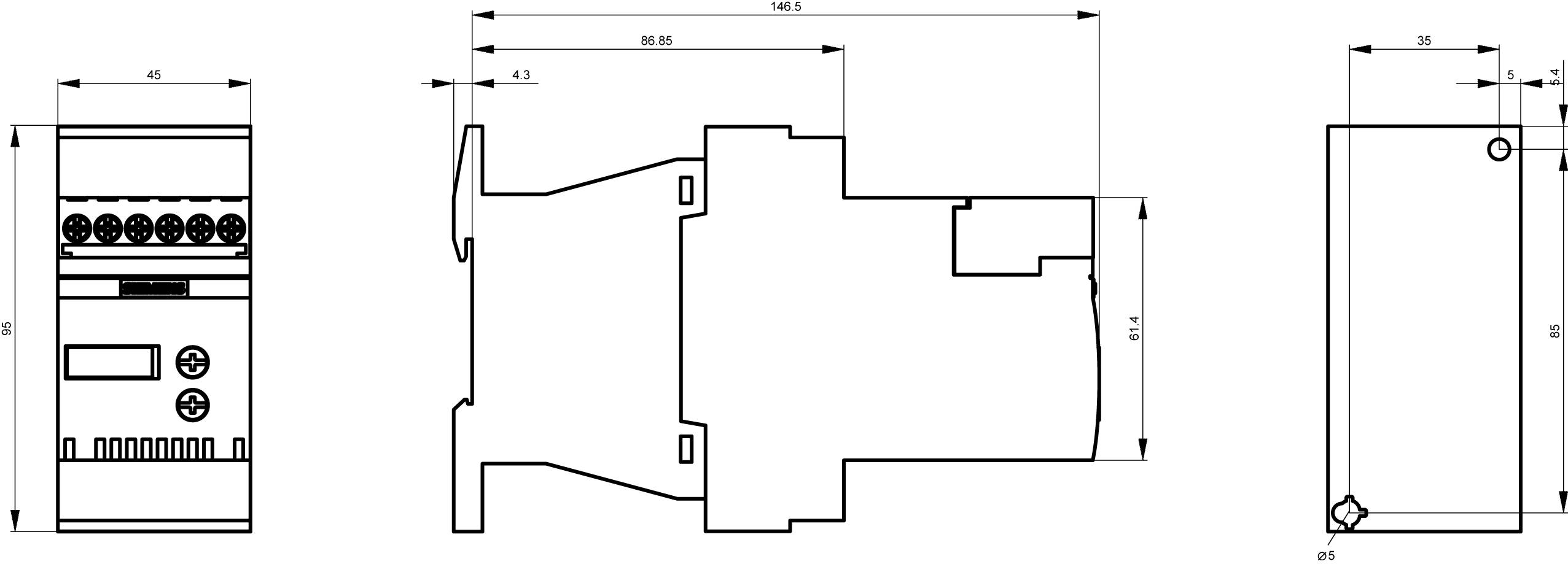

Technický výkres elektrického zariadenia s rozmermi v milimetroch, vrátane pohľadov spredu, zboku a zhora.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (275,00 € / kus)

275,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S00
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: AC 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 9 A

Výkon motora pri 400 V: 4 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW30161BB04

Menovitý prúd: 9 A

Menovitý prúd - filter: 9 A

Typ: 3RW3016-1BB04

Výkon motora pri 230 V / 400 V: 4 kW

Rozmer.: (š x v x h) 45 x 95 x 150 mm

Pripojenie: skrutková svorka

Šírka: 45 mm

V: 95 mm

Hĺbka: 150 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 9 A

: 2.2 kW

: 4 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Menovité napätie

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746687

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

275,00 €^*

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1704967

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746684

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746685

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699568

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699569

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1746686

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1744276

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

285,00 €^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746688

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

279,00 €^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Objednávacie číslo:1746689

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

12.5 A

5.5 kW

Min.: 1

Násobky: 1

305,00 €^*

Na stiahnutie

Datasheet

Datasheet 1746687 Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746687 Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Popis

Mäkký štartér SIRIUS S00 9 A, 4 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V skrutkové svorky Mäkký štartér SIRIUS 3RW30 pre štandardné aplikácie na mäkký rozbeh trojfázových asynchrónnych motorov.
Plynulý rozbeh, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického namáhania v pohone, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a extrémne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktnú konštrukciu a zaisťuje menšie zahrievanie v rozvádzacej skrini. Celosvetové schválenia (napr. IEC a UL/CSA).
Mäkké štartéry 3RW sú dostupné pre siete do 690 V v širokom rozsahu výkonu s rôznymi riadiacimi napätiami a konzistentne so skrutkovými a pružinovými pripojeniami. Pre 3RW30/40 existujú ďalšie varianty s 24 V riadiacim napájacím napätím. Niektoré modely 3RW40 do veľkosti S3 a všetky modely 3RW44 ponúkajú aj termistorovú ochranu motora.
Pomocou voliteľného pripojovacieho modulu je možné softštartéry pripojiť k ističom, a to aj pri verziách s pružinovými pripojeniami.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.
