Name: Siemens 3RW3017-2BB14 3RW30172BB14 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A
Brand: Siemens
SKU: 1699570
Availability: BackOrder

Trojfázový výkonový vypínač od Siemensu, sivej farby s čiernymi detailmi, určený na ovládanie elektrických zariadení.

Otvorená elektrická rozvodná skriňa ukazuje rôzne elektrické komponenty a zapojenia.

Diagram 'Spúšťača 3RW30'. Znázorňuje zostavu: 1) Spojovacie komponenty, 2) Kryt svoriek, 3) Kryt káblovej koncovky, 4) Pomocné svorky, 5) Napájacie svorky.

Schéma elektrického systému. Zobrazuje poistky, svorky pre fázy a nulový vodič a ovládacie kontakty pre zapínanie a vypínanie.

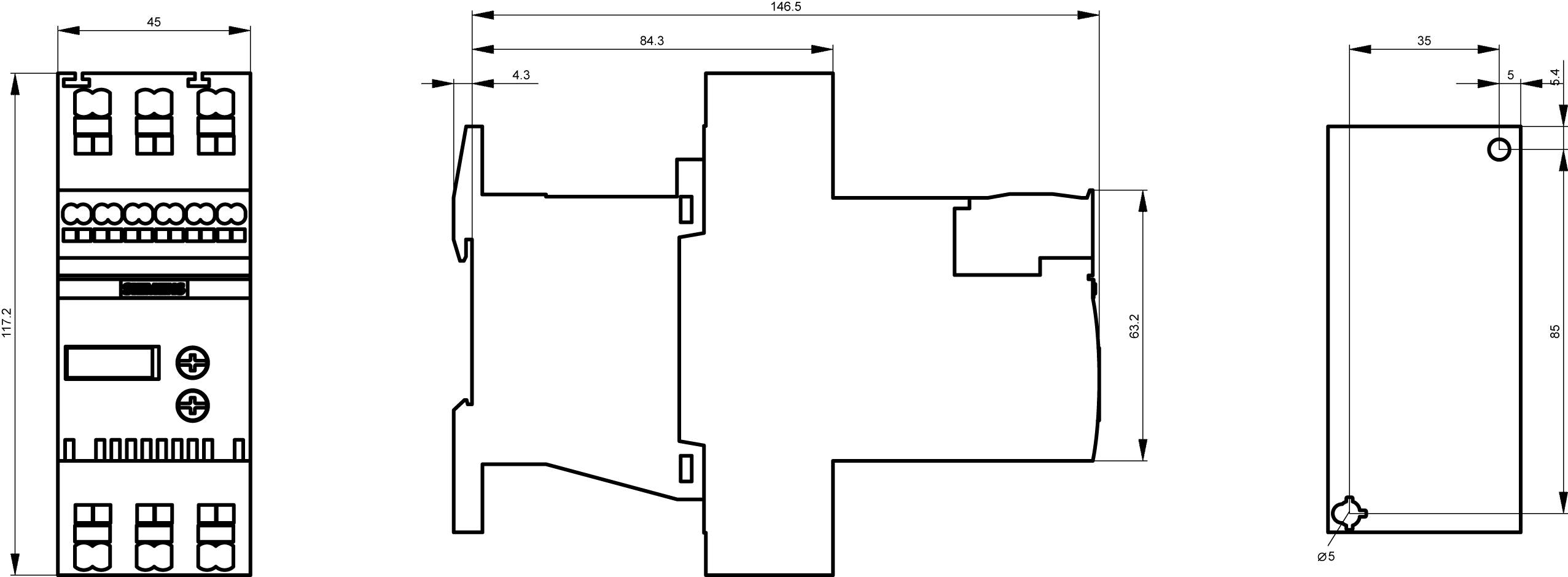

Technický výkres elektrického komponentu s pohľadom spredu, zboku a zhora, vrátane presných rozmerov v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (315,00 € / kus)

315,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S00
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 12.5 A

Výkon motora pri 400 V: 5.5 kW

Menovité napätie: 480 V

Prevedenie: Pružinové pripojenie

Číslo výrobcu: 3RW30172BB14

Menovitý prúd: 12.5 A

Menovitý prúd - filter: 12.5 A

Typ: 3RW3017-2BB14

Výkon motora pri 230 V / 400 V: 5.5 kW

Rozmer.: (š x v x h) 45 x 120 x 150 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 120 mm

Hĺbka: 150 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Menovité napätie

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RW3017-2BB14 3RW30172BB14 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Objednávacie číslo:1699570

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

soft startér

480 V

12.5 A

5.5 kW

Min.: 1

Násobky: 1

315,00 €^*

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1704967

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746684

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746685

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699568

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699569

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1746686

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746687

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

275,00 €^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1744276

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

285,00 €^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746688

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

279,00 €^*

Na stiahnutie

Datasheet

Datasheet 1699570 Siemens 3RW3017-2BB14 3RW30172BB14 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1699570 Siemens 3RW3017-2BB14 3RW30172BB14 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Popis

Softštartér SIRIUS S00 12,5 A, 5,5 kW / 400 V, 40 ° C AC 200 - 480 V, AC / DC 110 - 230 V Pružinové svorky Softštartér SIRIUS 3RW30 pre štandardné aplikácie pre pozvoľný rozbeh trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Celosvetové schválenia (napr. IEC a UL / CSA). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
