Name: Siemens 3RW3036-1BB14 3RW30361BB14 soft startér Výkon motora pri 400 V 22 kW Výkon motora pri 230 V 11 kW 400 V/AC Menov
Brand: Siemens
SKU: 197610
Availability: InStock

Priemyselné spínacie zariadenie značky Siemens. Zobrazuje prípojky a ovládacie prvky pre riadenie elektrických zariadení.

Otvorená rozvodná skriňa s elektrickými komponentmi a káblovými pripojeniami, usporiadanými v niekoľkých radoch.

Softvérový štartér 3RW30 s číslovanými komponentmi: 1. Pripojovací modul, 2. Kryt svoriek, 3. Kryt prípojky, 4. Pomocná svorka, 5. Napájacia svorka.

Schéma elektrického zariadenia so šiestimi svorkami (1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3) a prepínačmi A1, A2, IN, 13 NO.

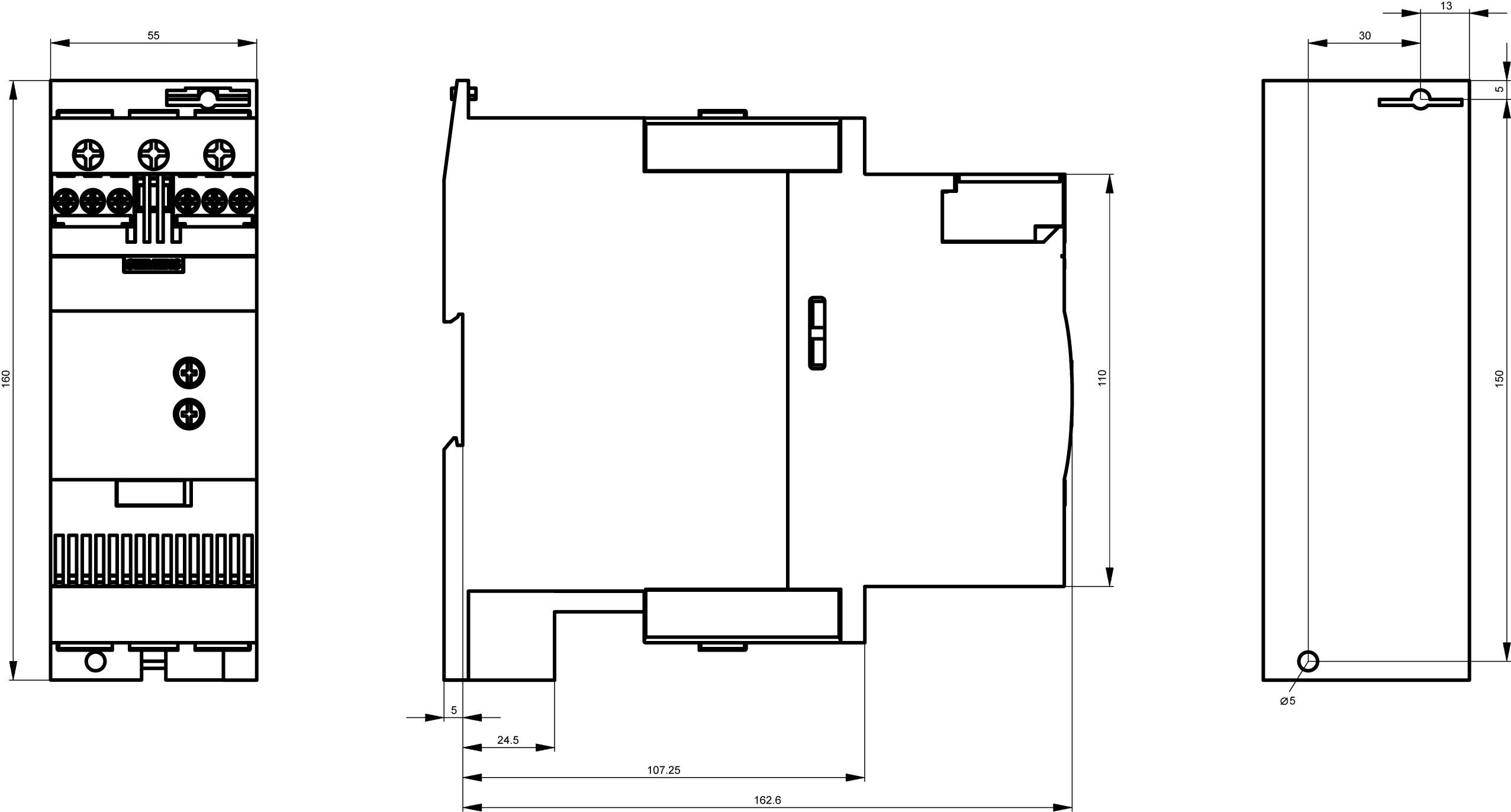

Technický výkres elektronického zariadenia s pohľadom spredu, zboku a zhora. Rozmery a detaily sú vyznačené.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Okamžité doručenie: Pi 30. 10.

2 Ks

Počet

Celkom (739,00 € / kus)

739,00 €

s DPH

Doprava zadarmo

Už len 2 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Napätie motora: 200..480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 45 A

Výkon motora pri 230 V: 11 kW

Výkon motora pri 400 V: 22 kW

Menovité napätie: 400 V/AC

Číslo výrobcu: 3RW30361BB14

Menovitý prúd: 45 A

Menovitý prúd - filter: 45 A

Typ: 3RW3036-1BB14

Rozmer.: (d x š x v) 160 x 55 x 145 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 145 mm

Dĺžka: 160 mm

Max. teplota: 40 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 197610 Siemens 3RW3036-1BB14 3RW30361BB14 soft startér Výkon motora pri 400 V 22 kW Výkon motora pri 230 V 11 kW 400 V/AC Menov

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 197610 Siemens 3RW3036-1BB14 3RW30361BB14 soft startér Výkon motora pri 400 V 22 kW Výkon motora pri 230 V 11 kW 400 V/AC Menov

Popis

Elektronické softštartéry 3RW z modulárneho systému SIRIUS boli vyvinuté pre plynulé štartovanie alebo štartovanie a zastavenie trojfázových motorov. Chránia mechanické prvky prenášajúce energiu pri štarte znížením počiatočného krútiaceho momentu a účinne chránia sieť pred nebezpečnými špičkami prostredníctvom zníženej spotreby energie. Neustálym zvyšovaním napätia motora sú sieť, motor a záťaž chránené a optimálne chránené proti preťaženiu. Softstartéry 3RW sú úzke (45 alebo 55 mm), lacné a dajú sa ľahko kombinovať so stýkačmi, ističmi a nadprúdovými relé SIRIUS.

Tento text bol preložený strojovo.

Prevedenie

3RW30:Optimálne prispôsobenie sa úlohe pohonu prostredníctvom individuálnych potenciometrov pre štartovacie napätie (40 ... 100%) a dobu rozbehu do 20 s, iba pozvoľný rozbeh, úspora inštalácie vďaka jednoduchému 4-vodičovému vedeniu motora, úspora miesta 70% v porovnaní s. Kombinácia hviezda-trojuholník, riadiace napájacie napätie 110 ... 230V AC / DC.
3RW40:Integrovaná ochrana prístroja zabraňuje preťaženiu prístroja, štandardne manuálny alebo diaľkový reset
Elektronická ochrana proti preťaženiu motora, nastaviteľné obmedzenie prúdu
Zvýšenie výkonu dodatočným vybavením ventilátormi.

Popis

Prevedenie

3RW30:Optimálne prispôsobenie sa úlohe pohonu prostredníctvom individuálnych potenciometrov pre štartovacie napätie (40 ... 100%) a dobu rozbehu do 20 s, iba pozvoľný rozbeh, úspora inštalácie vďaka jednoduchému 4-vodičovému vedeniu motora, úspora miesta 70% v porovnaní s. Kombinácia hviezda-trojuholník, riadiace napájacie napätie 110 ... 230V AC / DC.
3RW40:Integrovaná ochrana prístroja zabraňuje preťaženiu prístroja, štandardne manuálny alebo diaľkový reset
Elektronická ochrana proti preťaženiu motora, nastaviteľné obmedzenie prúdu
Zvýšenie výkonu dodatočným vybavením ventilátormi.
