Name: Siemens 3RW3037-1BB14 3RW30371BB14 soft startér Výkon motora pri 400 V 30 kW 480 V Menovitý prúd 63 A
Brand: Siemens
SKU: 1746697
Availability: BackOrder

Elektrický stýkač so značkou Siemens. Používaný prevažne na ovládanie elektrických zariadení v priemyselných aplikáciách.

Otvorená elektrická rozvádzač s elektronickými komponentmi a kabelážou, ktoré spájajú a riadia rôzne ovládacie jednotky.

Schematický diagram znázorňuje mäkký štartér 3RW30. Sú označené komponenty prepojenia, kryty svoriek, kryty pripojenia a napájacie svorky.

Schéma zapojenia s radom pripojení. Popisy: '1/L1', '2/T1', '3/L2', '4/T2', '5/L3', '6/T3', 'IN 1', '13 NO', '14'.

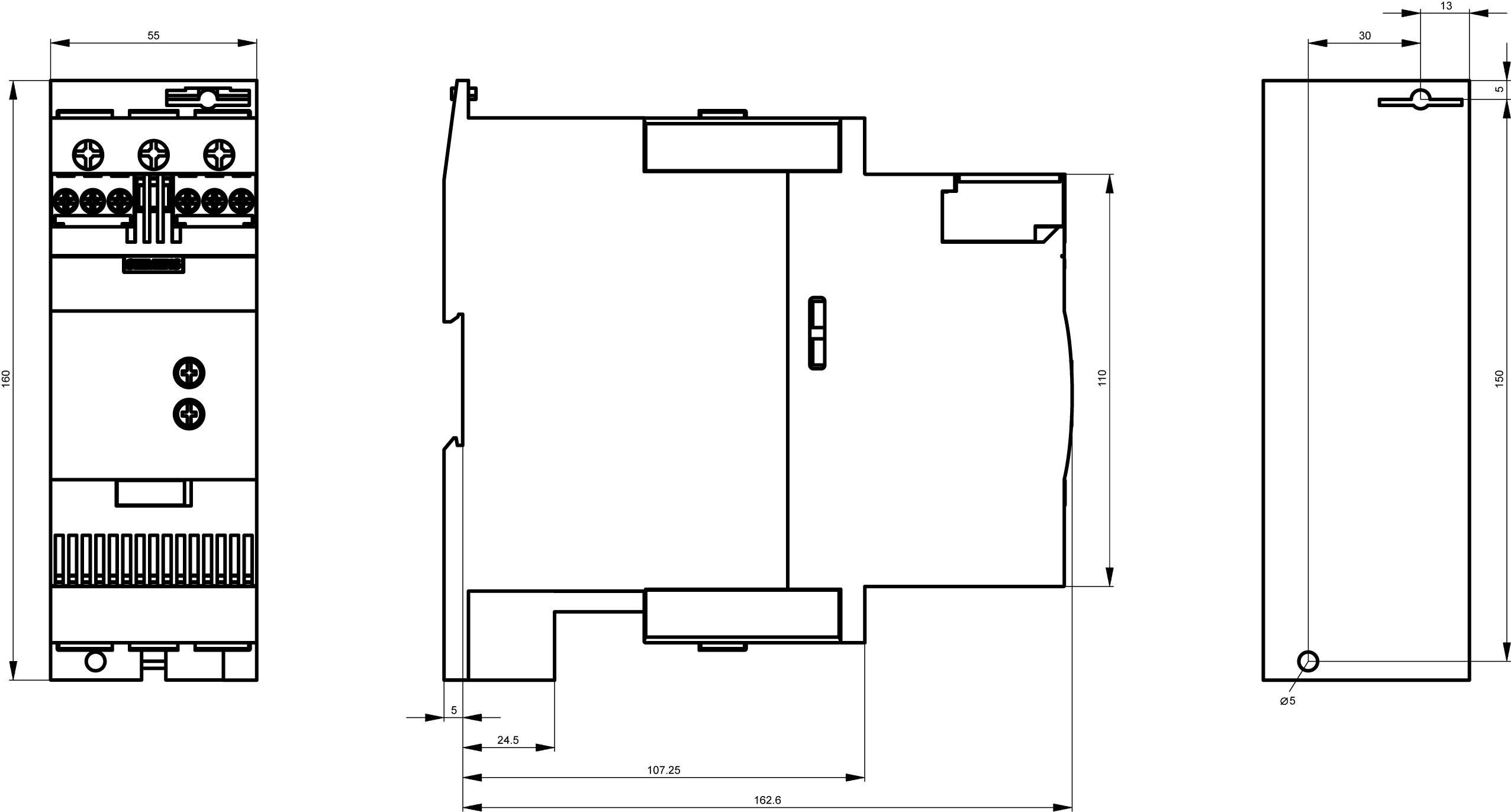

Technický výkres elektrického zariadenia s pohľadom spredu, zboku a zhora. Rozmery sú uvedené v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (899,00 € / kus)

899,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 63 A

Výkon motora pri 400 V: 30 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW30371BB14

Menovitý prúd: 63 A

Menovitý prúd - filter: 63 A

Typ: 3RW3037-1BB14

Výkon motora pri 230 V / 400 V: 30 kW

Rozmer.: (š x v x h) 55 x 160 x 170 mm

Šírka: 55 mm

V: 160 mm

Hĺbka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 63 A

: 18.5 kW

: 30 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno
