Name: Siemens 3RW4024-2TB04 3RW40242TB04 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A
Brand: Siemens
SKU: 1746712
Availability: BackOrder

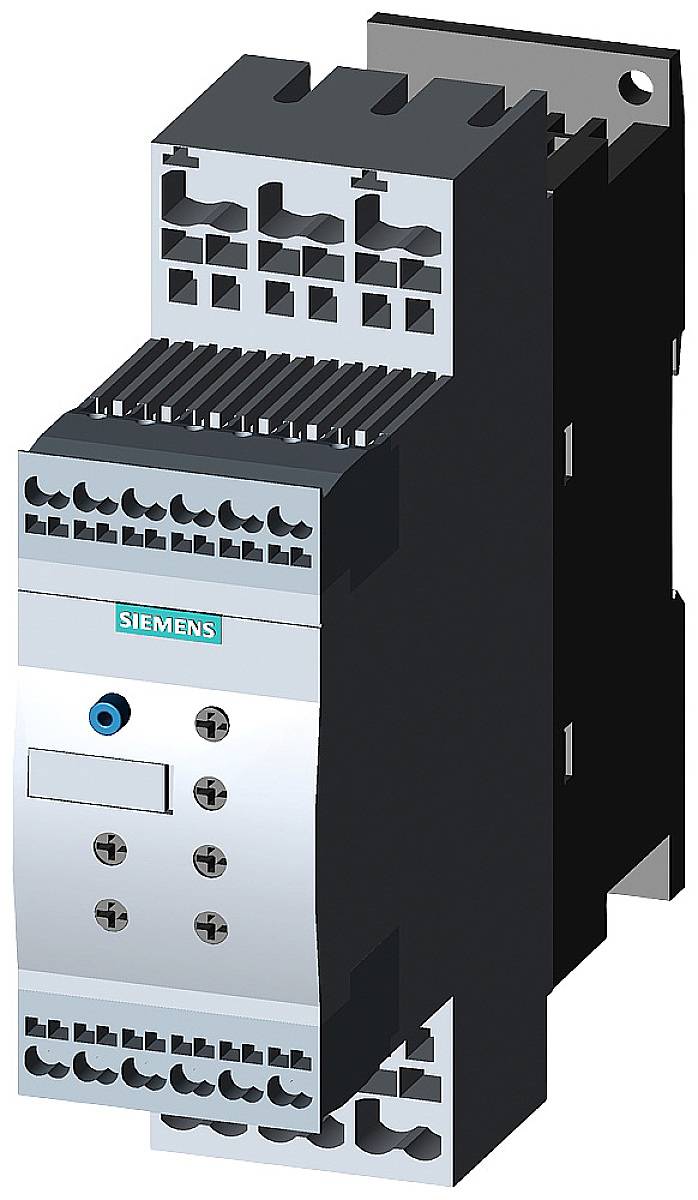

Elektrický stýkač od Siemensu, určený na riadenie elektrických výkonov v rozvádzačoch. Hlavné charakteristiky: viacpólové pripojenia.

Otvorená elektrická rozvodná skriňa s rôznymi elektrickými komponentmi a káblami na viacerých úrovniach.

Výbuchový pohľad na soft štartér 3RW40 so zvýraznenými komponentmi: spojovacie súčasti, kryt svoriek, pripojovacie diely a ventilátor.

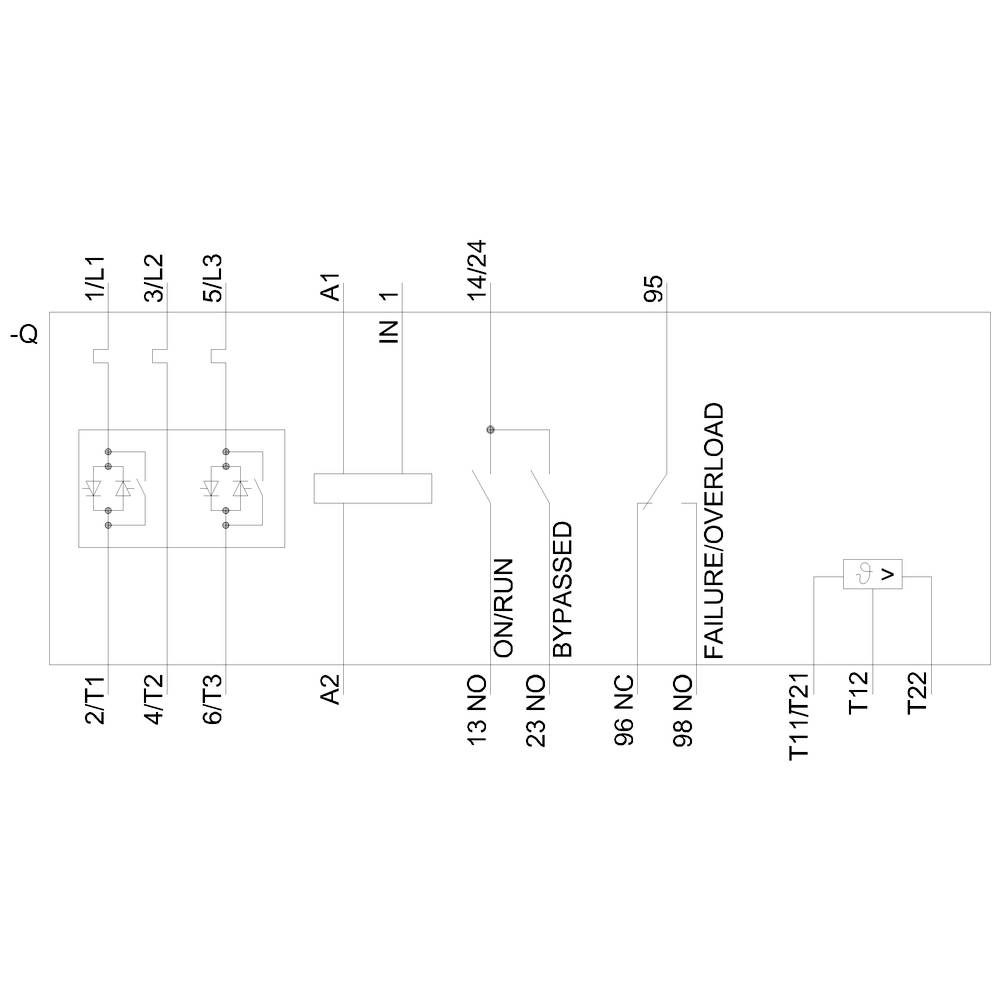

Schéma elektrického obvodu s stykačmi a relé pre riadenie motora, znázorňujúce prepojenia a označenia kontaktov.

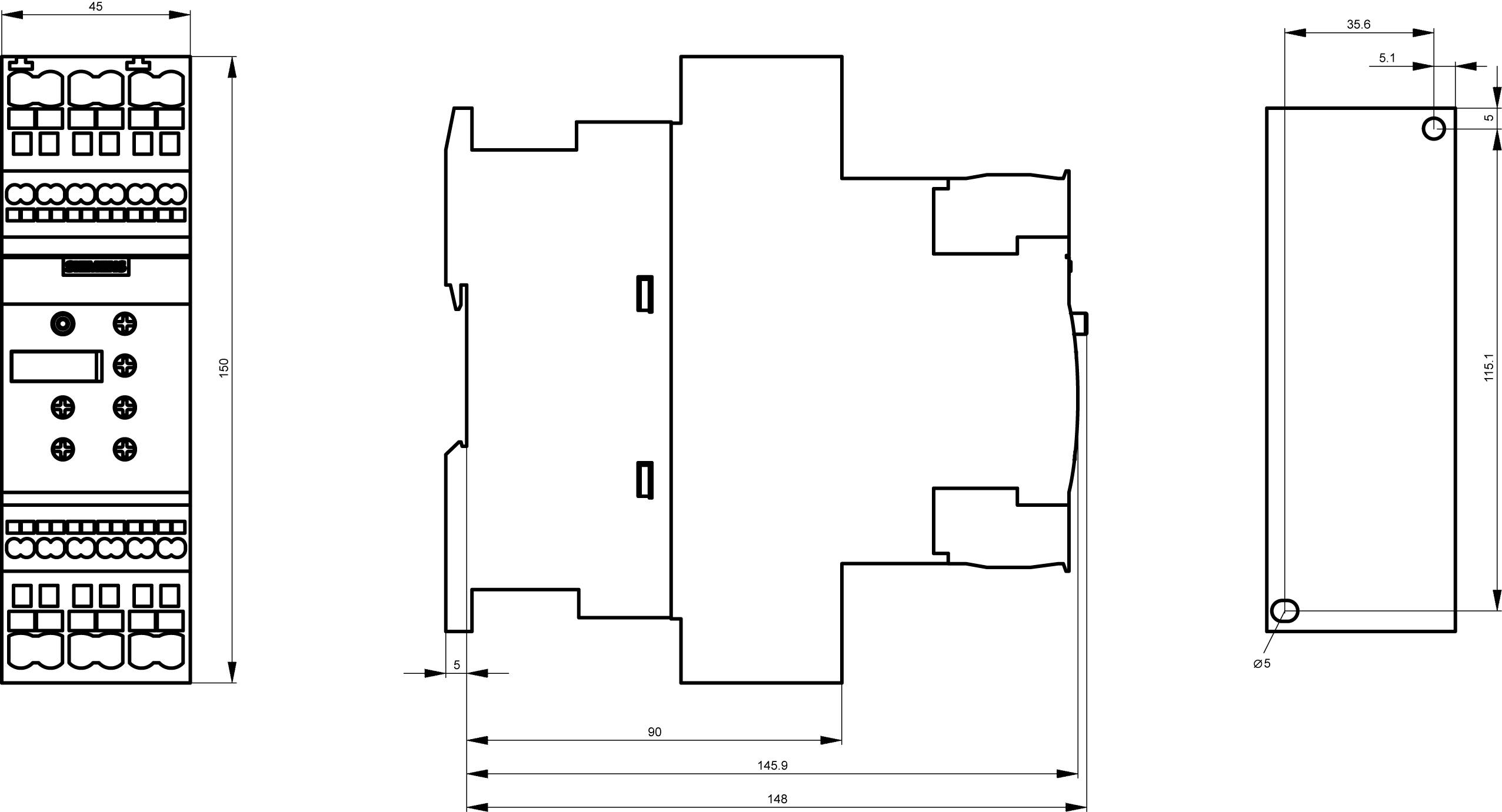

Technický výkres elektronického zariadenia. Tri pohľady: predný, bočný a pohľad zhora s presnými rozmermi v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 29. 1. 2027

Počet

Celkom (615,00 € / kus)

615,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S0
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 200 - 480 V AC V

Kategória výrobku: soft startér

Pripojovacie prúd: 12.5 A

Výkon motora pri 400 V: 5.5 kW

Menovité napätie: 480 V

Prevedenie: Pružinové pripojenie

Číslo výrobcu: 3RW40242TB04

Menovitý prúd: 12.5 A

Menovitý prúd - filter: 12.5 A

Typ: 3RW4024-2TB04

Výkon motora pri 230 V / 400 V: 5.5 kW

Rozmer.: (š x v x h) 45 x 150 x 155 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 150 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 12.5 A

: 3 kW

: 5.5 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Menovité napätie

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1704967

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746684

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746685

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699568

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699569

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1746686

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746687

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

275,00 €^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1744276

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

285,00 €^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746688

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

279,00 €^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Objednávacie číslo:1746689

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

12.5 A

5.5 kW

Min.: 1

Násobky: 1

305,00 €^*

Na stiahnutie

Datasheet

Datasheet 1746712 Siemens 3RW4024-2TB04 3RW40242TB04 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746712 Siemens 3RW4024-2TB04 3RW40242TB04 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Popis

Softštartér SIRIUS S0 12,5 A, 5,5 kW / 400 V, 40 ° C 200 - 480 V AC, pružinové svorky 24 V AC / DC, ochrana termistorového motora Softstartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
