Name: Siemens 3RW4036-1BB04 3RW40361BB04 soft startér Výkon motora pri 400 V 22 kW 480 V Menovitý prúd 45 A
Brand: Siemens
SKU: 1746942
Availability: BackOrder

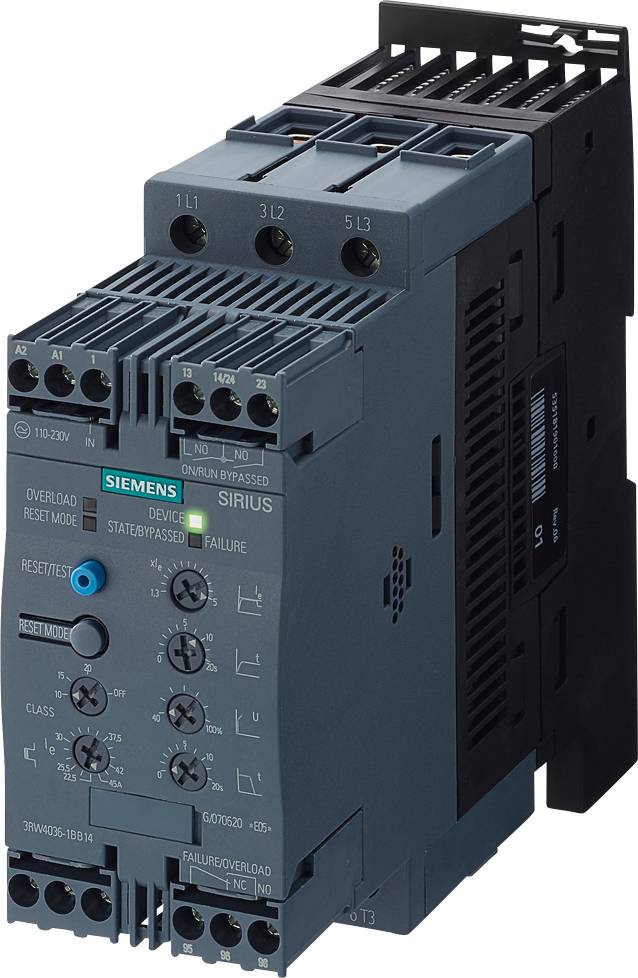

Elektrické zariadenie od Siemensu, model Sirius, používané na riadenie priemyselných spínacích zariadení, v čierno-sivom kryte.

Otvorená elektrická rozvodná skriňa s rôznymi elektrickými komponentmi a kabelážou, usporiadaná na viacerých políciach.

Schematický diagram znázorňuje mäkký štartér 3RW40 so súčasťami ako prepojovacími lištami, krytmi svoriek, krytmi pripojení a ventilátorom.

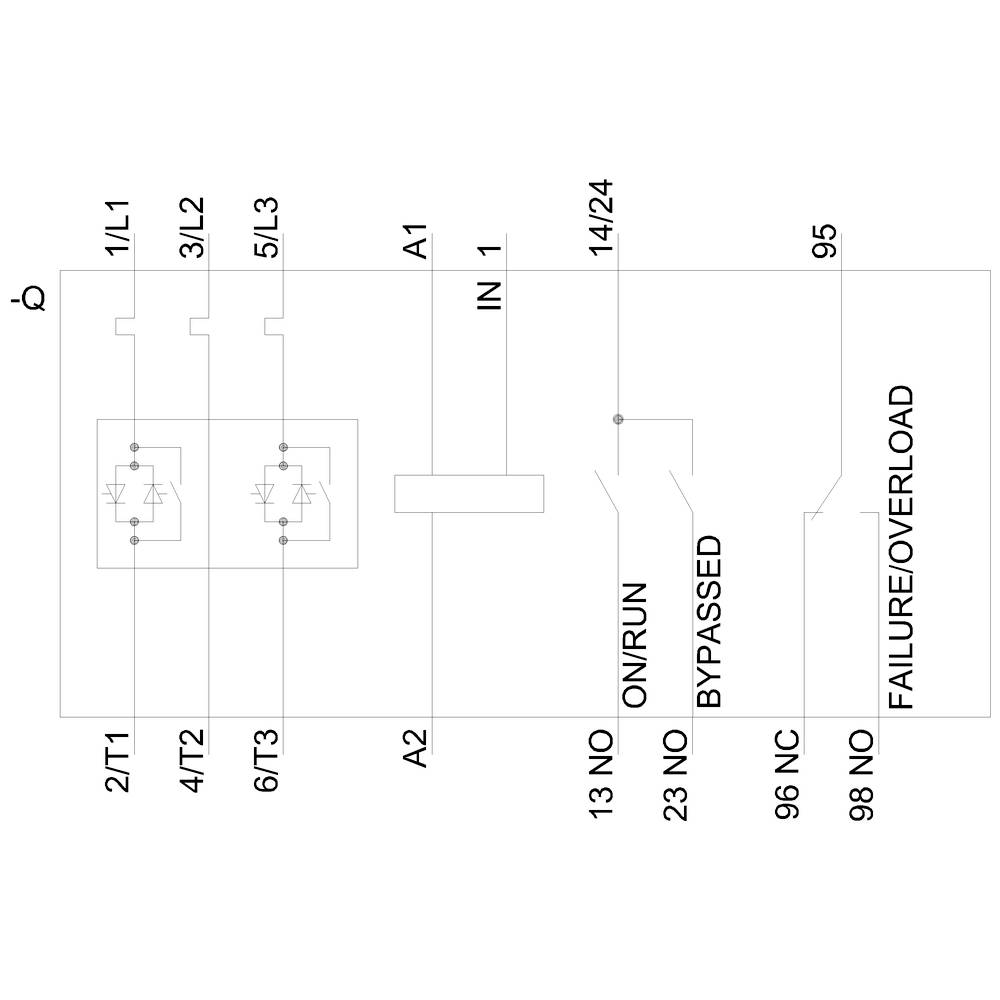

Schematický diagram zobrazuje stýkačové zapojenie s vypínačom zapnutia/vypnutia, ochranou proti preťaženiu a obtokom. Popisy zahŕňajú 'ZAP/CHOD', 'OBTOKOM', 'PORUCHA/PREŤAŽENIE'.

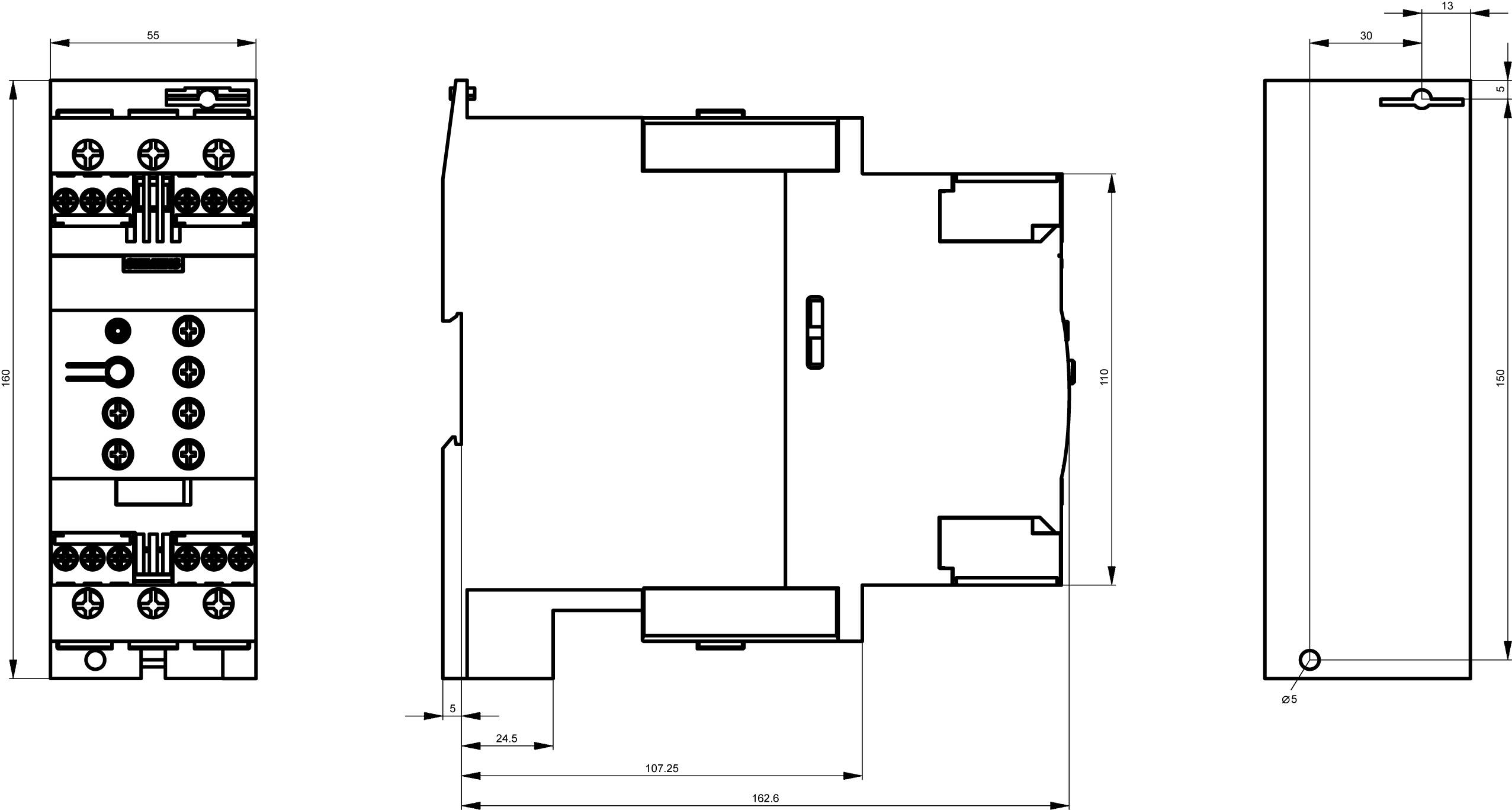

Technický výkres elektrického zariadenia s pohľadmi spredu a z boku. Rozmery sú uvedené v milimetroch.

1/5

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 13. 11.

Počet

Celkom (929,00 € / kus)

929,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 45 A

Výkon motora pri 400 V: 22 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40361BB04

Menovitý prúd: 45 A

Menovitý prúd - filter: 45 A

Typ: 3RW4036-1BB04

Výkon motora pri 230 V / 400 V: 22 kW

Rozmer.: (š x v x h) 55 x 160 x 170 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 160 mm

Hĺbka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

Hmotnosť: 1.30

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Menovité napätie

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1704967

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

229,99 €^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746684

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746685

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

3.6 A

1.5 kW

Min.: 1

Násobky: 1

224,99 €^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699568

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

249,99 €^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699569

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1746686

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

6.5 A

3 kW

Min.: 1

Násobky: 1

255,00 €^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746687

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

275,00 €^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1744276

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

285,00 €^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1746688

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

9 A

4 kW

Min.: 1

Násobky: 1

279,00 €^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Objednávacie číslo:1746689

Doručenie: St 11. 11.

Conrad Electronic

soft startér

480 V

12.5 A

5.5 kW

Min.: 1

Násobky: 1

305,00 €^*

Na stiahnutie

Datasheet

Datasheet 1746942 Siemens 3RW4036-1BB04 3RW40361BB04 soft startér Výkon motora pri 400 V 22 kW 480 V Menovitý prúd 45 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746942 Siemens 3RW4036-1BB04 3RW40361BB04 soft startér Výkon motora pri 400 V 22 kW 480 V Menovitý prúd 45 A

Popis

Mäkký štartér SIRIUS S2 45 A, 22 kW/400 V, 40 °C AC 200 – 480 V, AC/DC 24 V skrutkové svorky Mäkký štartér SIRIUS 3RW40 pre štandardné aplikácie na mäkký rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulý rozbeh, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického namáhania v pohone, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a extrémne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktnú konštrukciu a zaisťuje menšie zahrievanie v rozvádzacej skrini. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spúšťania môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetu môžete rýchlo a jednoducho vyriešiť problémy na diaľku. Celosvetové schválenia (napr. IEC a UL/CSA) aj pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex).
Mäkké štartéry 3RW sú dostupné pre siete do 690 V v širokom rozsahu výkonu s rôznymi riadiacimi napätiami a konzistentne so skrutkovými a pružinovými pripojeniami. Pre 3RW30/40 existujú ďalšie varianty s 24 V riadiacim napájacím napätím. Niektoré modely 3RW40 do veľkosti S3 a všetky modely 3RW44 ponúkajú aj termistorovú ochranu motora.
Pomocou voliteľného pripojovacieho modulu je možné softštartéry pripojiť k ističom, a to aj pri verziách s pružinovými pripojeniami. Voliteľný ventilátor umožňuje ešte tesnejšiu konštrukciu v rozvádzacej skrini.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.
