Name: Siemens 3RW5213-1TC04 3RW52131TC04 soft startér Výkon motora pri 400 V 5.5 kW Výkon motora pri 230 V 3 kW 200 V, 480 V M
Brand: Siemens
SKU: 2864276
Availability: BackOrder

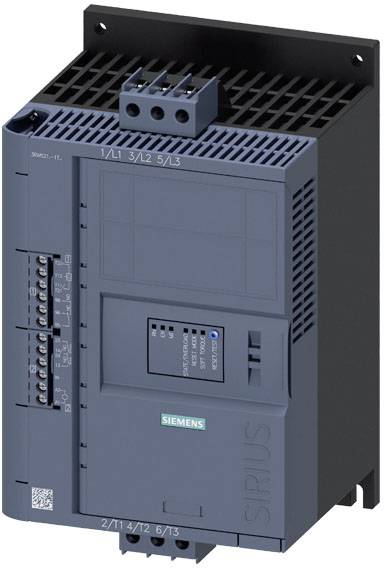

Sivé zariadenie Siemens SIPLUS na riadenie elektrických systémov. Má niekoľko konektorov a tlačidiel na prednej strane.

Elektrická rozvodná skriňa s viacerými panelmi, káblami a spínacími zariadeniami. Zobrazuje internú kabeláž a riadiace jednotky.

'Výkres rozloženia mäkkého štartéra 3RW52 s modulárnymi komponentmi, vrátane HMI modulu, krytov a montážnej súpravy.'

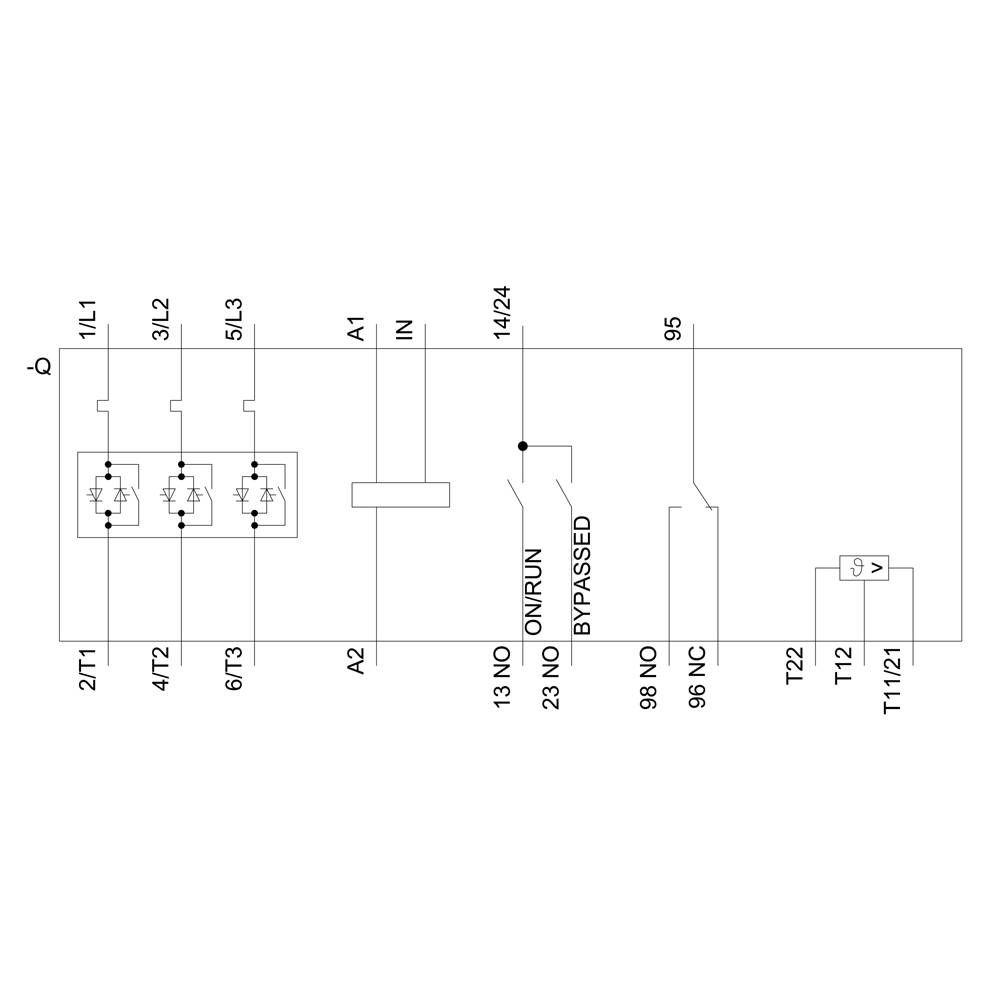

Schéma elektrického obvodu s viacerými relé a prípojkami. Popisy označujú pozície relé a body prepojenia.

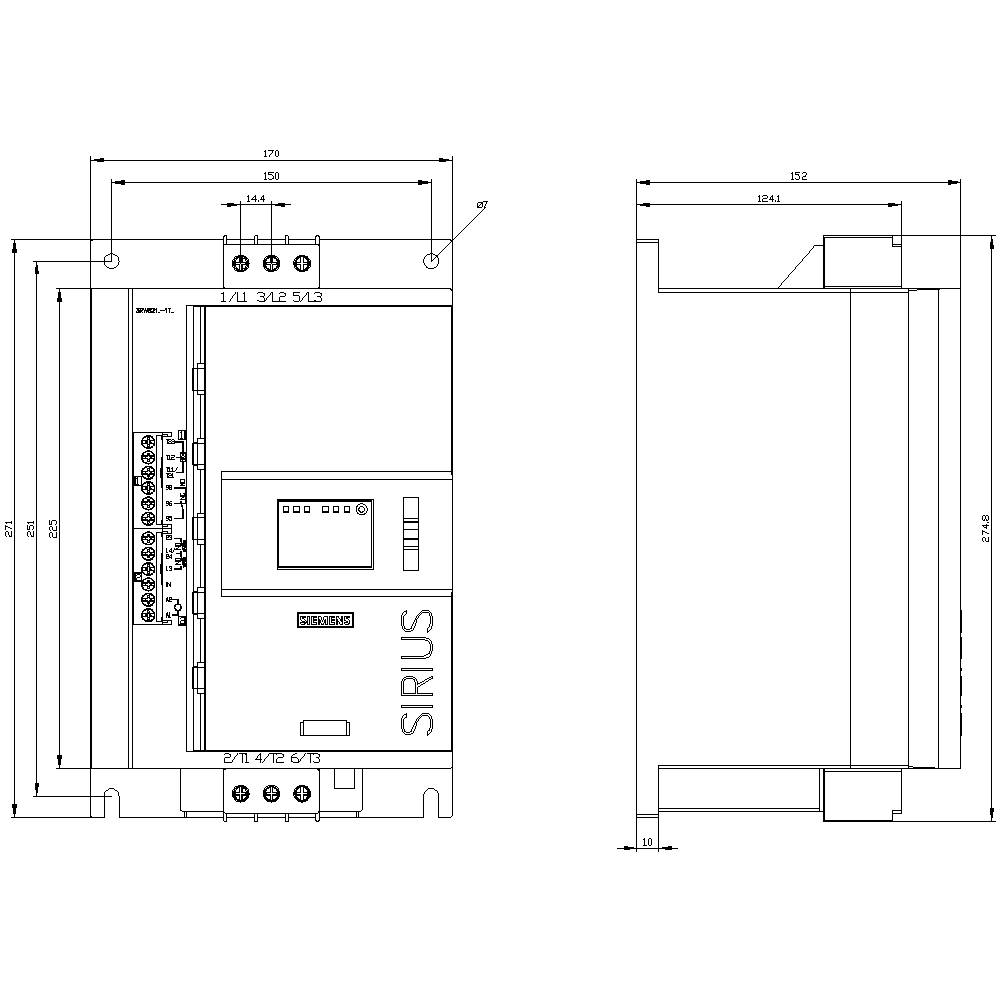

Technický výkres priemyselného kontroléra s podrobnými rozmermi a znázornením pripojení. Označený ako SIRIUS.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 29. 1. 2027

Počet

Set(y)

Celkom (895,00 € / kus)

895,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Pracovná frekvencia: 50/60 Hz
Typ upevnenia: skrutkové zapínanie
Odolné napätie: 6 kV
Ochranný druh IP20
Izolačné napätie: 600V
Počet digitálnych vstupov: 1
Konštrukcia digitálnych výstupov: 2 zapínacie kontakty (NO) / 1 prepínací kontakt (CO)

Napätie motora: 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 13 A

Výkon motora pri 230 V: 3 kW

Výkon motora pri 400 V: 5.5 kW

Menovité napätie: 200 V
480 V

Aktívna fáza: 3

Číslo výrobcu: 3RW52131TC04

Menovitý prúd: 13 A

Menovitý prúd - filter: 13 A

Typ: 3RW5213-1TC04

Rozmer.: (š x v x h) 170 x 275 x 152 mm

Pripojenie: skrutkovací

Šírka: 170 mm

V: 275 mm

Hĺbka: 152 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Menovitý prúd - filter

Výkon motora pri 230 V

Výkon motora pri 400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2864143

Doručenie: Pi 30. 10.

3 Set(y)Conrad Electronic

200 V

25 A

5.5 kW

11 kW

Min.: 1

Násobky: 1

385,00 €^*

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2864144

Doručenie: Pi 30. 10.

1 Set(y)Conrad Electronic

200 V

38 A

11 kW

18.5 kW

Min.: 1

Násobky: 1

785,00 €^*

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864145

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864146

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Siemens 3RW5055-2AB14 3RW50552AB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864147

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864148

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864149

Doručenie: Pi 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864150

Doručenie: Pi 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864151

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864152

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Na stiahnutie

Datasheet

Datasheet 2864276 Siemens 3RW5213-1TC04 3RW52131TC04 soft startér Výkon motora pri 400 V 5.5 kW Výkon motora pri 230 V 3 kW 200 V, 480 V M

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864276 Siemens 3RW5213-1TC04 3RW52131TC04 soft startér Výkon motora pri 400 V 5.5 kW Výkon motora pri 230 V 3 kW 200 V, 480 V M

Popis

Softštartér SIRIUS 200-480 V 13 A, AC/DC 24 V skrutkové svorky Termistorový vstup SIRIUS 3RW52 Všeobecne Výkonný softštartér pre jednoduché aplikácie pre plynulý rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulé spúšťanie, redukcia prúdových špičiek, zamedzenie kolísania sieťového napätia pri rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a mimoriadne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktný dizajn, šetrí energiu a zabezpečuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Okrem toho môžete obmedziť prúd počas spúšťania na nastaviteľnú maximálnu hodnotu. Vďaka 3-fázovému riadeniu je obzvlášť vhodný pre veľké výkony motorov a koreňové 3 okruhy. Inovatívna funkcia Soft-Torque zaisťuje jemné rozbehnutie motora. S integrovaným diaľkovým resetom môžete rýchlo a jednoducho opraviť poruchy na diaľku. Celosvetové schválenia (napr. IEC a UL/CSA).
Softštartéry 3RW52 General Performance sú dostupné pre napájacie systémy do 600 V vo výkonovom rozsahu do 560 kW s riadiacim napätím 24 V alebo 110-250 V a konzistentne so skrutkovými a pružinovými svorkami. Pre analógový výstup a termistorovú ochranu motora sú k dispozícii rôzne varianty zariadení.
Voliteľné zásuvné komunikačné moduly umožňujú pripojenie cez PROFINET, PROFIBUS a Modbus TCP. K dispozícii sú rôzne moduly HMI na inštaláciu do zariadenia alebo do dverí rozvádzača.
Softštartér SIRIUS 3RW5 – flexibilný ako vaša úloha.

Tento text bol preložený strojovo.
