Name: Siemens 3RW5558-2HA16 3RW55582HA16 soft startér Výkon motora pri 400 V 710 kW Výkon motora pri 230 V 400 kW 200 V, 690 V
Brand: Siemens
SKU: 2865103
Availability: BackOrder

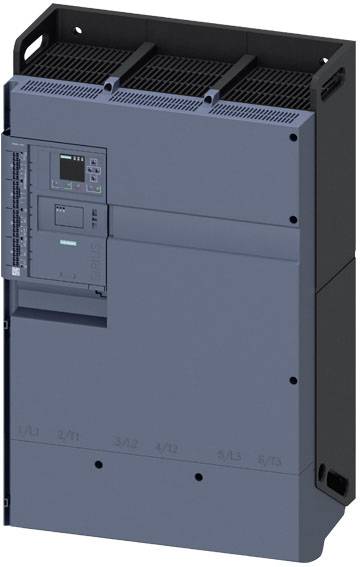

Priemyselný dizajn elektrického zariadenia v obdĺžnikovom kryte, pravdepodobne frekvenčný menič, s viditeľnou ovládacou plochou.

Niekoľko otvorených rozvádzačov s kabelážou a elektrickými komponentmi v technickej miestnosti.

'Výbuchový pohľad na softstartér 3RW55 s číslovanými komponentmi: komunikácia, výklopný kryt, ventilátor, prípojky.'

Diagram znázorňuje schému zapojenia s viacerými relé, svorkami a vedeniami vrátane súčiastok 2T1, 4T2, 6T3 a A1 až A4.

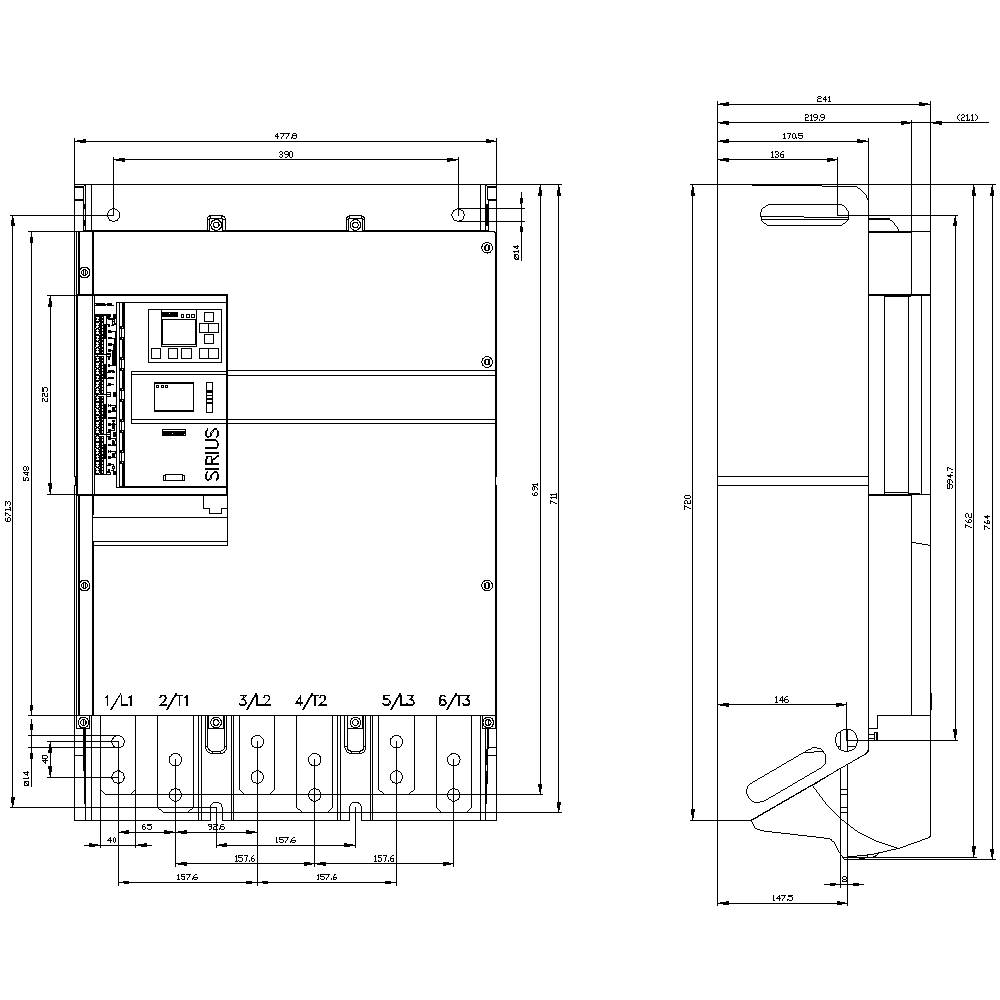

Technický výkres elektrického rozvádzača z dvoch pohľadov: čelný a bočný, s presnými rozmermi v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 29. 1. 2027

Počet

Set(y)

Celkom (24 099,00 € / kus)

24 099,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Pracovná frekvencia: 50/60 Hz
Typ upevnenia: skrutkové zapínanie
Odolnosť proti prepätiu: 8kV
Ochranný druh IP00
Izolačné napätie: 690V
Počet digitálnych vstupov: 4
Konštrukcia ochrany motora: elektronická, vypína pri tepelnom preťažení motora
Konštrukcia digitálnych výstupov: 3 zapínacie kontakty (NO) / 1 prepínací kontakt (CO)

Napätie motora: 200-690 V

Kategória výrobku: soft startér

Pripojovacie prúd: 1280 A

Výkon motora pri 230 V: 400 kW

Výkon motora pri 400 V: 710 kW

Menovité napätie: 200 V
690 V

Aktívna fáza: 3

Číslo výrobcu: 3RW55582HA16

Menovitý prúd: 1280 A

Menovitý prúd - filter: 1280 A

Typ: 3RW5558-2HA16

Výkon motora pri 230 V / 400 V: 710 kW

Doba dobehu: 360 s

Rozmer.: (š x v x h) 478 x 764 x 241 mm

Pripojenie: lištová prípojka

Šírka: 478 mm

V: 764 mm

Hĺbka: 241 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Menovitý prúd - filter

Výkon motora pri 230 V

Výkon motora pri 400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2864143

Doručenie: Pi 30. 10.

3 Set(y)Conrad Electronic

200 V

25 A

5.5 kW

11 kW

Min.: 1

Násobky: 1

385,00 €^*

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2864144

Doručenie: Pi 30. 10.

1 Set(y)Conrad Electronic

200 V

38 A

11 kW

18.5 kW

Min.: 1

Násobky: 1

785,00 €^*

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864145

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864146

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Siemens 3RW5055-2AB14 3RW50552AB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864147

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864148

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864149

Doručenie: Pi 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864150

Doručenie: Pi 29. 1. 2027

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2864151

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 209,00 €^*

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2864152

Doručenie: St 11. 11.

Conrad Electronic

200 V

143 A

37 kW

75 kW

Min.: 1

Násobky: 1

2 435,00 €^*

Na stiahnutie

Datasheet

Datasheet 2865103 Siemens 3RW5558-2HA16 3RW55582HA16 soft startér Výkon motora pri 400 V 710 kW Výkon motora pri 230 V 400 kW 200 V, 690 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2865103 Siemens 3RW5558-2HA16 3RW55582HA16 soft startér Výkon motora pri 400 V 710 kW Výkon motora pri 230 V 400 kW 200 V, 690 V

Popis

Softstartér SIRIUS 200-690 V 1280 A, AC 110-250 V Pružinové svorky Vysokovýkonný softštartér SIRIUS 3RW55 pre náročné aplikácie pre plynulý rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulé spúšťanie, redukcia prúdových špičiek, zamedzenie kolísania sieťového napätia pri rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a mimoriadne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktný dizajn, šetrí energiu a zabezpečuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Okrem toho môžete obmedziť prúd počas spúšťania na nastaviteľnú maximálnu hodnotu. Vďaka 3-fázovému riadeniu je obzvlášť vhodný pre veľké výkony motorov a koreňové 3 okruhy. Inovatívna regulácia krútiaceho momentu zaisťuje optimálny rozbeh motora. Rýchle a jednoduché uvedenie do prevádzky s automatickou parametrizáciou alebo asistentom aplikácie. Plánovanie údržby zamerané na budúcnosť prostredníctvom monitorovania stavu. Odnímateľné HMI s farebným displejom pre prehľadné namerané hodnoty a diagnostické zobrazenia. Celosvetové schválenia (napr. IEC a UL/CSA).
Vysokovýkonné softštartéry 3RW55 sú k dispozícii pre napájacie systémy do 690 V vo výkonovom rozsahu do 560 kW s riadiacim napätím 24 V alebo 110-250 V a konzistentne so skrutkovými a pružinovými svorkami. Analógový výstup a termistorová ochrana motora sú neoddeliteľnou súčasťou vysokovýkonného softštartéra.
Voliteľné zásuvné komunikačné moduly umožňujú pripojenie cez PROFINET, PROFIBUS a Modbus TCP. Zabudovaný modul HMI je možné nainštalovať aj do dverí rozvádzača.
Softštartéry 3RW55 nahrádzajú osvedčenú sériu 3RW44.
Softštartér SIRIUS 3RW5 – flexibilný ako vaša úloha.

Tento text bol preložený strojovo.
