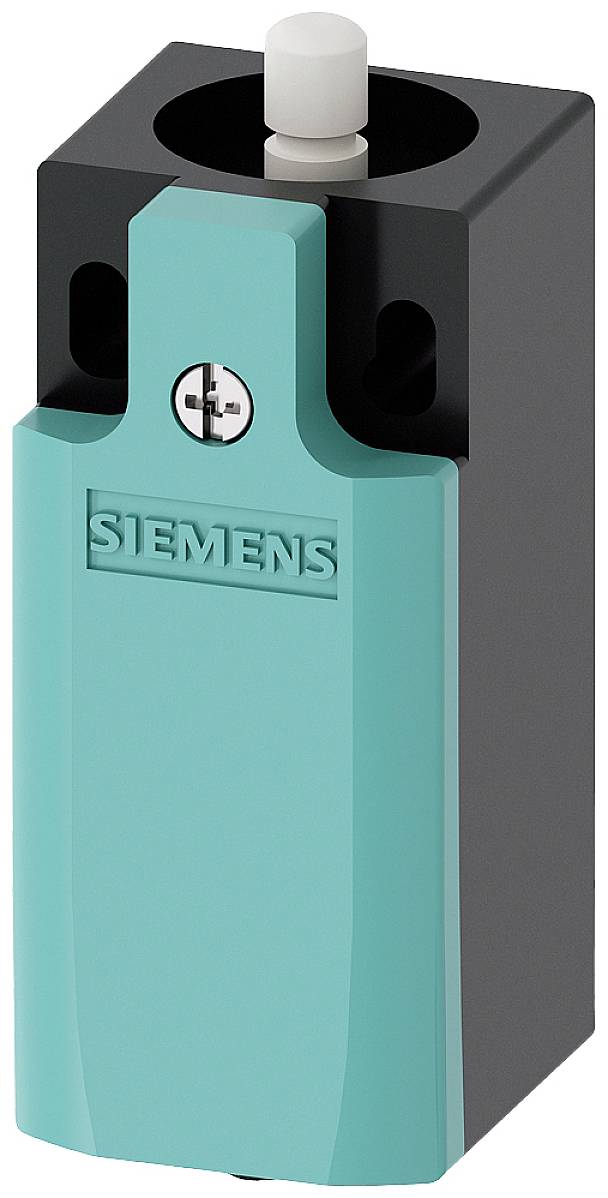

Ilustračný obrázok
Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 polohový spínač 6 A kryt na spojku, teflónové zdvihátko IP40 1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (37,99 € / kus)
37,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ upevnenia: skrutkové zapínanie
- Počet spínacích kontaktov / súvisiacich s bezpečnosťou: 1
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG / plné: 1x (20 ... 16), 2x (20... 18)
- Typy pripojiteľných prierezov vodičov / pre vedenia AWG / lanka: 1x (20 ... 16), 2x (20... 18)
- Typ pripojiteľných prierezov vodičov / plný: 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / s opracovaním konca jadra: 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
- Typ káblového vstupu: 1x (M20 x 1,5)
- Vykonanie spínacej funkcie: kladne riadený kontakt, integrovaný
- Prevedenie krytu / podľa normy: áno
- Prevedenie produktu / štandardný polohový spínač: áno
- Verzia spínacieho kontaktu: mechanická
- Dizajn skrine: kváder, úzky
- Maximálna ovládacia rýchlosť: 1,5 m/s
- Pracovná frekvencia: 50 - 60 Hz
- Trvalý prúd / rýchločinnej poistkovej vložky DIAZED: 10 A
- Trvalý prúd / DIAZED poistkovej vložky gG: 6 A
- Trvalý prúd / charakteristika C ističa: 1 A
- Vhodnosť na použitie / bezpečnostný spínač: áno
- Montážna poloha: ľubovoľná
- Inštalačná hĺbka snímača: 29,6 mm
- Počet elektrických spínacích cyklov za hodinu / so stýkačom 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026: 6000
- Tvar hlavy spínača: Konkávny
- Izolačné napätie: 400V
- Princíp spínania: zaskakovacie kontakty
- Odolné napätie: 6 kV
- Tepelný prúd: 10A
- Stupeň znečistenia: Trieda 3
- Elektrická životnosť (spínacie cykly) / pri AC-15 / pri 230 V / typická: 100 000
- Druh obalu
Piece
- Kategória výrobku
polohový spínač
- Pripojenie
skrutkovací
- Typ zopnutie
kryt na spojku
teflónové zdvihátko
- Spínací prúd (max.)
6 A
- Typ kontaktu
1 rozpínací
1 spínací
- Materiál kontaktu
zliatina striebra
- Sila zdvihu
20 N
- Min. teplota
-25 °C
- Max. teplota
+85 °C
IP40
- Rozmery závitu
M20 x 1.5
- Mechanická životnosť
1.5E7
- Elektrická životnosť
1 000 000
- Materiál
plast
- Rozmery
sonda
- Šírka
31 mm
- Typ
3SE5232-0HC05-1AB3
- Obsah
1 ks
- Rozmer.

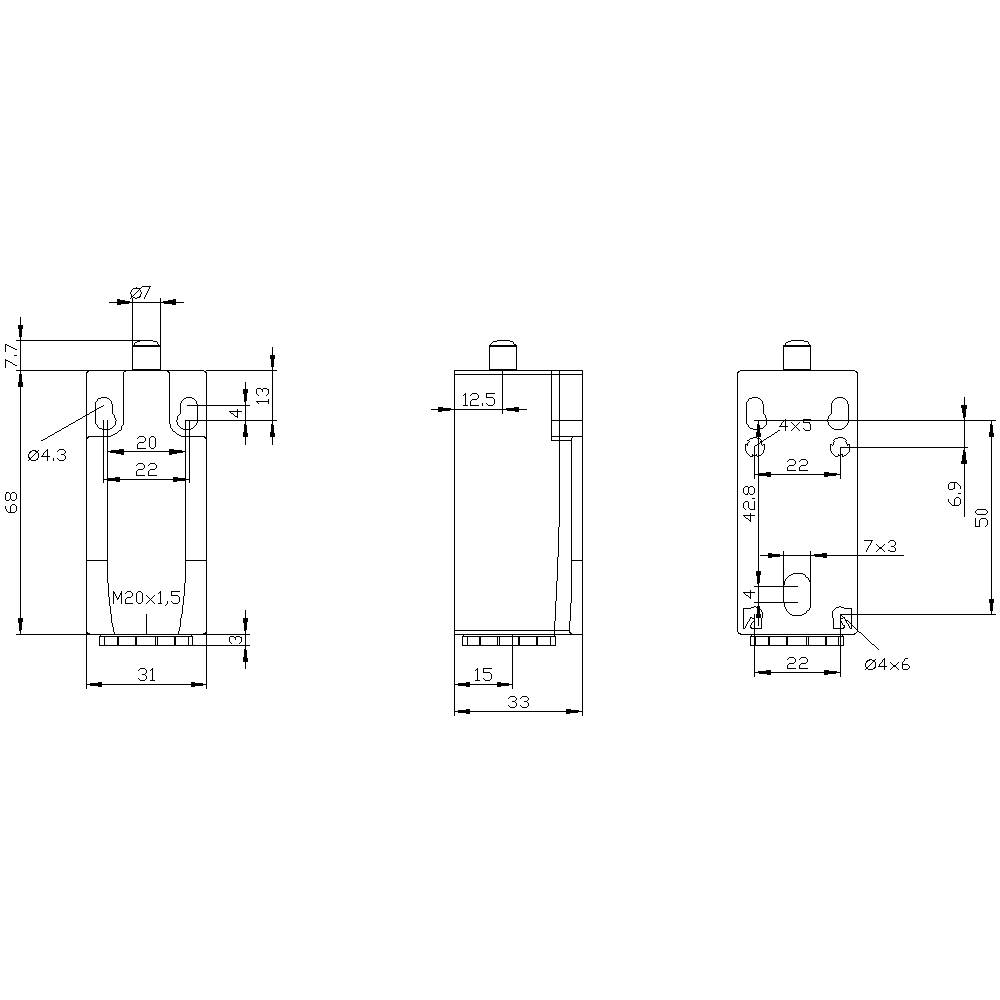

(d x š) 75.7 mm x 31 mm (sonda)
- Spĺňa RoHS
áno
- Dĺžka
75.7 mm
- Hĺbka
29.6 mm
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2864037 Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 polohový spínač 6 A kryt na spojku, teflónové zdvihátko IP40 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2864037 Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 polohový spínač 6 A kryt na spojku, teflónové zdvihátko IP40 1 ks
Popis
Polohový spínač s plastovým krytom Typ riadiacej skrine bez montážnej dosky DIN EN 50047, 1 x (M20 x 1,5) integrovaný (nezameniteľný) Zaoblený piest Krytie IP40, s priechodkou Štandardný kryt v tyrkysovej farbe bez blokovacej dosky, bez tesnenia, bez skrutiek SIRIUS Mechanické polohové spínače 3SE5 pre detekciu polohy a polohy častí stroja a sledovanie polohy ochranných zariadení.
Modulárna konštrukcia polohového spínača 3SE5 umožňuje veľké množstvo variantov s malým počtom typov uloženia. Široká škála konektorov a cievok spĺňa takmer všetky požiadavky každodenného priemyselného života. LED diódy indikujú aktuálny stav zariadenia. Vďaka technológii rýchleho pripojenia je možné výrazne skrátiť časy pripojenia. Spínacie body a pripevnenie podľa EN 50047 a EN 50041. Zariadenia sú celosvetovo schválené (IEC, UL). S vhodnou konfiguráciou spínačov možno splniť najvyššie bezpečnostné požiadavky podľa PL e alebo SIL 3. Integrovaná elektronika ASIsafe vyžaduje nízku spotrebu energie.
K dispozícii sú rôzne veľkosti krytu, s rôznymi spínacími prvkami, v plastovom alebo kovovom alebo kompaktnom prevedení. Niektoré varianty sú voliteľne dostupné so stavovým LED displejom a konektorom M12. Portfólio uzatvára séria 3SF1 s priamym pripojením na zbernicový systém AS-Interface.
V závislosti od verzie sú ako príslušenstvo k dispozícii hnacie hlavy a zástrčky, ako aj ďalšie montážne/pripájacie príslušenstvo.
Bezpečnosť je záležitosťou SIRIUS.
Tento text bol preložený strojovo.
Modulárna konštrukcia polohového spínača 3SE5 umožňuje veľké množstvo variantov s malým počtom typov uloženia. Široká škála konektorov a cievok spĺňa takmer všetky požiadavky každodenného priemyselného života. LED diódy indikujú aktuálny stav zariadenia. Vďaka technológii rýchleho pripojenia je možné výrazne skrátiť časy pripojenia. Spínacie body a pripevnenie podľa EN 50047 a EN 50041. Zariadenia sú celosvetovo schválené (IEC, UL). S vhodnou konfiguráciou spínačov možno splniť najvyššie bezpečnostné požiadavky podľa PL e alebo SIL 3. Integrovaná elektronika ASIsafe vyžaduje nízku spotrebu energie.
K dispozícii sú rôzne veľkosti krytu, s rôznymi spínacími prvkami, v plastovom alebo kovovom alebo kompaktnom prevedení. Niektoré varianty sú voliteľne dostupné so stavovým LED displejom a konektorom M12. Portfólio uzatvára séria 3SF1 s priamym pripojením na zbernicový systém AS-Interface.
V závislosti od verzie sú ako príslušenstvo k dispozícii hnacie hlavy a zástrčky, ako aj ďalšie montážne/pripájacie príslušenstvo.
Bezpečnosť je záležitosťou SIRIUS.
Tento text bol preložený strojovo.
