Name: Siemens 3SE52420LE10 3SE5242-0LE10 polohový spínač 6 A páka s valčekom/simulovanú rolnú, kovová páka, plastový valec IP6
Brand: Siemens
SKU: 1699559
Availability: BackOrder

Modrá, štvorcová elektrická komponenta s naklápateľnou čiernou pákou hore. Nápis: Siemens.

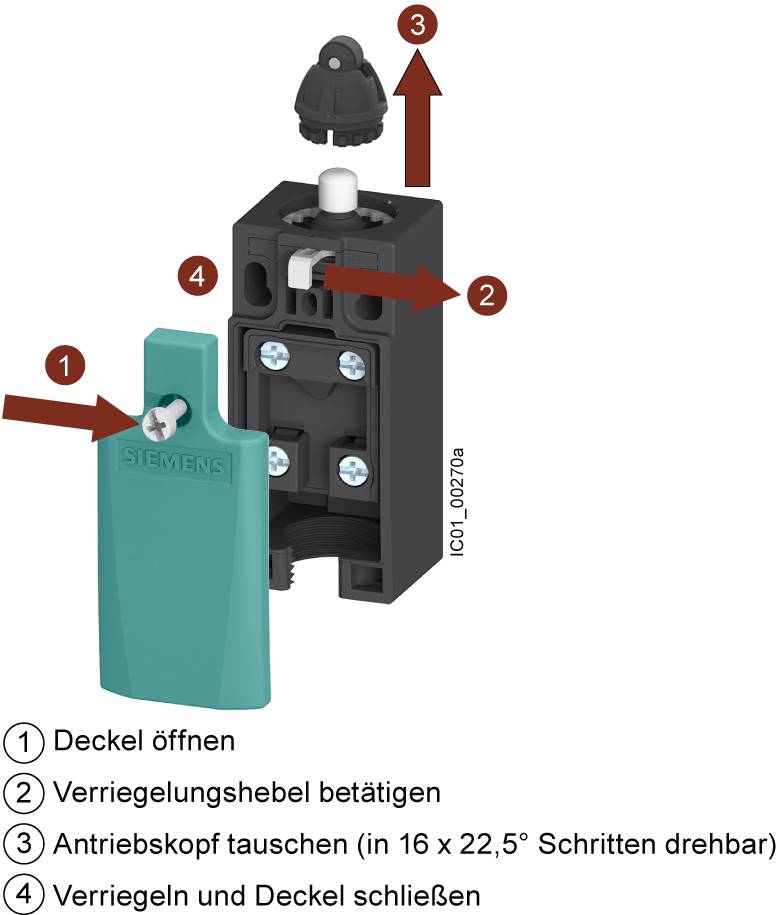

'Znázornenie systému prepínača: 1. Otvoriť kryt, 2. Aktivovať poistný páčku, 3. Vymeniť pohonovu hlavu, 4. Uzamknúť a zavrieť kryt.'

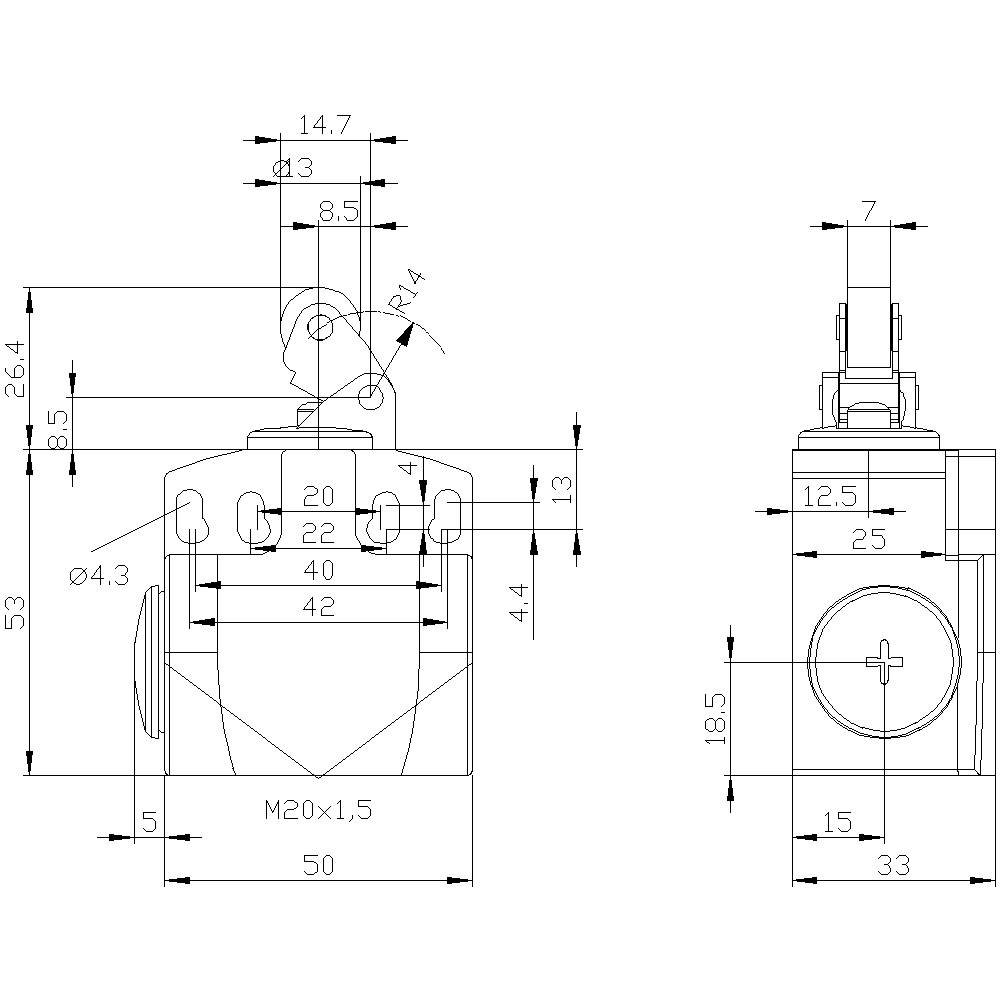

Technický výkres mechanickej súčiastky s viacerými rozmermi. Zobrazuje prednú a bočnú pohľadovú stranu so špecifickými rozmermi v milimetroch.

1/3

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 13. 11.

Počet

Celkom (57,99 € / kus)

57,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Polohový spínač, plastové puzdro, EN50047

Dodatočné informácie:

Technické parametre

Typ montáže: skrutková montáž
Počet spínacích kontaktov: 2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 400 V.

Druh obalu: Piece

Kategória výrobku: polohový spínač

Pripojenie: skrutkovací

Typ zopnutie: páka s valčekom/simulovanú rolnú
kovová páka
plastový valec

Spínací prúd (max.): 6 A

Typ kontaktu: 2 rozpínacie
1 spínací
1 prepínací

Materiál kontaktu: zliatina striebra

Hmotnosť: 93 g

Sila zdvihu: 10 N

Min. teplota: -25 °C

Max. teplota: +85 °C

: IP66
IP67

Rozmery závitu: M20 x 1.5

Mechanická životnosť: 1 500 000 000

Elektrická životnosť: 100000

Materiál: plast

Šírka: 50 mm

Typ: 3SE5242-0LE10

Obsah: 1 ks

Rozmer.: (d x š) 79.5 mm x 50 mm

Spĺňa RoHS: áno

Dĺžka: 79.5 mm

: Quick-break switch

: Plastic

: ÁNO

: Other

: NIE

: None

: None

: None

: Cuboid

: IP66/IP67

: ÁNO

: 2

: Roller lever

: None

: NIE

: 6 A

: 0.55 A

: 3 A

: 50 mm

: 33 mm

: 79.5 mm

: NIE

: -25-85 °C

: 2

: 1

: 0

: Roller cam straight

: 12

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Druh obalu

Krytie

Spínací prúd (max.)

Typ kontaktu

Typ zopnutie

Siemens 3SE51120BB01 3SE5112-0BB01 polohový spínač 6 A kryt na spojku, oceľové zdvihátko IP66, IP67 1 ks

Objednávacie číslo:1746804

Doručenie: St 11. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

kryt na spojku

Min.: 1

Násobky: 1

51,99 €^*

Siemens 3SE51120BC02 3SE5112-0BC02 polohový spínač 6 A kryt na spojku, oceľové zdvihátko IP66, IP67 1 ks

Objednávacie číslo:1746805

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

kryt na spojku

Min.: 1

Násobky: 1

69,99 €^*

Siemens 3SE51120BD02 3SE5112-0BD02 polohový spínač 6 A valec z nerezovej ocele, otočný kladkový piest IP66, IP67 1 ks

Objednávacie číslo:1704984

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

valec z nerezovej ocele

Min.: 1

Násobky: 1

79,99 €^*

Siemens 3SE51120BE01 3SE5112-0BE01 polohový spínač 6 A páka s valčekom/simulovanú rolnú, kovová páka, plastový valec IP66, IP67 1 ks

Objednávacie číslo:1746806

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

páka s valčekom/simulovanú rolnú

Min.: 1

Násobky: 1

65,99 €^*

Siemens 3SE51120BF01 3SE5112-0BF01 polohový spínač 6 A uhlová Otočné páka, kovová páka, plastový valec IP66, IP67 1 ks

Objednávacie číslo:1699422

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

uhlová Otočné páka

Min.: 1

Násobky: 1

65,99 €^*

Siemens 3SE51120BH01 3SE5112-0BH01 polohový spínač 6 A otočná páka, kovová páka IP66, IP67 1 ks

Objednávacie číslo:1746807

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

otočná páka

Min.: 1

Násobky: 1

75,99 €^*

Siemens 3SE51120BH02 3SE5112-0BH02 polohový spínač 6 A otočná páka, kovová páka IP66, IP67 1 ks

Objednávacie číslo:1746808

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

otočná páka

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3SE51120BH50 3SE5112-0BH50 polohový spínač 6 A otočná páka, kovová páka, plastový valec IP66, IP67 1 ks

Objednávacie číslo:1699582

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

otočná páka

Min.: 1

Násobky: 1

77,99 €^*

Siemens 3SE51120BH60 3SE5112-0BH60 polohový spínač 6 A otočná páka, kovová páka, plastový valec IP66, IP67 1 ks

Objednávacie číslo:1746809

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

IP66

6 A

1 rozpínací

otočná páka

Min.: 1

Násobky: 1

81,99 €^*

Siemens 3SE51120CA001AJ0 3SE5112-0CA00-1AJ0 polohový spínač 6 A kontaktný spínač IP66, IP67 1 ks

Objednávacie číslo:1749859

Doručenie: Pi 13. 11.

Conrad Electronic

IP66

6 A

1 rozpínací

kontaktný spínač

Min.: 1

Násobky: 1

67,99 €^*

Na stiahnutie

Datasheet

Datasheet 1699559 Siemens 3SE52420LE10 3SE5242-0LE10 polohový spínač 6 A páka s valčekom/simulovanú rolnú, kovová páka, plastový valec IP6

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1699559 Siemens 3SE52420LE10 3SE5242-0LE10 polohový spínač 6 A páka s valčekom/simulovanú rolnú, kovová páka, plastový valec IP6

Prehlásenie o zhode

Prehlásenie o zhode 1699559 Siemens 3SE52420LE10 3SE5242-0LE10 polohový spínač 6 A páka s valčekom/simulovanú rolnú, kovová páka, plastový valec IP6

Popis

Plastový kryt polohového spínača podľa DIN EN 50047, pripojenie zariadenia 50 mm 2 x (M20 x 1,5) 1 spínacia / rozpínacia NC spínacia kladka páka s plastovým valčekom 13 mm mechanické polohové spínače SIRIUS 3SE5 na zisťovanie polohy a polohy častí stroja a polohy monitorovanie ochranných zariadení.
Modulárna štruktúra polohových spínačov 3SE5 umožňuje veľký počet variantov s malým počtom typov ložísk. Široký sortiment zástrčiek a valčekov spĺňa takmer všetky požiadavky v každodennom priemyselnom živote. LED diódy indikujú aktuálny stav zariadenia. Vďaka technológii rýchleho pripojenia je možné výrazne skrátiť časy pripojenia. Spínacie body a upevnenie podľa EN 50047 a EN 50041. Zariadenia sú schválené na celom svete (IEC, UL). S príslušnou konfiguráciou spínača je možné splniť najvyššie bezpečnostné požiadavky podľa PL e alebo SIL 3. Integrovaná elektronika ASIsafe vyžaduje nízku spotrebu energie.
K dispozícii sú rôzne veľkosti puzdier s rôznymi spínacími prvkami, plastové alebo kovové alebo v kompaktnom prevedení. Niektoré varianty sú voliteľne k dispozícii s LED indikátorom stavu a konektorom M12. Portfólio dopĺňa séria 3SF1 s priamym pripojením na zbernicový systém AS-Interface.
V závislosti od verzie sú ako príslušenstvo k dispozícii hlavy a zástrčky, ako aj ďalšie montážne / pripájacie príslušenstvo.
Bezpečnosť je záležitosťou spoločnosti SIRIUS.

Tento text bol preložený strojovo.
