Ilustračný obrázok

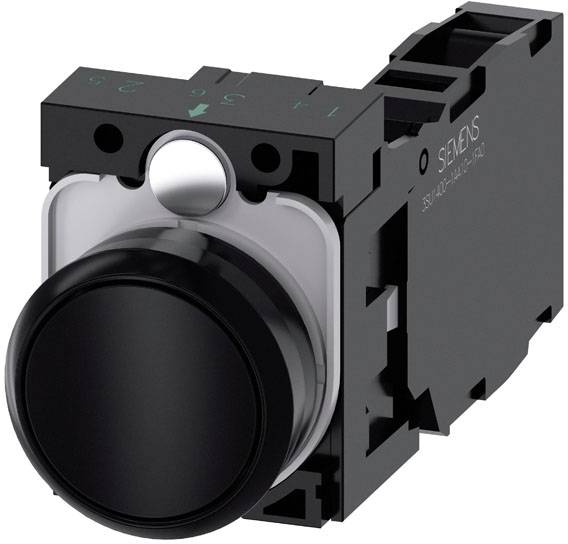

Siemens 3SU1100-0AB10-1FA0 tlačidlo plastový predný prstenec, okrúhly tlačidlo čierna 1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (33,99 € / kus)
33,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ montáže: montáž na predný panel
- Počet príkazových bodov: 1
- Konštrukcia ovládača: tlačidlo, ploché
- Inštalačná šírka: 29,5 mm
- Inštalačná výška: 11 mm
- Materiál / ovládacieho prvku: plast
- Komponent produktu / predný krúžok: áno
- Uťahovací moment / skrutiek v držiaku / maximálne: 1,2 Nm
- Prevedenie predného krúžku: štandardné
- Hĺbka vstavania: 71,7 mm
- Tvar / inštalačného otvoru: okrúhly
- Materiál / držiaka: plast
- Frekvencia spínania / maximum [1/h]: 3600
- Stupeň krytia IP / pripojovacej svorky: IP20
- Odolnosť voči vibráciám: 10 ... 500 Hz: 5 g
- Trieda ochrany zariadenia: II
- Kladná tolerancia inštalačného priemeru: 0,4 mm
- Funkcia produktu / nútené otváranie: áno
- Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / maximálne: 0,75 mm²
- Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / minimálne: 0,5 mm²
- Pripojiteľný prierez vodiča / plný / bez opracovania konca jadra / maximálne: 1,5 mm²
- Pripojiteľný prierez vodiča / plný / bez opracovania konca drôtu / minimálne: 1 mm²
- Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / maximálne: 1,5 mm²
- Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / minimálne: 0,5 mm²
- Pripojiteľný prierez vodiča / jemne lankový / bez opracovania konca jadra / maximálne: 1,5 mm²
- Prierez pripojiteľného vodiča / jemne lanko / bez opracovania konca drôtu / minimálne: 1 mm²
- Pripojiteľný prierez vodiča / pre pomocné kontakty / plný alebo lankový / maximálne: 1,5 mm²
- Počet kontaktných modulov: 1
- Uťahovací moment / so skrutkovým spojením / maximálne: 0,9 Nm
- Uťahovací moment / so skrutkovým spojením / minimálny: 0,8 Nm
- Uťahovací moment / skrutiek v držiaku / minimálne: 1 Nm
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG: 2x (18 ... 14)
- Typ pripojiteľných prierezov vodičov / plný / s opracovaním konca jadra: 2x (0,5 ... 0,75 mm²)
- Typ pripojiteľných prierezov vodičov / plný / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Povrchová úprava kontaktov / pomocných kontaktov: zliatina striebra
- AWG číslo / ako kódovaný pripojiteľný prierez vodiča / maximálne: 14
- AWG číslo / ako kódovaný pripojiteľný prierez vodiča / minimálne: 18
- Typ montáže / modulov a príslušenstva: Montáž na predný panel
- Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / minimum: 5 V
- Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / minimum: 5 V
- Prevádzkové napätie / pri DC / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri DC / menovitá hodnota / minimum: 5 V
- Trvalý prúd / charakteristika C ističa [A]: 10
- Izolačné napätie / menovitá hodnota: 500 V
- Komponent produktu / osvetlenie: nie
- Typ napätia / prevádzkové napätie: AC/DC
- Odolnosť proti prepätiu / menovitá hodnota: 6 kV
- Tepelný prúd: 10A
- Stupeň znečistenia: 3
- Kategória výrobku
tlačidlo
- Vlastnosti prepínače / tlačidlá
plastový predný prstenec
okrúhly
- Typ osvetlenia
bez osvetlenia
- Typ zopnutie
tlačidlo
- Farba
čierna
- Farba púzdra
čierna
- Ø tlačidlá
29.45 mm
- Potlač (motív)
žiaden
- Pripojenie
skrutkovací
- Forma, tvar
Okrúhly
- Montážne rozmery
22 mm
- Funkcia
bez aretácie
- Typ kontaktu
1 spínací
1 rozpínací
- Mechanická životnosť
1 000 000
- Elektrická životnosť
1 000 000
- Montážne Ø
22.3 mm
- Prevedenie
kompletné zariadenie
IP66
IP67
IP69/IP69K
- Min. teplota
-25 °C
- Max. teplota
+70 °C
- Prepínací pozície
1x vyp/(zap)
- Šírka
30 mm
- V
40 mm
- (Ø)
22 mm
- Obsah
1 ks
- Rozmer.
(Ø x v) 22 mm x 40 mm
- Spĺňa RoHS
áno
- Hĺbka
71.7 mm
- Typ
3SU1100-0AB10-1FA0
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2863859 Siemens 3SU1100-0AB10-1FA0 tlačidlo plastový predný prstenec, okrúhly tlačidlo čierna 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2863859 Siemens 3SU1100-0AB10-1FA0 tlačidlo plastový predný prstenec, okrúhly tlačidlo čierna 1 ks
Popis
Tlačidlo, 22 mm, okrúhle, plastové, čierne, tlačidlo, ploché, mžikový kontakt, s držiakom 1NO+1NC, skrutkové pripojenie, tlačidlo SIRIUS ACT na spínanie a ovládanie elektrických spotrebičov.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovými produktovými schváleniami v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.
Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: niekoľko farieb, osvetlené/neosvetlené, s/bez nápisu, aretácia/momentové ovládanie, rôzne výšky tlačidla a predného krúžku.
Poznámka: Kompletné zariadenie, dodávka vrátane držiaka a modulov.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
Tento text bol preložený strojovo.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovými produktovými schváleniami v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.
Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: niekoľko farieb, osvetlené/neosvetlené, s/bez nápisu, aretácia/momentové ovládanie, rôzne výšky tlačidla a predného krúžku.
Poznámka: Kompletné zariadenie, dodávka vrátane držiaka a modulov.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
Tento text bol preložený strojovo.
