Ilustračný obrázok

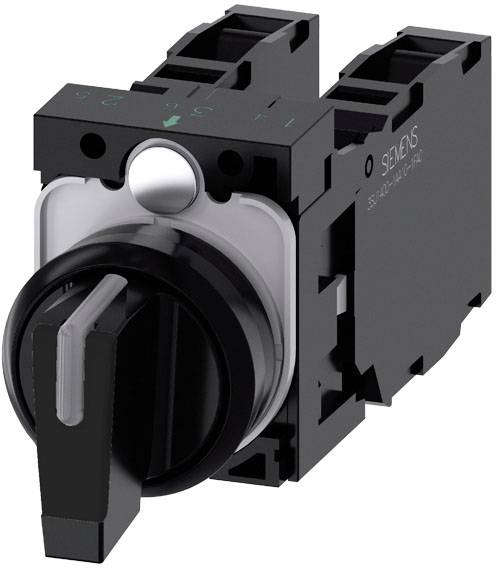

Siemens 3SU1100-2BL10-1NA0 kĺbový spínač plastový predný prstenec, s možnosťou osvetlenia otočný prepínač čierna 2 x 45
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (59,99 € / kus)
59,99 €
s DPH
Overený predajca s technickou podporou
Hlavné benefity
Pákový vypínač, podsvietený, 22mm, okrúhly, plastový, čierny, 1NO, 1NO
Dodatočné informácie:
Technické parametre
- Počet príkazových bodov: 1
- Počet spínacích polôh: 3
- Verzia ovládacieho prvku: páčkový, krátky
- Inštalačná šírka: 32,3 mm
- Inštalačná výška: 28,8 mm
- Materiál / ovládacieho prvku: plast
- Komponent produktu / predný krúžok: áno
- Rozšírenie produktu / voliteľné / zdroj svetla: áno
- Uťahovací moment / skrutiek v držiaku / maximálne: 1,2 Nm
- Prevedenie predného krúžku: štandardné
- Hĺbka vstavania: 71,7 mm
- Tvar / inštalačného otvoru: okrúhly
- Materiál / držiaka: plast
- Frekvencia spínania / maximum [1/h]: 1800
- Stupeň krytia IP / pripojovacej svorky: IP20, skrutka svorky dotiahnutá
- Odolnosť voči vibráciám: 10 ... 500 Hz: 5 g
- Trieda ochrany zariadenia: II
- Kladná tolerancia inštalačného priemeru: 0,4 mm
- Funkcia produktu / nútené otváranie: áno
- Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / maximálne: 0,75 mm²
- Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / minimálne: 0,5 mm²
- Pripojiteľný prierez vodiča / plný / bez opracovania konca jadra / maximálne: 1,5 mm²
- Pripojiteľný prierez vodiča / plný / bez opracovania konca drôtu / minimálne: 1 mm²
- Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / maximálne: 1,5 mm²
- Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / minimálne: 0,5 mm²
- Pripojiteľný prierez vodiča / jemne lankový / bez opracovania konca jadra / maximálne: 1,5 mm²
- Prierez pripojiteľného vodiča / jemne lanko / bez opracovania konca drôtu / minimálne: 1 mm²
- Počet kontaktných modulov: 2
- Uťahovací moment / so skrutkovým spojením / maximálne: 0,9 Nm
- Uťahovací moment / so skrutkovým spojením / minimálny: 0,8 Nm
- Uťahovací moment / skrutiek v držiaku / minimálne: 1 Nm
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG: 2x (18 ... 14)
- Typ pripojiteľných prierezov vodičov / plný / s opracovaním konca jadra: 2x (0,5 ... 0,75 mm²)
- Typ pripojiteľných prierezov vodičov / plný / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Povrchová úprava kontaktov / pomocných kontaktov: zliatina striebra
- AWG číslo / ako kódovaný pripojiteľný prierez vodiča / maximálne: 14
- AWG číslo / ako kódovaný pripojiteľný prierez vodiča / minimum: 18
- Spôsob montáže / modulov a príslušenstva: Montáž na predný panel
- Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / minimum: 5 V
- Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / minimum: 5 V
- Prevádzkové napätie / pri DC / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri DC / menovitá hodnota / minimum: 5 V
- Trvalý prúd / charakteristika C ističa [A]: 10
- Izolačné napätie / menovitá hodnota: 500 V
- Komponent produktu / osvetlenie: nie
- Typ napätia / prevádzkové napätie: AC/DC
- Odolnosť proti prepätiu / menovitá hodnota: 6 kV
- Tepelný prúd: 10A
- Stupeň znečistenia: 3
- Kategória výrobku
kĺbový spínač
- Vlastnosti prepínače / tlačidlá
plastový predný prstenec
s možnosťou osvetlenia
- Typ osvetlenia
bez osvetlenia
- Typ zopnutie
otočný prepínač
- Farby svetla
biela
- Farba
čierna
- Farba púzdra
čierna
- Ø tlačidlá
32.3 mm
- Potlač (motív)
označenie šípkami
- Pripojenie
skrutkovací
- Forma, tvar
Okrúhly
- Montážne rozmery
22 mm
- Funkcia
s aretáciou/0/s aretáciou
- Typ kontaktu
2 spínacie
2 rozpínacie
- Mechanická životnosť
1000000
- Elektrická životnosť
1 000 000
- Montážne Ø
22.3 mm
- Prevedenie
kompletné zariadenie
IP66
IP67
IP69/IP69K
- Min. teplota
-25 °C
- Max. teplota
+70 °C
- Spínacia uhol
2 x 45 °
- Prepínací pozície
1x zap/vyp/zap
- Šírka
32.3 mm
- V
40 mm
- Obsah
1 ks
- Rozmer.
(š x v x h) 32.3 x 40 x 71.7 mm
- Spĺňa RoHS
áno
- Hĺbka
71.7 mm
- Typ
3SU1100-2BL10-1NA0
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2863884 Siemens 3SU1100-2BL10-1NA0 kĺbový spínač plastový predný prstenec, s možnosťou osvetlenia otočný prepínač čierna 2 x 45
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2863884 Siemens 3SU1100-2BL10-1NA0 kĺbový spínač plastový predný prstenec, s možnosťou osvetlenia otočný prepínač čierna 2 x 45
Popis
Pákový spínač, osvetlený, 22 mm, okrúhly, plastový, čierny, páčkový, krátky, 3 polohy spínania IO-II, aretačný, 10:30/12/13:30, s držiakom, 1NO, 1NO, skrutkové pripojenie prepínač SIRIUS ACT na spínanie a ovládanie elektrického spotrebiča.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovým schválením produktov v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.

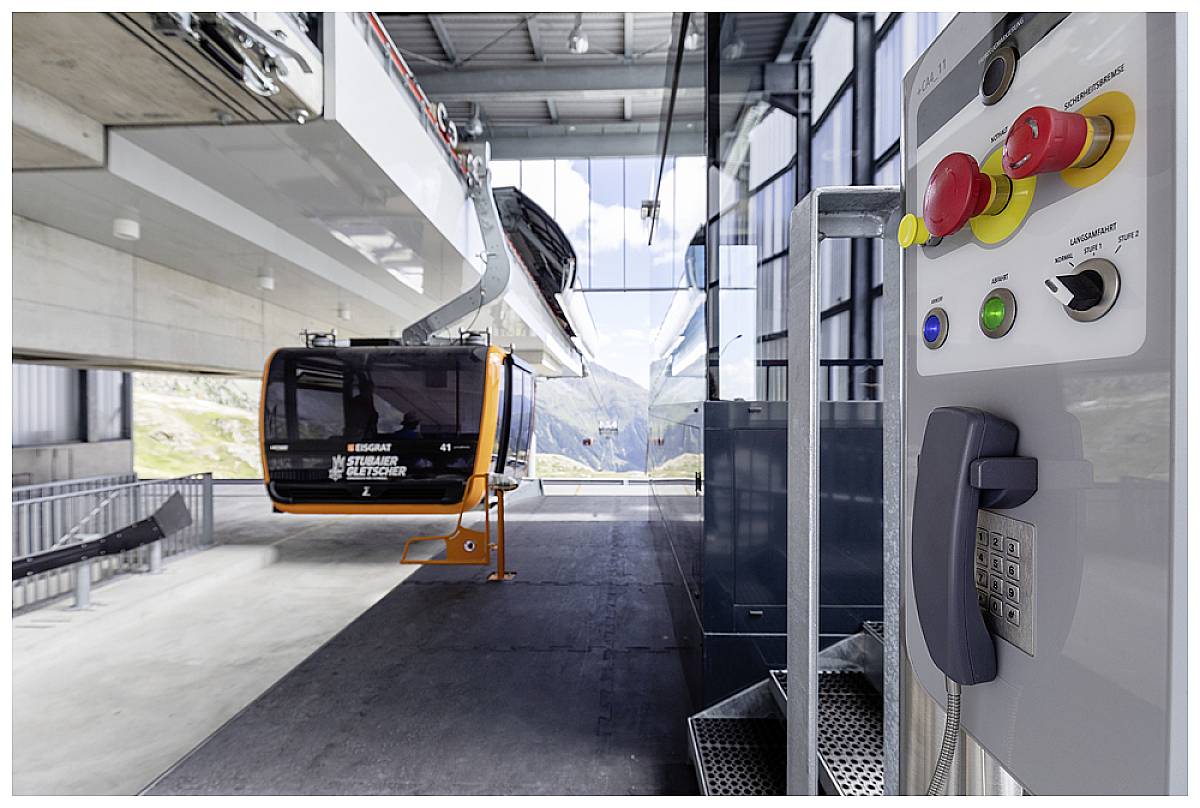

Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: niekoľko farieb, 2-4 spínacie polohy, krátky/dlhý prepínač alebo otočný gombík, podsvietený/neosvetlený (možné aj dodatočne namontovať osvetlenie), aretácia/momentové ovládanie.
Poznámka: Kompletné zariadenie, dodávka vrátane držiaka a modulov.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
Tento text bol preložený strojovo.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovým schválením produktov v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.
Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: niekoľko farieb, 2-4 spínacie polohy, krátky/dlhý prepínač alebo otočný gombík, podsvietený/neosvetlený (možné aj dodatočne namontovať osvetlenie), aretácia/momentové ovládanie.
Poznámka: Kompletné zariadenie, dodávka vrátane držiaka a modulov.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
Tento text bol preložený strojovo.
Rady
Svietidlo objednajte, prosím, samostatne.
