Name: Siemens 3SU1150-1HA20-1FH0 hríbové tlačidlo núdzového vypnutia pre NÚDZOVÉ VYPNUTIE tlačidlo červená, žltá uvoľnenie 1 k
Brand: Siemens
SKU: 2863879
Availability: BackOrder

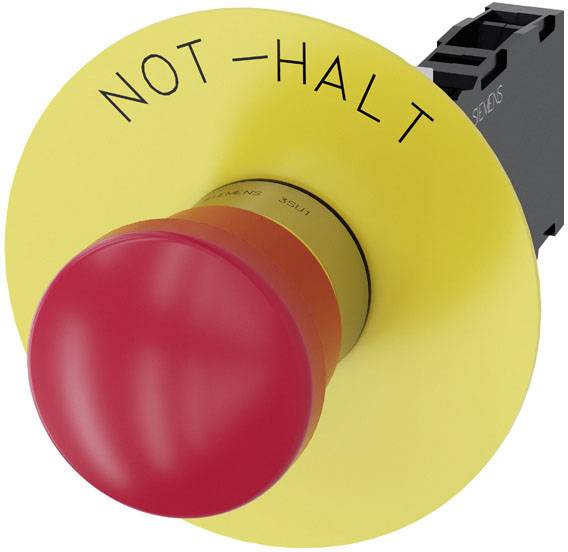

Núdzové tlačidlo v červenej a žltej farbe, s nápisom 'NÚDZOVÉ ZASTAVENIE'. Používa sa na núdzové zastavenie strojov.

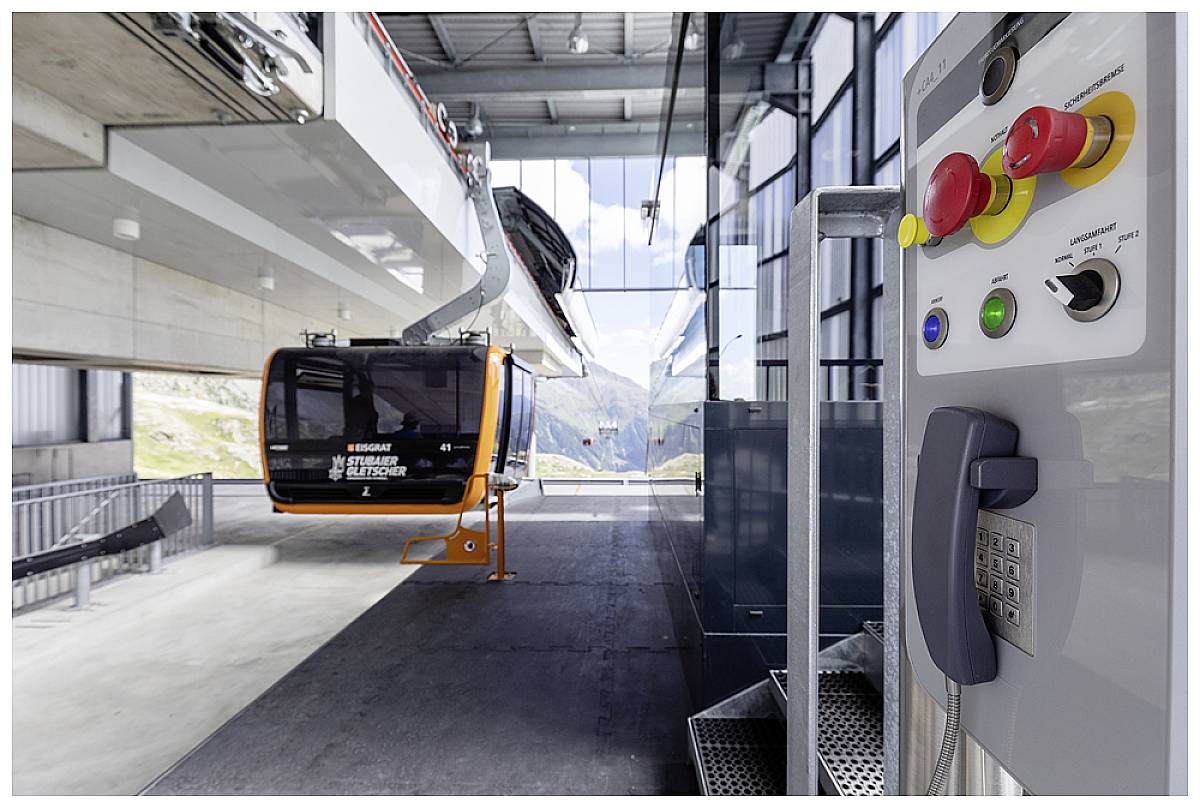

Stanica lanovky s oranžovou gondolou v Alpách; vľavo chladiareň a vpravo ovládací panel. Vonku je viditeľná horská krajina.

Elektrotechnická schéma spínača s označeniami '1 NC', '2 NC', '3 NO', '4 NO' na svorkách.

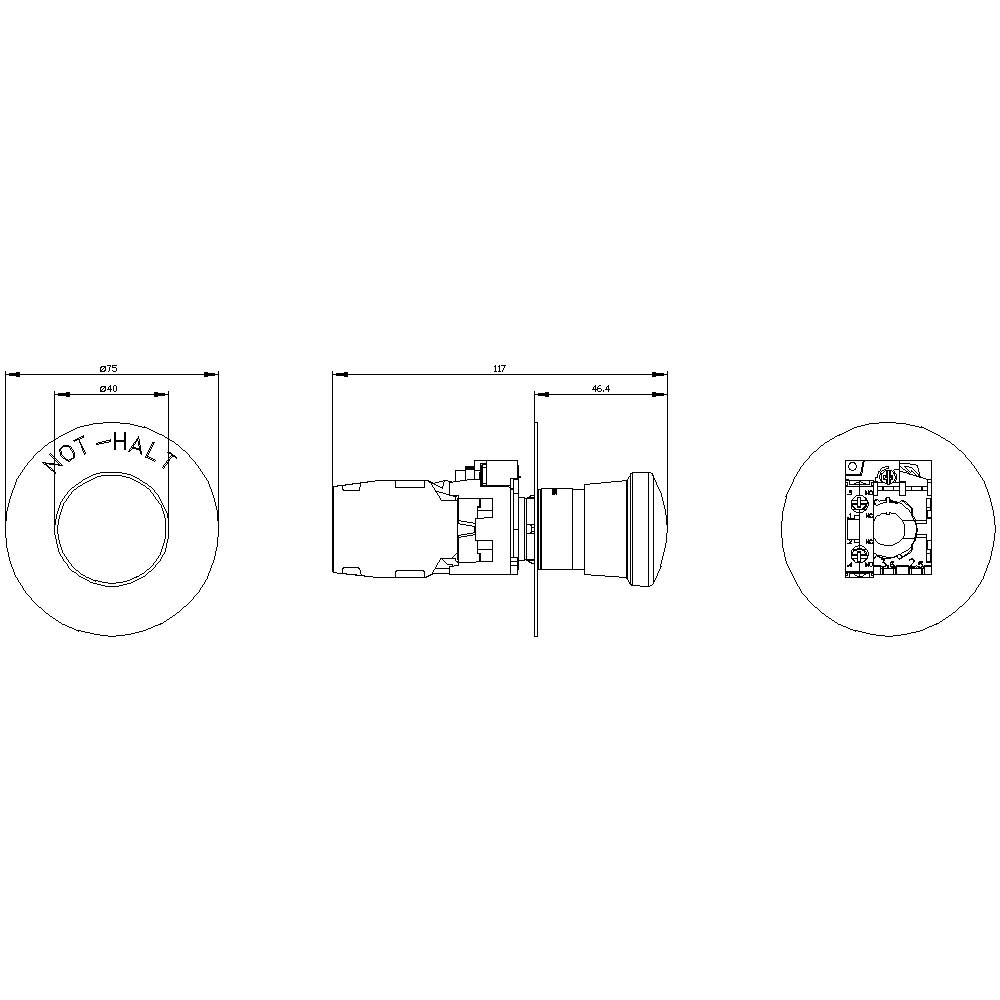

Technický výkres núdzového vypínača s rozmermi. Pohľad spredu, zboku a zhora.

1/4

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (81,99 € / kus)

81,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ montáže: montáž na predný panel
Počet príkazových bodov: 1
Konštrukcia ovládacieho prvku: pozitívne zapadnutie
Inštalačná šírka: 75 mm
Inštalačná výška: 46,4 mm
Materiál / ovládacieho prvku: plast
Funkcia produktu / funkcia NÚDZOVÉHO ZASTAVENIA: áno
Uťahovací moment / skrutiek v držiaku / maximálne: 1,2 Nm
Hĺbka vstavania: 70,6 mm
Tvar / inštalačného otvoru: okrúhly
Materiál / držiaka: kov
Funkcia produktu / funkcia NÚDZOVÉHO ZASTAVENIA: áno
Frekvencia spínania / maximum [1/h]: 600
Stupeň krytia IP / pripojovacej svorky: IP20, skrutka svorky dotiahnutá
Odolnosť voči vibráciám: 10 ... 500 Hz: 5 g
Trieda ochrany zariadenia: I
Kladná tolerancia inštalačného priemeru: 0,4 mm
Funkcia produktu / nútené otváranie: áno
Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / maximálne: 0,75 mm²
Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / minimálne: 0,5 mm²
Pripojiteľný prierez vodiča / plný / bez opracovania konca jadra / maximálne: 1,5 mm²
Pripojiteľný prierez vodiča / plný / bez opracovania konca drôtu / minimálne: 1 mm²
Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / maximálne: 1,5 mm²
Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / minimálne: 0,5 mm²
Pripojiteľný prierez vodiča / jemne spletený / bez opracovania konca jadra / maximálne: 1,5 mm²
Prierez pripojiteľného vodiča / jemne lanka / bez opracovania konca drôtu / minimálne: 1 mm²
Počet kontaktných modulov: 1
Uťahovací moment / skrutiek v držiaku / minimálne: 1 Nm
Typ pripojiteľných prierezov vodičov / pre vedenia AWG: 2x (18 ... 14)
Typ pripojiteľných prierezov vodičov / plný / s opracovaním konca jadra: 2x (0,5 ... 0,75 mm²)
Typ pripojiteľných prierezov vodičov / plný / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
Typ pripojiteľných prierezov vodičov / jemne lanka / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
Typ pripojiteľných prierezov vodičov / jemne lanka / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
Povrchová úprava kontaktov / pomocných kontaktov: zliatina striebra
AWG číslo / ako kódovaný pripojiteľný prierez vodiča / maximálne: 14
AWG číslo / ako kódovaný pripojiteľný prierez vodiča / minimálne: 18
Typ montáže / modulov a príslušenstva: Montáž na predný panel
Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / maximálne: 500 V
Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / minimum: 5 V
Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / maximálne: 500 V
Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / minimum: 5 V
Prevádzkové napätie / pri DC / menovitá hodnota / maximálne: 500 V
Prevádzkové napätie / pri DC / menovitá hodnota / minimum: 5 V
Trvalý prúd / charakteristika C ističa [A]: 10
Izolačné napätie / menovitá hodnota: 500 V
Komponent produktu / osvetlenie: nie
Typ napätia / prevádzkové napätie: AC/DC
Odolnosť proti prepätiu / menovitá hodnota: 6 kV
Tepelný prúd: 10A
Stupeň znečistenia: 3
Počet podporných dosiek: 1
Uťahovací moment / pre pomocné kontakty / so skrutkovým pripojením / maximálne: 0,9 Nm
Uťahovací moment / pre pomocné kontakty / so skrutkovým pripojením / minimálne: 0,8 Nm

Druh obalu: Piece

Kategória výrobku: hríbové tlačidlo núdzového vypnutia

Vlastnosti prepínače / tlačidlá: pre NÚDZOVÉ VYPNUTIE

Typ osvetlenia: bez osvetlenia

Typ zopnutie: tlačidlo

Farba: červená
žltá

Farba púzdra: červená

Ø tlačidlá: 40 mm

Potlač (motív): NÚDZOVÉ ZASTAVENIE

Pripojenie: skrutkovací

Typ odblokovanie: uvoľnenie

Forma, tvar: Okrúhly

Čelný panel max.: 75 x 46.4 mm

Funkcia: s aretáciou

Typ kontaktu: 1 spínací
1 rozpínací

Mechanická životnosť: 300 000

Elektrická životnosť: 300 000

Montážne Ø: 22.3 mm

Prevedenie: kompletné zariadenie

: IP66
IP67
IP69/IP69K

Min. teplota: -25 °C

Max. teplota: +70 °C

Prepínací pozície: 1x vyp/zap

Šírka: 30 mm

V: 40 mm

(Ø): 40 mm

Obsah: 1 ks

Rozmer.: (Ø x v) 40 mm x 40 mm

Spĺňa RoHS: áno

Hĺbka: 70.6 mm

Typ: 3SU1150-1HA20-1FH0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2863879 Siemens 3SU1150-1HA20-1FH0 hríbové tlačidlo núdzového vypnutia pre NÚDZOVÉ VYPNUTIE tlačidlo červená, žltá uvoľnenie 1 k

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863879 Siemens 3SU1150-1HA20-1FH0 hríbové tlačidlo núdzového vypnutia pre NÚDZOVÉ VYPNUTIE tlačidlo červená, žltá uvoľnenie 1 k

Popis

Hríbové tlačidlo NÚDZOVÉ ZASTAVENIE, 22 mm, okrúhle, kov, vysoký lesk, červené, 40 mm, pozitívne zaistenie, podľa DIN EN ISO 13850, odblokovanie ťahom, so žltou doskou, nápis: NÚDZOVÉ ZASTAVENIE, s držiakom, 1NO+1NC , skrutkové pripojenie NÚDZOVÉ ZASTAVENIE hríbové tlačidlo SIRIUS ACT podľa DIN EN ISO 13850 na ovládanie bezpečnostných aplikácií s ochranou proti sabotáži.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovými produktovými schváleniami v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.
Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: hríbový priemer 30/40/60 mm, osvetlené/neosvetlené, uvoľnenie ťahom/otočením/uzamkom.
Poznámka: Kompletné zariadenie, dodávka vrátane držiaka a modulov.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
