Name: Siemens 3TH4346-0AD0 pomocný stýkač 7 spínacích kontaktov Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1731023
Availability: BackOrder

Trojpólový Siemens stýkač s modelovým číslom "3TH43", používaný na ovládanie elektrických zariadení, s robustným krytom.

Otvorená rozvodná skriňa ukazuje rôzne elektrické komponenty a vedenia. V hornej časti sa nachádzajú viaceré rady spínačov a káblov.

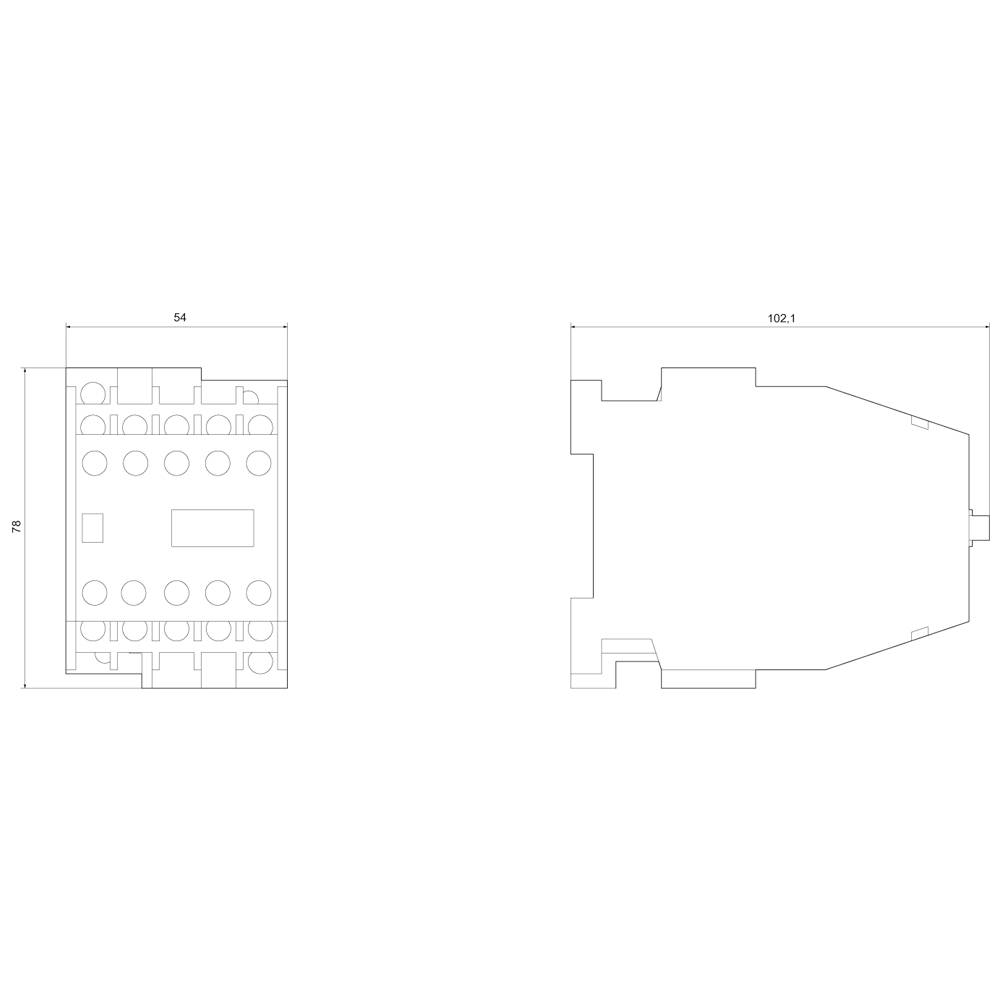

Technický výkres obdĺžnikového komponentu s rozmermi: 78x54 mm vľavo a 102,1 mm vpravo; zobrazený pohľad zhora a bočný pohľad.

1/3

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

8-pólová

Typ

3TH4346-0AD0

Typ kontaktu

7 spínacích kontaktov

Pomocný kontakt

2 rozpínacie

6 spínacích kontaktov

Datasheety: (PDF)

Doručenie: Št 5. 11.

Počet

Celkom (194,99 € / kus)

194,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC

Kategória výrobku: pomocný stýkač

Typ: 3TH4346-0AD0

Počet pólov: 8-pólová

Typ kontaktu: 7 spínacích kontaktov

Pomocný kontakt: 2 rozpínacie
6 spínacích kontaktov

Riadiace napätie (min.): 42 V/AC

Riadiace napätie (max.): 50 V/AC

Rozsah riadiaceho napätia: 42 - 50 V/AC

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

: IP20

Min. teplota: -25 °C

Max. teplota: +55 °C

Šírka: 55 mm

V: 78 mm

Hĺbka: 102 mm

Rozmer.: (š x v x h) 55 x 78 x 102 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 6

: 2

: 6 A

: 0

: Screw connection

: 0

: 1

: AC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1731023 Siemens 3TH4346-0AD0 pomocný stýkač 7 spínacích kontaktov Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1731023 Siemens 3TH4346-0AD0 pomocný stýkač 7 spínacích kontaktov Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný stýkač, 73E, DIN EN 50011, 7 NO + 3 NC 1U skrutkové pripojenie AC prevádzka, AC 42V 50Hz / AC 50V 60Hz Pomocný stýkač 3TH4 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé 3TH4 majú štandardizované označenie pripojenia a spoľahlivú technológiu pripojenia. Vďaka duplikácii výstupu je možné súčasné spínanie až 10 pomocných obvodov. Kontakty sú tiež navrhnuté ako varianty SUVA s núteným vedením pre bezpečnostné aplikácie. Zariadenia sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka zodpovedajúcim schváleniam (napr. IEC a UL / CSA) sú vhodné na celosvetové použitie.
Stykačové relé 3TH4 sú k dispozícii v AC alebo DC prevádzke v rôznych verziách s 8 alebo 10 pólmi.
Ako príslušenstvo sú k dispozícii obmedzovače prepätia, retardéry a spojovacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
