Siemens 3UG4581-1AW31 monitorovacie relé Počet reléových výstupov: 1

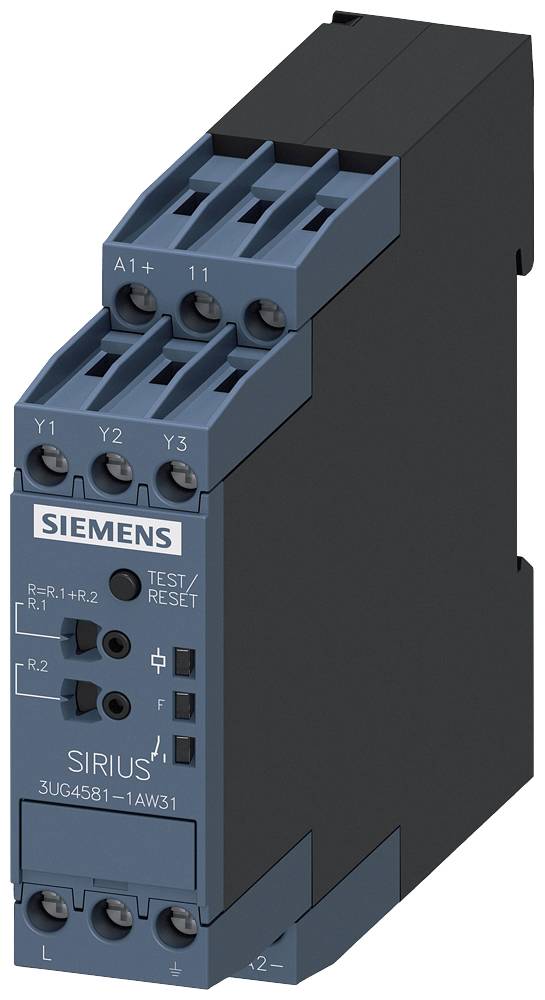

Priemyselné monitorovacie relé Siemens SIRIUS 3UG4581-1AW31 v modrom kryte, s viacerými možnosťami pripojenia.

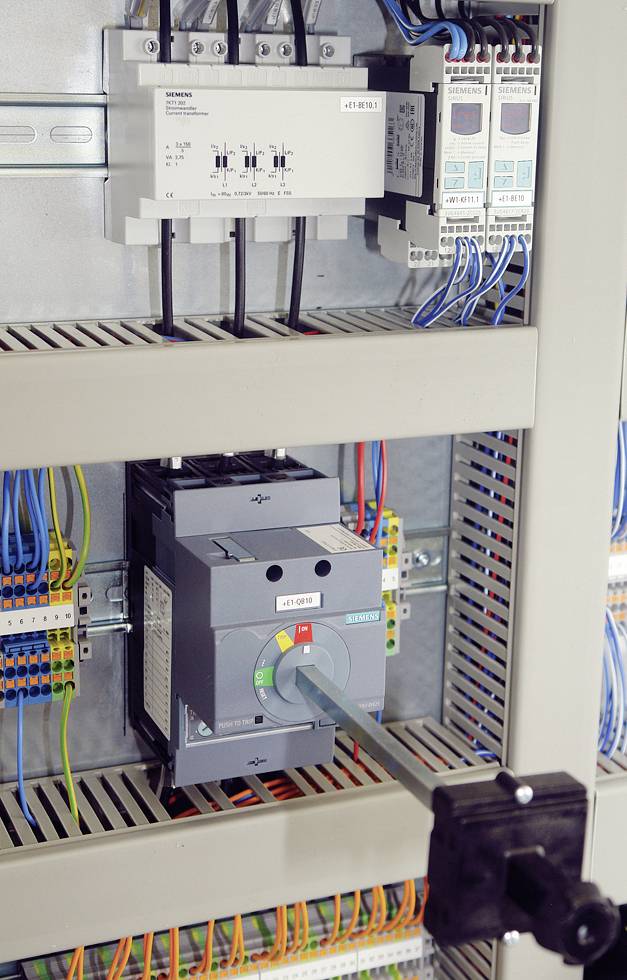

Rozvádzač s elektrickými komponentmi a farebnými káblovými prepojeniami. V strede sa nachádza veľký vypínač.

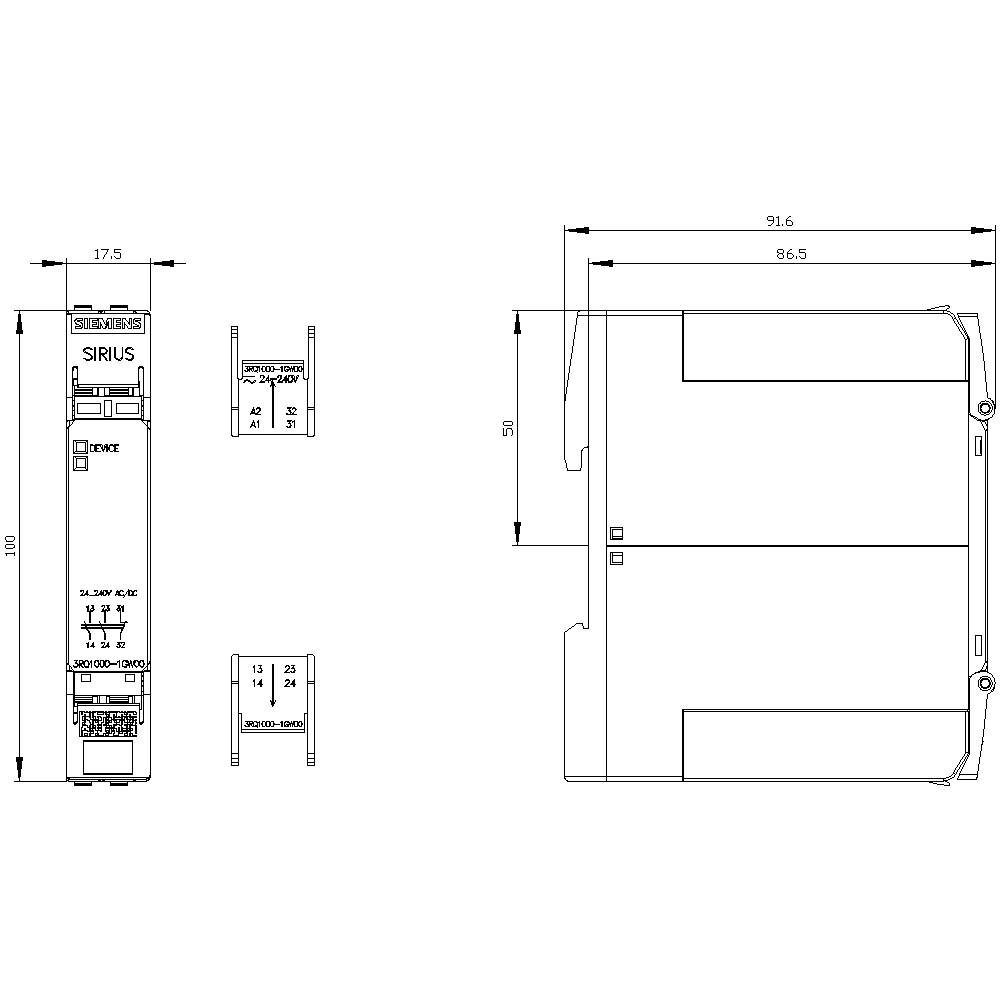

Technický výkres elektrického zariadenia s rozmermi v milimetroch; dĺžka 175, šírka 91,6, výška 100.

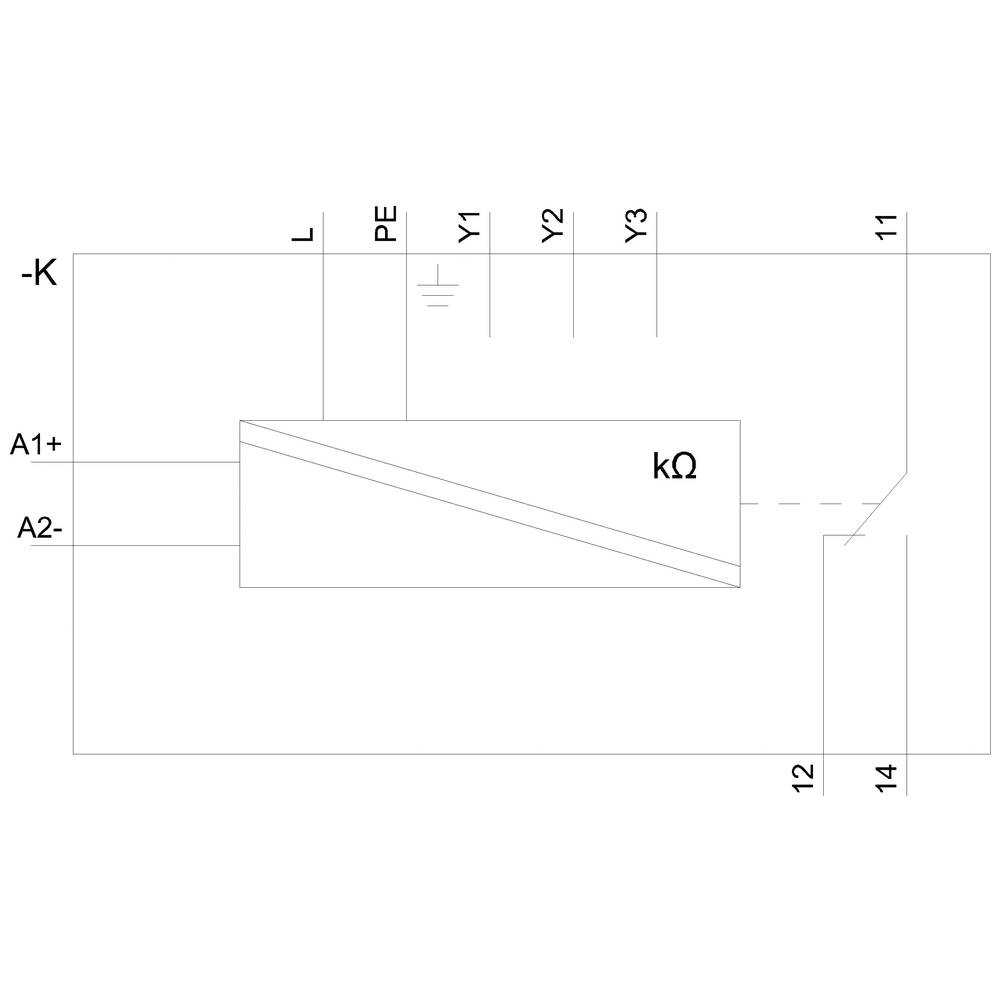

'Elektrický schematický plán s odporom kΩ, prípojkami K, L, PE, Y1, Y2, Y3, A1+, A2-, 11, 12, 14'
1/4
Ilustračný obrázok
Kategória výrobku
monitorovacie relé
Počet reléových výstupov
1
Typ
3UG4581-1AW31
Vstupy merania
1-100 kOhm
Šírka
22.5 mm
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Nie je k dispozícii
Nahlásiť právny incident

Technické parametre

Typ

3UG4581-1AW31

Kategória výrobku

monitorovacie relé

Počet reléových výstupov

1

Vstupy merania

1-100 kOhm

Šírka

22.5 mm

22.5

For three-phase supply system

78 mm

100 mm

10 µF

Screw connection

AC/DC

0

0

1

UKCA

Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2872029 Siemens 3UG4581-1AW31 monitorovacie relé Počet reléových výstupov: 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2872029 Siemens 3UG4581-1AW31 monitorovacie relé Počet reléových výstupov: 1

Popis

Relé na monitorovanie izolácie pre neuzemnené (IT) siete do 400 V AC, 50-60 Hz merací rozsah 1-100 kOhm napájacie napätie. AC/DC 24-240V 22,5 mm, 1 prepínací kontakt skrutkové pripojenie Relé na sledovanie izolácie SIRIUS 3UG4 s analógovým nastavením na monitorovanie neuzemnených (IT) sietí pre poruchy izolácie, napr. B. v systémoch s vysokými požiadavkami na dostupnosť (chemický priemysel, automobilový priemysel, tlačiarne), v lodnom a železničnom sektore alebo v núdzových zdrojoch energie.
Celosvetové použitie vďaka širokému napätiu a medzinárodným certifikátom. Nový princíp prediktívneho merania umožňuje najrýchlejšie reakčné časy. Relé umožňuje trvalé vlastné monitorovanie a manuálne testovanie. Spoľahlivá diagnostika systému vďaka prehľadným chybovým hláseniam a prepínateľnej pamäti chýb.
Okrem zariadení na monitorovanie izolácie neuzemnených sietí striedavého napätia existujú aj zariadenia na monitorovanie neuzemnených sietí jednosmerného a striedavého napätia, každé so skrutkovými a pružinovými svorkami.
Relé SIRIUS - program pre všetky prípady.
