Siemens 3UG4582-1AW31 monitorovacie relé Počet reléových výstupov: 1

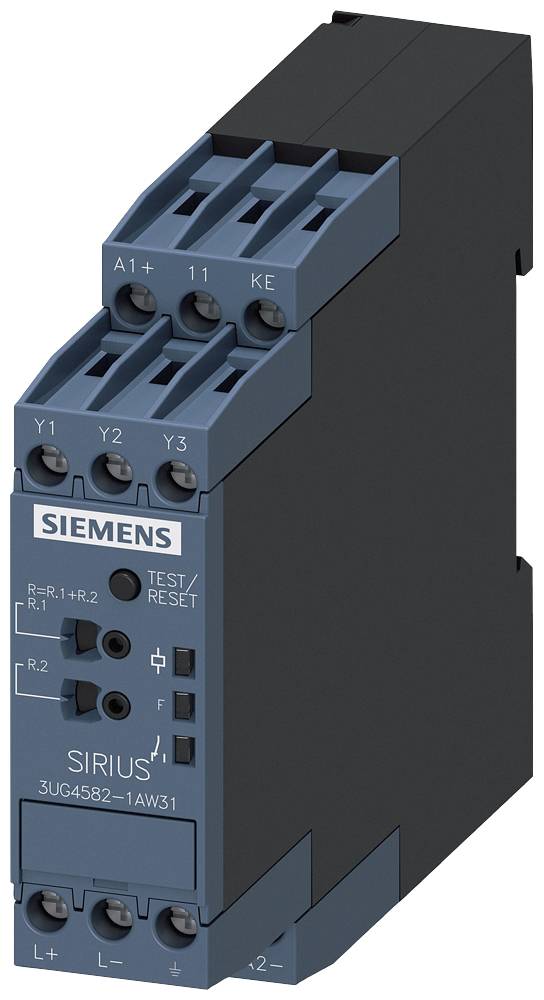

Elektronické zariadenie od Siemensu, model SIRIUS 3UG4582-1AW31, s prípojkami hore a dole a testovacím/resetovacím tlačidlom na prednej strane.

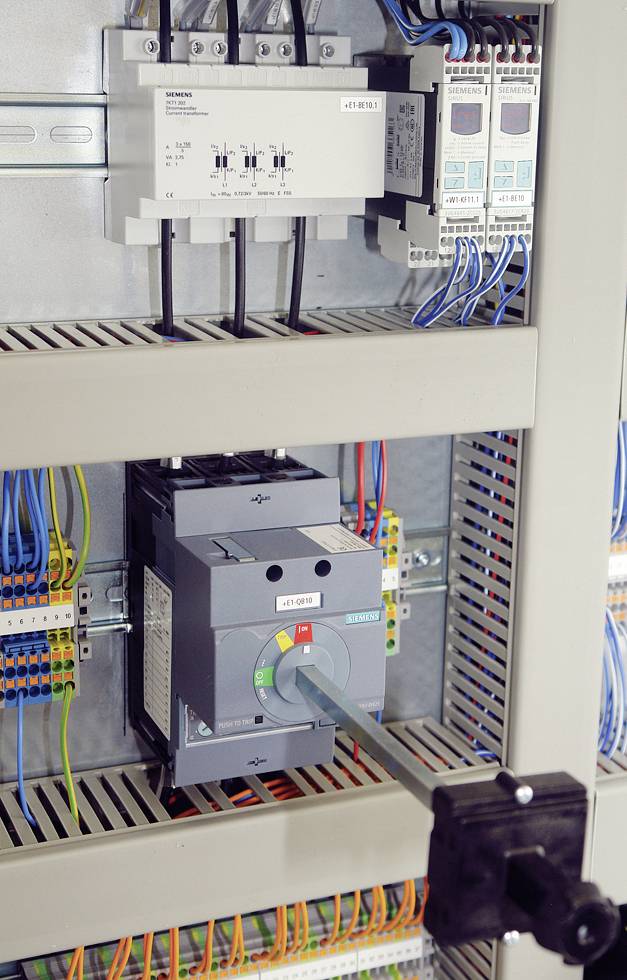

Otvorená rozvodná skriňa odhaľuje elektrické komponenty a farebné káble. V popredí je viditeľný veľký spínač.

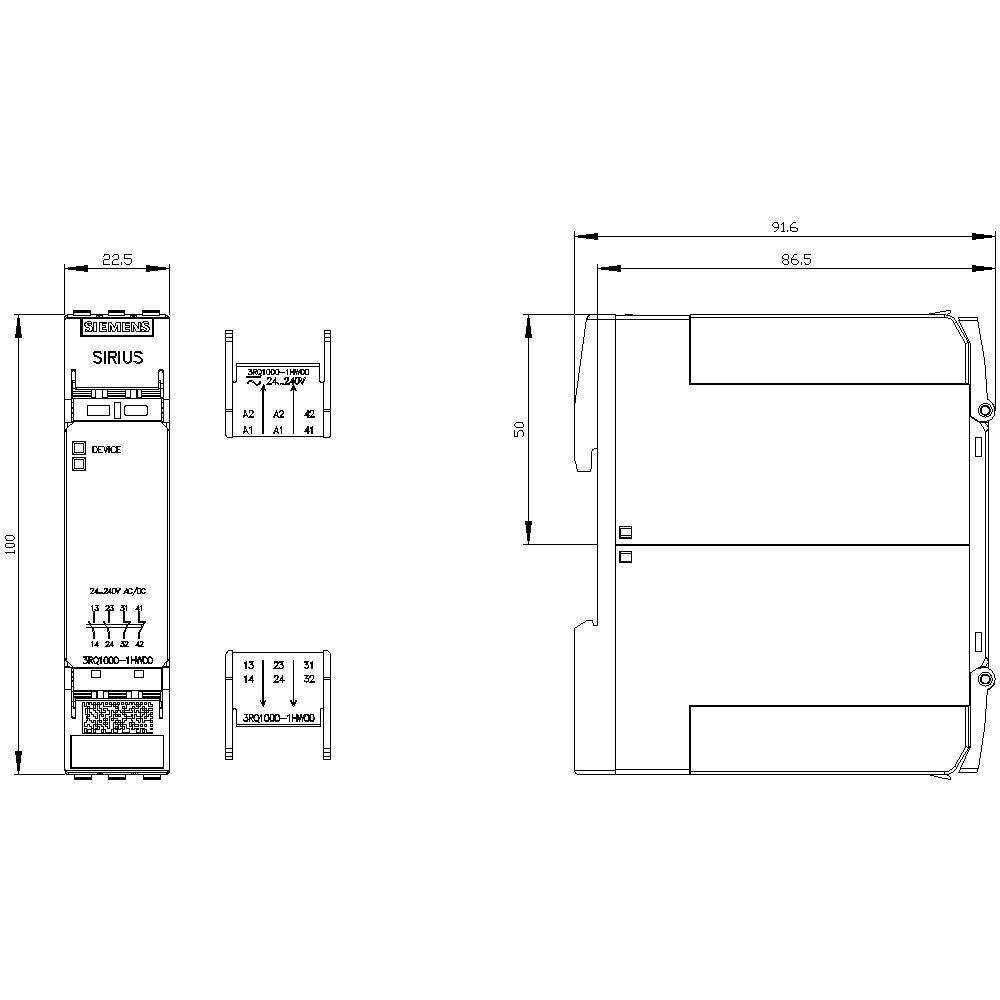

'Technický výkres elektrického zariadenia s rozmermi: výška 100 mm, šírka 22,5 mm. Označený názvom SIRIUS a detailmi pripojenia.'

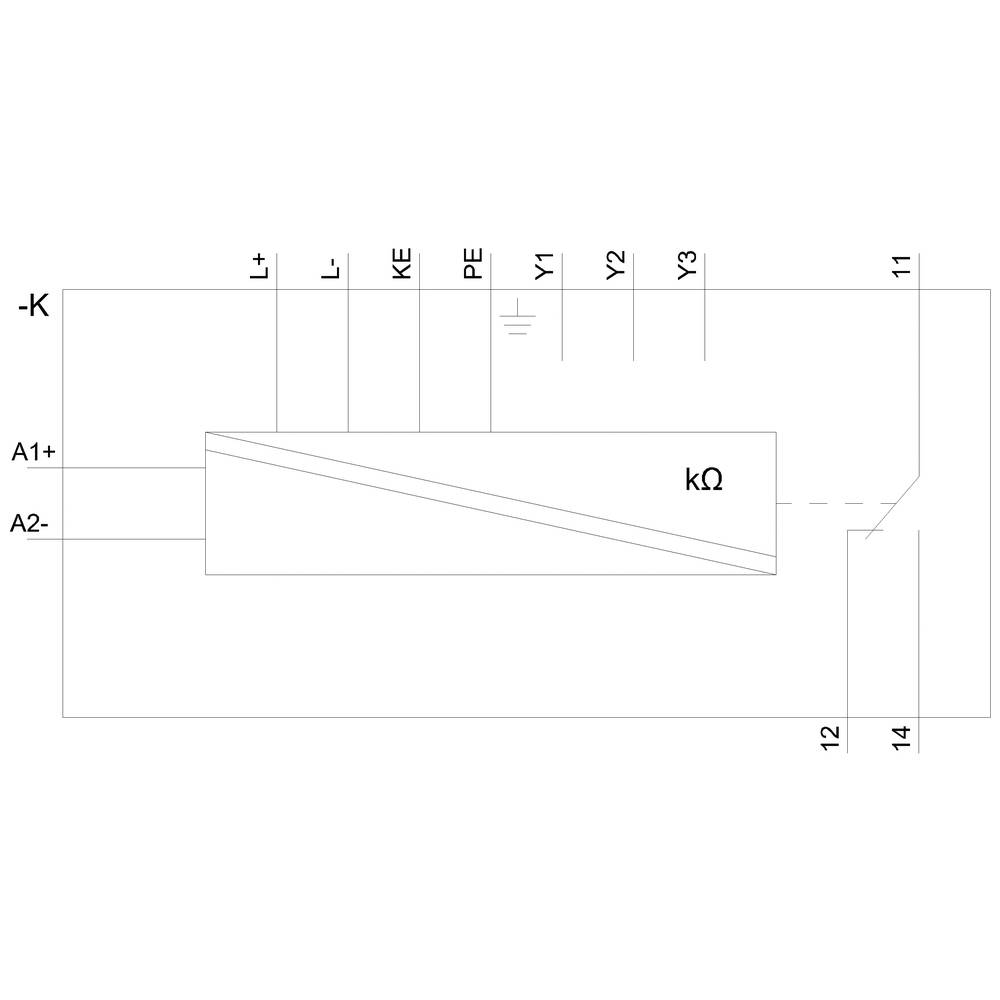

Schéma elektrického spínacieho systému s prípojkami ako L+, L-, KE, PE a odpormi v kΩ.
1/4
Ilustračný obrázok
Kategória výrobku
monitorovacie relé
Počet reléových výstupov
1
Typ
3UG4582-1AW31
Vstupy merania
Messbereich 1-100 kOhm
Šírka
22.5 mm
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Nie je k dispozícii
Nahlásiť právny incident

Technické parametre

Typ

3UG4582-1AW31

Kategória výrobku

monitorovacie relé

Počet reléových výstupov

1

Vstupy merania

Messbereich 1-100 kOhm

Šírka

22.5 mm

22.5

For three-phase supply system

78 mm

100 mm

10 µF

Screw connection

AC/DC

0

0

1

UKCA

Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2872031 Siemens 3UG4582-1AW31 monitorovacie relé Počet reléových výstupov: 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2872031 Siemens 3UG4582-1AW31 monitorovacie relé Počet reléových výstupov: 1

Popis

Relé na monitorovanie izolácie pre neuzemnené (IT) siete do 250 V AC, 15-400 Hz a do 300 V DC merací rozsah 1-100 kOhm napájacie napätie. AC/DC 24-240V 22,5 mm, 1 prepínací kontakt skrutkové pripojenie Relé na sledovanie izolácie SIRIUS 3UG4 s analógovým nastavením na monitorovanie neuzemnených (IT) sietí pre poruchy izolácie, napr. B. v systémoch s vysokými požiadavkami na dostupnosť (chemický priemysel, automobilový priemysel, tlačiarne), v lodnom a železničnom sektore alebo v núdzových zdrojoch energie.
Celosvetové použitie vďaka širokému napätiu a medzinárodným certifikátom. Nový princíp prediktívneho merania umožňuje najrýchlejšie reakčné časy. Relé umožňuje trvalé vlastné monitorovanie a manuálne testovanie. Spoľahlivá diagnostika systému vďaka prehľadným chybovým hláseniam a prepínateľnej pamäti chýb.
Okrem zariadení na monitorovanie izolácie neuzemnených sietí striedavého napätia existujú aj zariadenia na monitorovanie neuzemnených sietí jednosmerného a striedavého napätia, každé so skrutkovými a pružinovými svorkami.
Relé SIRIUS - program pre všetky prípady.
